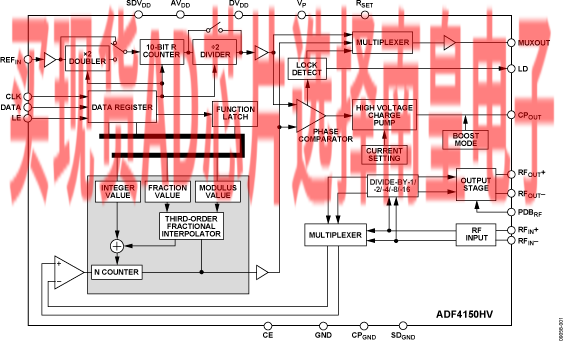

ADF4150HV是一款集成高压电荷泵的4.4 GHz小数N分频或整数N分频频率合成器。可以使用该频率合成器直接驱动外部宽带VCO，从而无需运算放大器便可实现更高的调谐电压,这可以简化设计，降低成本，同时改善相位噪声，因为与无源滤波器相比，有源滤波器拓扑往往会降低相位噪声性能。

VCO频率可进行1/2/4/8或16分频，因此用户可以产生低至31.25 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。电荷泵采用6 V至30 V电源供电，器件的其余部分则采用3.0 V至3.6 V电源供电，不用时可以关断。

应用

• 无线基础设施
• 微波点对（多）点无线电
• VSAT 无线电
• 测试设备
• 军用和雷达应用
• 私有/陆地移动无线电

• 小数N分频频率合成器和整数N分频频率合成器
• 高压电荷泵：6V至30V
• 调整范围：1.0 V至29 V（或Vp供电轨的± 1 V）
• RF带宽达3.0 GHz
• 可编程1/2/4/8/16分频输出
• 频率合成器电源电压范围：3.0 V至3.6 V

• 可编程双模预计数器：4/5或8/9
• 可编程的输出功率
• 可编程电荷泵电流
• RF输出静音功能
• 三线式串行接口
• 模拟和数字锁定检测

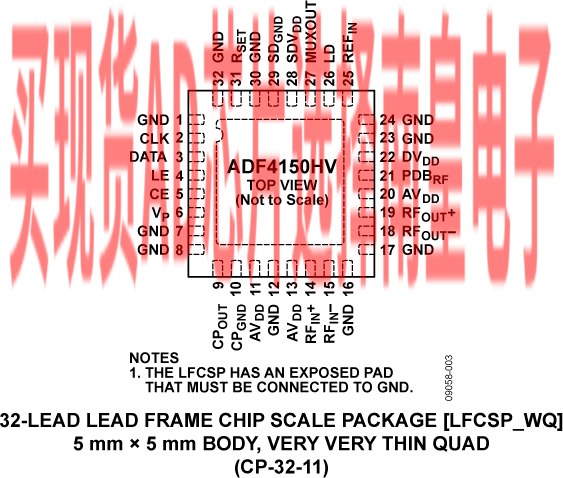

ADF4150HVBCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；3.09（1000+个）

ADF4150HVBCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；3.09（1000+个）

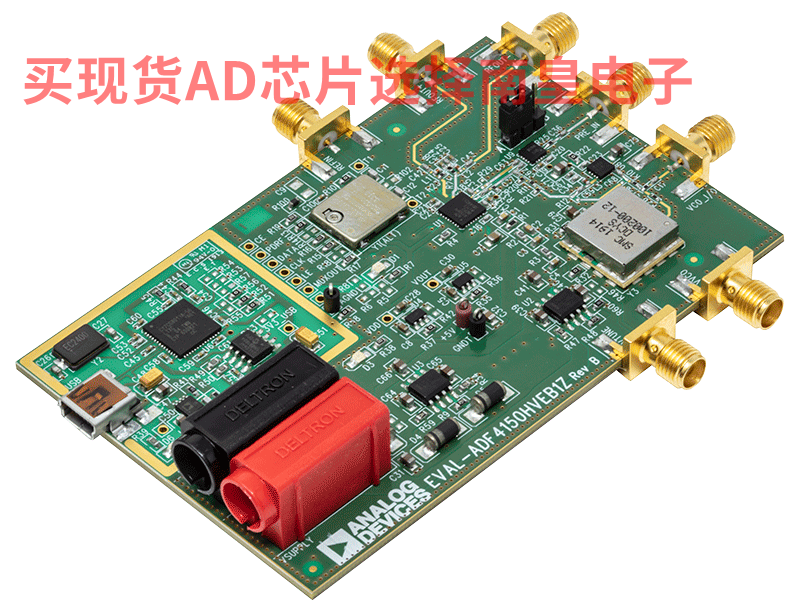

EVAL-ADF4150HV：ADF4150HV 评估板

Eval-ADF4150HVEB1Z是一款配置齐全的4层评估板，可对ADF4150HV高压、小数N分频PLL频率合成器进行评估。

该评估板包含用作参考信号的25 MHz TCXO以及倍频范围为1 GHz至2 GHz的VCO。VCO输出和RF输出连接到边缘安装型SMA连接器，可轻松连接到频谱分析仪。正常工作时，需要两个外部电源（VCO为30 V / 40 mA，该评估板的其余部分为5 V / 180 mA）。

ADF4150HV评估板软件通过USB端口从PC控制ADF4150HV评估板的操作。评估套件随附的CD中提供软件安装程序。将该评估板连接到PC之前，必须安装软件，可在“程序 -> ADI -> ADF4150HV”下找到此软件。
