ADF4150的基本参数
- 制造厂商：AD
- 产品类别：锁相环(PLL)频率合成器和转换环路
- 技术类目：整数N分频PLL
- 功能描述：小数N/整数N分频PLL频率合成器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADF4150的产品详情：
ADF4150结合外部电压控制振荡器(VCO)、环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。无线基础设施（WCDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT） 测试设备 无线局域网(LAN)、有线电视设备 时钟产生
它能够与外部VCO器件配合使用，且与ADF4350软件兼容。VCO频率可进行1/2/4/8或16分频，因此用户可以产生低至31.25 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。
所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。
ADF4150采用4 mm × 4 mm封装。
应用
ADF4150的优势和特点：
- 小数N分频频率合成器和整数N分频频率合成器
- 可编程1/2/4/8/16分频输出
- 5.0 GHz RF带宽
- 3.0 V至3.6 V电源供电
- 1.8 V逻辑兼容
- 独立的电荷泵电源 (VP) 可在3 V系统中提供扩展的调谐电压
- 可编程双模预分频器：4/5或8/9
- 可编程输出功率水平
- RF输出静音功能
- 三线式串行接口
- 模拟和数字锁定检测
- 开关带宽快速锁定模式
- 周跳减少
ADF4150具体的完整产品型号参数及价格（美元）：
ADF4150BCPZ，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：2.97（100-499个）；2.62（1000+个）
ADF4150BCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.97（100-499个）；2.62（1000+个）
ADF4150的评估套件：

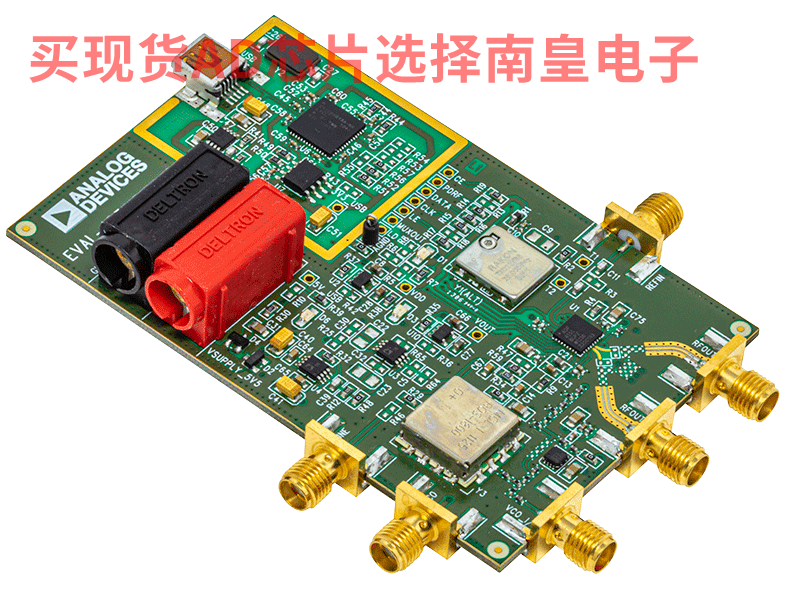

EVAL-ADF4150：ADF4150 评估板
本页面提供ADF4150小数N/整数N分频PLL频率合成器评估板的订购信息。
