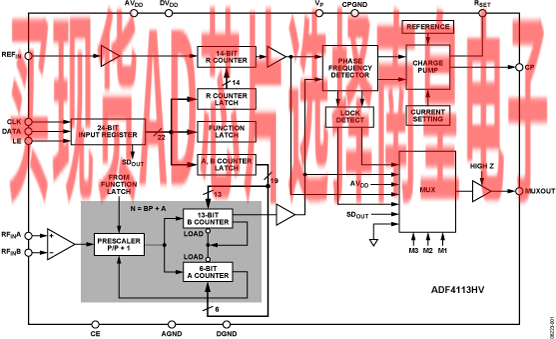

ADF4113HV是一款整数N分频频率合成器，内置高压电荷泵(15 V)。该频率合成器旨在配合具有高调谐电压（最高15 V）的电压控制振荡器(VCO)使用。通常采用有源环路滤波器来实现高调谐电压，但ADF4113HV电荷泵可以直接利用无源环路滤波器来驱动高压VCO。ADF4113HV可以用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密高压电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。

简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至5.5 V电源供电，不用时可以关断。

• 高压电荷泵(15 V)
• 2.7 V至5.5 V电源供电
• 与ADF4110、ADF4111、ADF4112、ADF4113、ADF4106和ADF4002频率合成器引脚兼容
• 工作频率范围：200 MHz至4.0 GHz

• 两种可选电荷泵电流
• 数字锁定检测
• 掉电模式
• 利用ADIsimPLL可实现环路滤波器设计

ADF4113HVBCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；2.86（1000+个）

ADF4113HVBCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：，AD官网报价：

ADF4113HVBCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；2.86（1000+个）

ADF4113HVBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；2.86（1000+个）

ADF4113HVBRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；2.86（1000+个）

ADF4113HVBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.5（100-499个）；2.86（1000+个）

EVAL-ADF4113HV：ADF4113HV 评估板

本页提供用于评估ADF4113HV高压电荷泵、PLL频率合成器的评估板订购信息。
