ADF4111（单通道、整数N分频、1.2 GHz PLL，内置可编程预分频器和电荷泵）-AD代理

ADF4111的基本参数

制造厂商：AD
产品类别：锁相环(PLL)频率合成器和转换环路
技术类目：整数N分频PLL
功能描述：单通道、整数N分频、1.2 GHz PLL，内置可编程预分频器和电荷泵
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADF4111的产品详情：

ADF4110系列频率合成器可以用来在无线接收机和发射机的上变频和下变频部分实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程基准分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。此外，14位参考分频器（R分频器）允许PFD输入端的 REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

所有片内寄存器均通过简单的三线式接口进行控制。这些器件采用2.7 V至5.5 V电源供电，不用时可以关断。

ADF4111的优势和特点：

ADF4110: 550 MHz
ADF4111: 1.2 GHz
ADF4112: 3.0 GHz
ADF4113: 4.0 GHz
+2.7 V至+5.5 V电源供电
独立的电荷泵电源(Vp)可在3 V系统中提供扩展的调谐电压

可编程电荷泵电流
可编程双模预分频器：8/9、16/17、32/33、64/65
可编程反冲防回差脉冲宽度
三线式串行接口
数字锁定检测
省电模式

ADF4111具体的完整产品型号参数及价格（美元）：

ADF4111BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4111BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：，AD官网报价：

ADF4111BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4111BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4111BRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4111BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4111的评估套件：

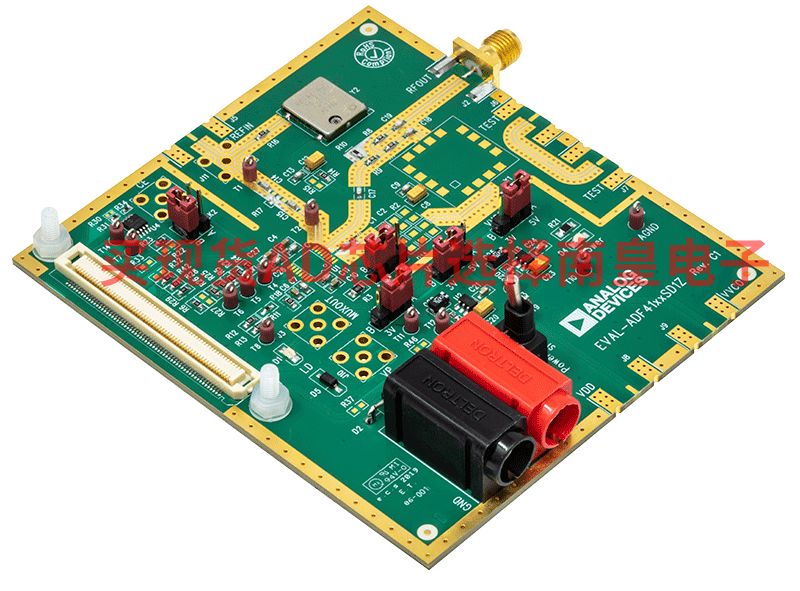

EVAL-ADF4111：ADF4111评估板

本页面包含用于评估内置可编程预分频器和电荷泵的ADF4111单通道、整数N分频、1.2 GHz PLL的评估板的订购信息。

该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
