ADF4108频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP + A)。此外，14位参考分频器（R计数器）允许PFD输入端的REFIN 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。其带宽极高(8GHz)，因此许多高频系统可以省去倍频器或预分频器，从而简化系统架构并降低成本。

应用

宽带无线接入

卫星系统

仪器仪表

无线局域网(LAN)

无线电通讯基站

数据手册，Rev. A，12/07

• 带宽：8.0 GHz
• 3.2 V至3.6 V电源供电
• 独立的电荷泵电源(VP) 可在3.3 V系统中提供扩展的调谐电压
• 可编程双模预分频器：8/9、16/17、32/33或64/65
• 可编程电荷泵电流

• 可编程反冲防回差脉冲宽度
• 三线式串行接口
• 模拟和数字锁定检测
• 硬件和软件省电模式
• 利用ADIsimPLL可实现环路滤波器设计

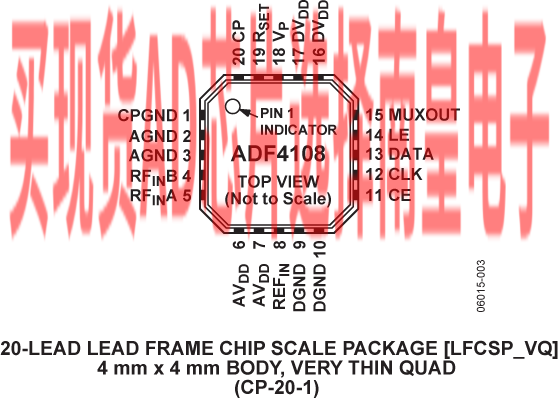

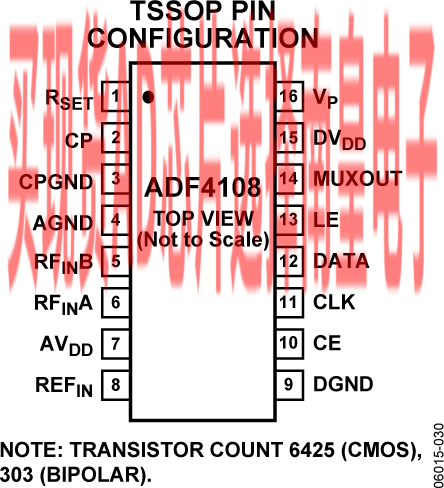

• 4 mm x 4 mm、20引脚芯片级封装

ADF4108BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：4.52（100-499个）；3.84（1000+个）

ADF4108BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：3.84（1000+个）

ADF4108BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.84（1000+个）

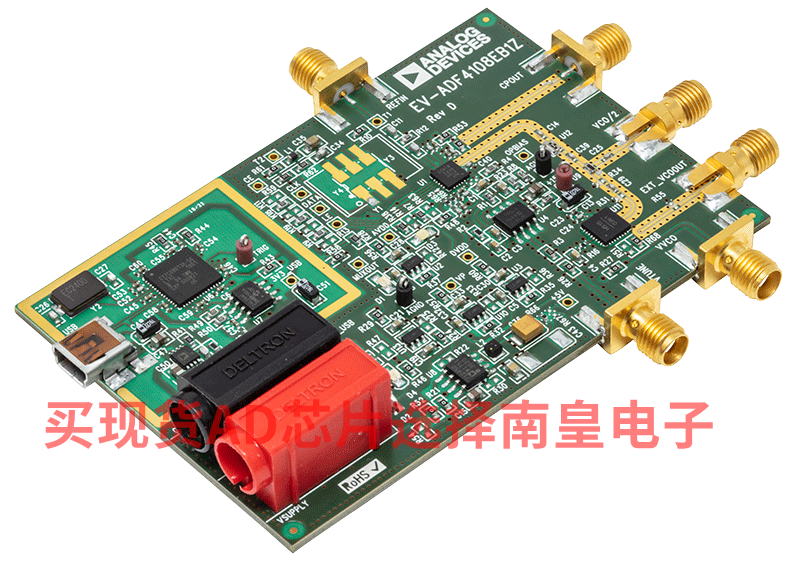

EVAL-ADF4108：ADF4108 评估板

EV-ADF4108EB1Z评估板允许用户评估支持锁相环(PLL)的频率合成器ADF4108的性能。该板包含ADF4108频率合成器、用于基准输入的SMA连接器、电源、USB接口和RF输出。片上还集成了有源环路滤波器和VCO。通过将该板连接到以下SMA连接器，用户可以选择使用备用环路滤波器和VCO：VTUNE和CPOUT。该评估套件包含兼容WindowsXP及更新版本的软件，可对该频率合成器轻松编程。

通过USB接口可对ADF4108器件进行软件编程。评估板套件中包含USB电缆以便进行软件编程。
