ADF4107（PLL频率合成器）-AD代理

ADF4107的基本参数

制造厂商：AD
产品类别：锁相环(PLL)频率合成器和转换环路
技术类目：整数N分频PLL
功能描述：PLL频率合成器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADF4107的产品详情：

ADF4107频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP + A)。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。其带宽极高，因此许多高频系统可以省去倍频器，从而简化系统架构并降低成本。

ADF4107的优势和特点：

带宽：7.0 GHz
2.7 V至3.3 V电源供电
独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压
可编程双模预分频器：8/9、16/17、32/33、64/65

可编程电荷泵电流
可编程反冲防回差脉冲宽度
三线式串行接口
模拟和数字锁定检测
硬件和软件省电模式

ADF4107具体的完整产品型号参数及价格（美元）：

ADF4107BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

ADF4107BCPZ-REEL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

ADF4107BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

ADF4107BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

ADF4107BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

ADF4107BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

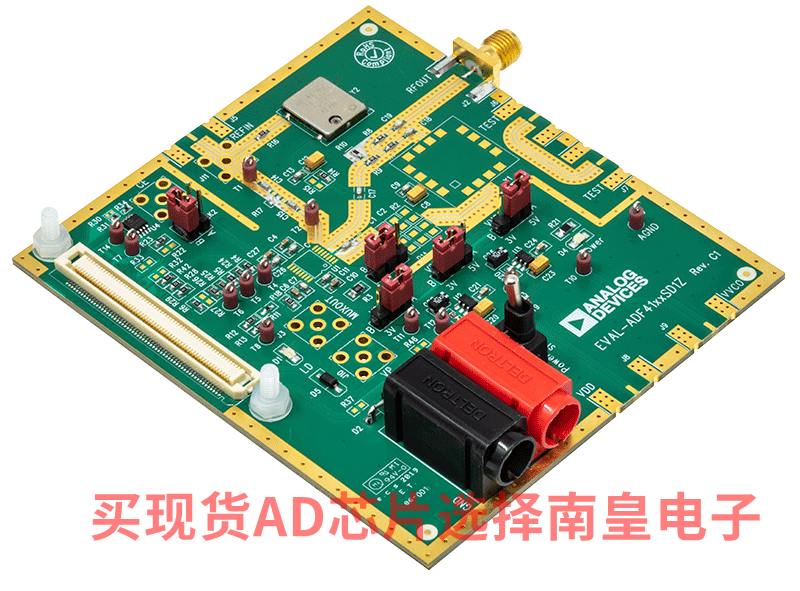

ADF4107的评估套件：

EVAL-ADF4107：ADF4107评估板

本页面包含用于评估ADF4107 PLL频率合成器的评估板的订购信息。

该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

ADF4107的电路图解：

ADF4107的评估套件：
