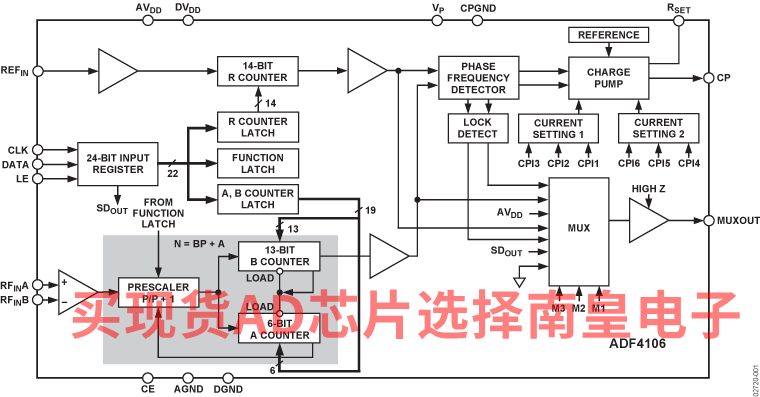

ADF4106频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器（PFD）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器（P/P+1）组成。A（6位）、B（13位）计数器与双模预分频器（P/P+1）配合，可实现N分频器（N = BP + A）。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与一个外部环路滤波器和电压控制振荡器（VCO）一起使用，则可以实现完整的锁相环（PLL）。其带宽极高，因此许多高频系统可以省去倍频器，从而简化系统架构并降低成本。

ADF4106-EP支持防务和航空航天应用（AQEC标准）。

应用

• 宽带无线接入
• 卫星系统
• 仪器仪表
• 无线局域网（LAN）
• 无线电通讯基站

• 6.0 GHz带宽
• 2.7 V至3.3 V电源供电
• 独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压
• 可编程双模预分频器：8/9、16/17、32/33、64/65
• 可编程电荷泵电流
• 可编程反冲防回差脉冲宽度
• 三线式串行接口
• 模拟和数字锁定检测
• 硬件和软件关断模式

ADF4106-EP支持防务和航空航天应用（AQEC标准）。

• 下载ADF4106-EP 数据手册（pdf）
• 军用温度范围（−55°C至+125°C）
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/11606 DSCC图纸号

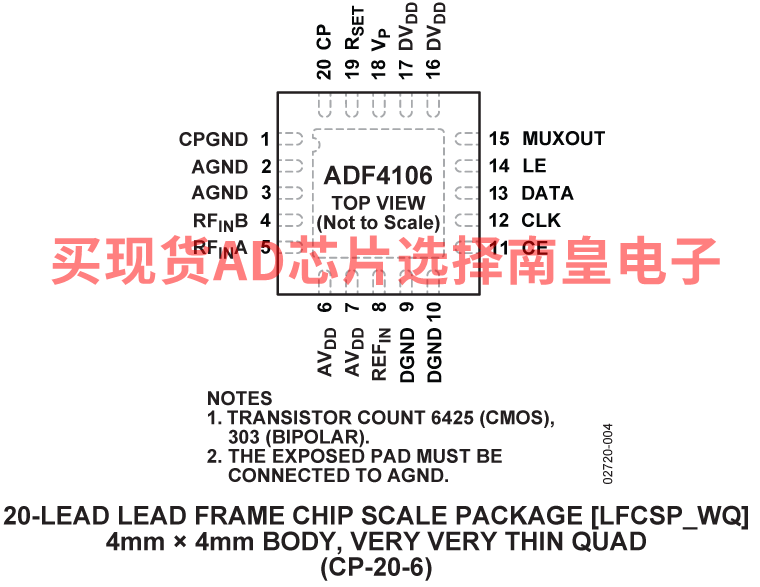

ADF4106BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.04（100-499个）；2.59（1000+个）

ADF4106BCPZ-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.04（100-499个）；2.59（1000+个）

ADF4106BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：3.04（100-499个）；2.59（1000+个）

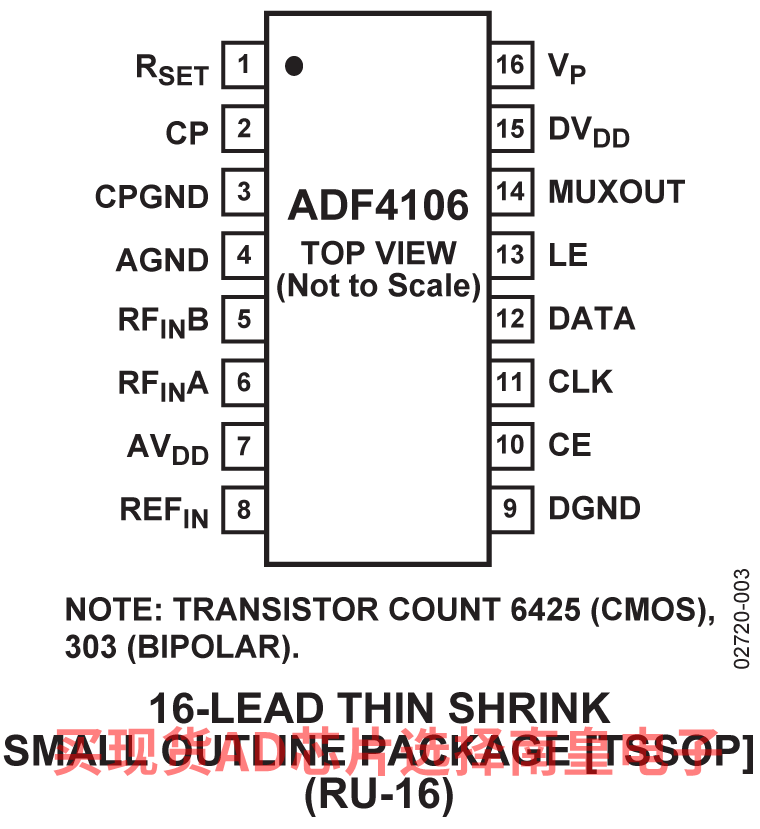

ADF4106BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.04（100-499个）；2.59（1000+个）

ADF4106BRUZ-R7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.04（100-499个）；2.59（1000+个）

ADF4106BRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.04（100-499个）；2.59（1000+个）

ADF4106SCPZ-EP，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-55 to 125C，AD官网报价：8.04（100-499个）；6.84（1000+个）

ADF4106SCPZ-EP-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 125C，AD官网报价：8.04（100-499个）；6.84（1000+个）

ADF4106SRUZ-EP，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-55 to 125C，AD官网报价：8.04（100-499个）；6.84（1000+个）

ADF4106SRUZ-EP-R7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：8.04（100-499个）；6.84（1000+个）

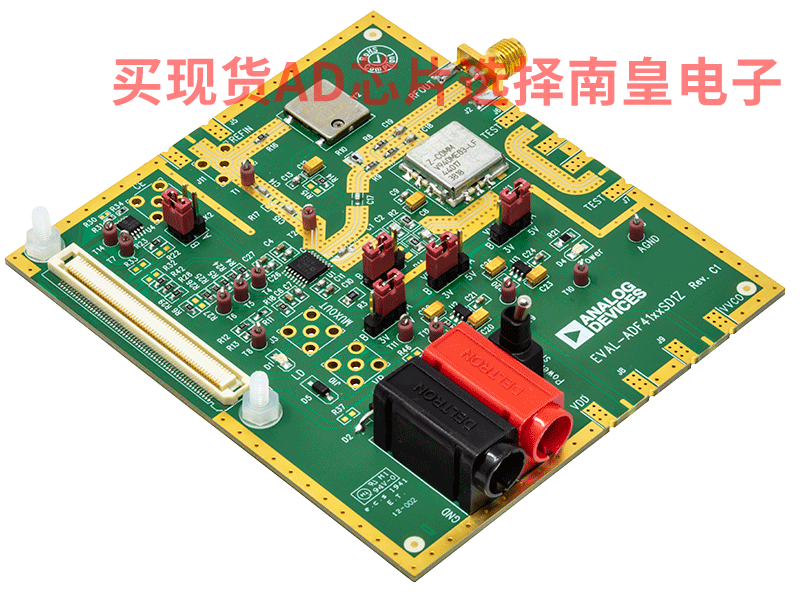

EVAL-ADF4106：ADF4106 评估板

本页面包含用于评估ADF4106 PLL的评估板订购信息。

该评估板需使用SDP控制器版以连接PC。 SDP控制器板通过USB 2.0连接至PC。 评估板将连接至SDP控制器板。 评估板无法直接连接至PC。 在PC上运行的评估软件通过SDP控制器板与评估板通信。 SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
