ADF41020 频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现高达18 GHz 的本振。 它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器和高频可编程反馈分频器（A、B和P）组成。 如果频率合成器与一个外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。 该频率合成器可以通过有源环路滤波器驱动外部微波VCO。 其带宽极高，因此可以省去倍频器级，从而简化系统架构并降低成本。 ADF41020 与ADI 公司的现有 ADF4106/ADF4107/ADF4108系列器件软件兼容。除ADF41020的单端RF输入引脚外，这些器件的引脚排列非常相似，当升级当前设计时，电路布局只需进行很小的更改。

应用
? 微波点对点/多点无线电
? 无线基础设施
? VSAT无线电
? 测试设备
? 仪器仪表

• 最高18 GHz RF输入频率
• 集成式SiGe预分频器
• 与常见的ADF4106/ADF4107/ADF4108系列PLL软件兼容
• 2.85 V至3.15 V PLL电源供电

• 可编程电荷泵电流
• 可编程双模预分频器：8/9、16/17、32/33、64/65
• 三线式串行接口
• 模拟至数字锁定检测
• 硬件和软件关断模式

ADF41020BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：

ADF41020BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：

EVAL-ADF41020：ADF41020 评估板

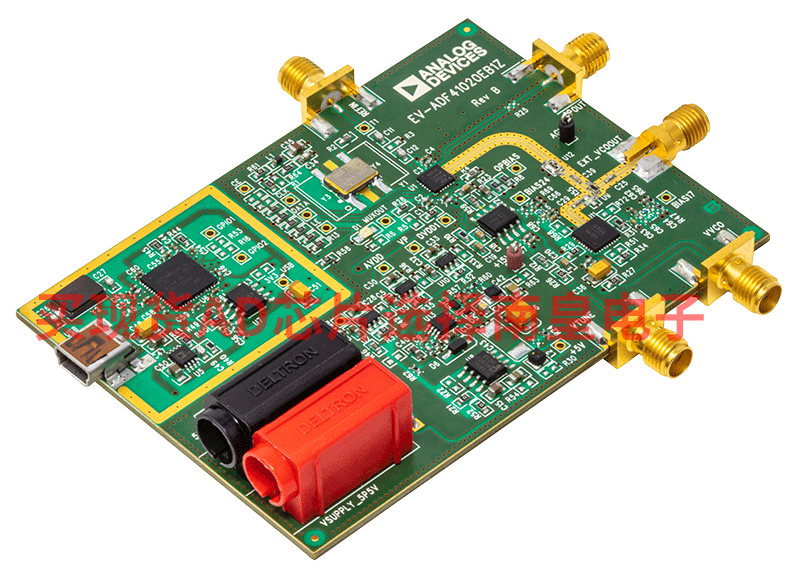

EV-ADF41020EB1Z评估板旨在帮助用户评估支持锁相环(PLL)的频率合成器ADF41020的性能。该板包含ADF41020频率合成器、100 MHz TCXO和电源、USB接口和RF输出连接器。片上还集成了有源环路滤波器和13 GHz VCO。该评估套件包含兼容Windows XP及后续版本的软件，可对该频率合成器轻松编程。
