ADE9430是一款完全集成的高精度、多相电能和电源质量监控器件。该器件具有出色的模拟性能和数字信号处理(DSP)内核，可在宽动态范围内实现精确的电能监控。集成的高端基准电压源确保整个通道（包括可编程增益放大器(PGA)和模数转换器(ADC)）在整个温度范围内实现低漂移，总漂移低于±25 ppm/°C（最大值）。

ADE9430能够对rms、频率、相位角度、功率因数有功、无功、视在功率和电能进行瞬时总值和基波测量，提供了完整的电源质量监控功能。通过使用可选ADSWPQ-CLS电源质量库，可以实现一些先进的电源质量特性，如突降和突升监控、电源频率、电压总谐波失真(VTHD)和电流总谐波失真(ITHD)等。一个周期rms、10个周期rms/12个周期rms以及可选ADSW-PQ-CLS电能质量库特性均根据IEC 61000-4-30 S类标准计算。如需申请访问ADSW-PQ-CLS，请填写以下软件申请表：软件申请表 | ADI公司，其中目标技术必须是电源质量监控，处理器/片上系统(SoC)为ADE9430。

ADE9430每10个周期或12个周期提供1024个点的重采样波形。重采样可简化外部处理器中至少40个谐波的快速傅立叶变换(FFT)计算。

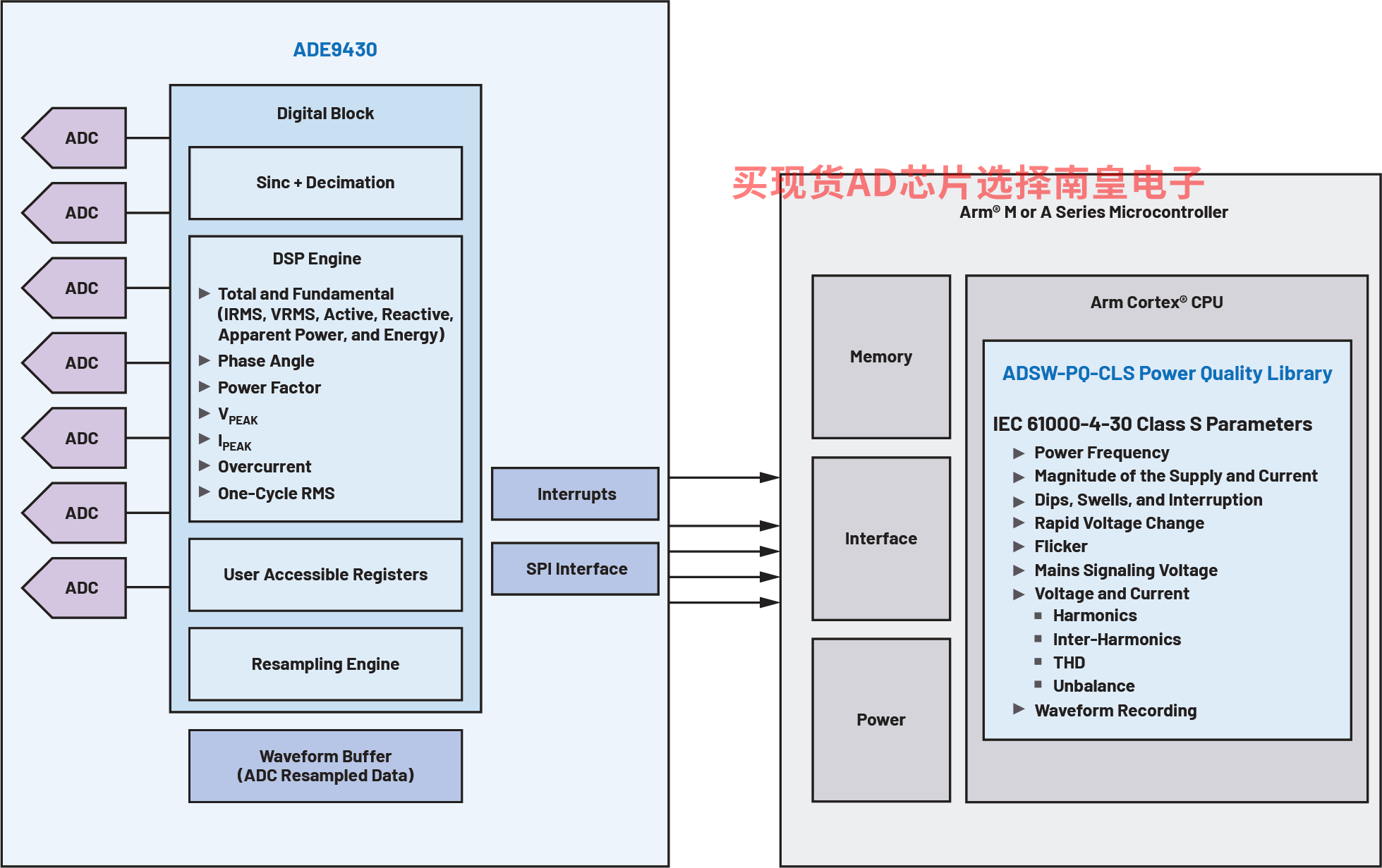

ADE9430紧密集成采集和计算引擎，从而简化了电能和电源质量监控系统的实现和认证。集成的ADC和DSP引擎通过用户可访问的寄存器计算各种参数并提供数据，或者通过中断引脚指示事件。ADE9430集成七个专用ADC通道，可在3相系统或多达三个单相系统上使用。配合外部模拟积分器使用时，该器件支持使用电流互感器(CT)或罗氏线圈来进行电流测量。

ADE9430极大地简化了电源质量监控系统中的计算。通过结合使用简单的主机微控制器和可选ADSW-PQ-CLS电源质量库，ADE9430可用于设计独立监控或保护系统，或用于将数据上传至云的低成本节点。

应用

• 电能和电源监控
• 符合标准的电源质量监控
• 防护器件
• 机器健康状况
• 智能配电单元
• 三相电表

• 7 个高性能 24 位 Σ-Δ ADC
  • 101 dB SNR，8 kSPS 且 PGA = 1 时
  • 宽输入电压范围：±1 V，707 mV rms 满量程，增益 = 1 时
  • 差分输入
• 对于标准外部元件，±25 ppm/°C 最大通道漂移（包括 ADC、内部 VREF、PGA 漂移）支持 10000:1 动态输入范围，0.2 类计量功能
• 对于可选的 ADSW-PQ-CLS 电能质量库，全面实施 IEC 61000-4-30 S 级电能质量标准，包括：
  • 电源频率 10 秒平均值
  • 电源幅度
  • 骤升与骤降
  • 中断
  • 快速电压变化
  • 闪烁
  • 主信号电压
  • 欠偏离和过偏离
  • 电压和电流
    • 幅度
    • 谐波
    • 间谐波
    • 失衡
    • 总谐波失真
    • 波形记录
• 可选的 ADSW-PQ-CLS 电能质量库与 ARM Cortex 微控制器兼容

• VRMS 单循环和 IRMS 单循环在每次循环刷新
• VRMS 和 IRMS 在每次采样过滤和更新
• 10 次循环 rms/12 次循环 rms
• 计算线路频率（每相位一个）的周期寄存器
• 过零和过零超时
• 相位角测量
• 支持 CT
• 多点相位和 CT 的增益补偿
• 增加了外部模拟积分器的罗戈夫斯基线圈
• 提供连续重新采样数据
• 波形缓冲区
• 高级计量功能组
  • 总有源功率和基本有源功率，无功功率 (VAR)、视在功率 (VA)、瓦时、乏时和 VA 时
  • 总 IRMS 和 VRMS 以及基本 IRMS 和 VRMS
  • 功率因数
  • 支持有功电能标准：IEC 62053-21 和 IEC 62053-22、EN50470-3、OIML R46 和 ANSI C12.20
  • 支持无功电能标准：IEC 62053-23 和 IEC 62053-24
• 高速通信端口：20 MHz SPI
• 具有 12 位逐次逼近寄存器 (SAR) ADC 的集成温度传感器
• ±3°C 精度，从 −40°C 至 +85°C

ADE9430ACPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：12.82（100-499个）；10.74（1000+个）

ADE9430ACPZ-RL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：12.82（100-499个）；10.74（1000+个）

EVAL-ADE9430：评估 ADE9430 高性能、多相电能 S 级电源质量监控 IC

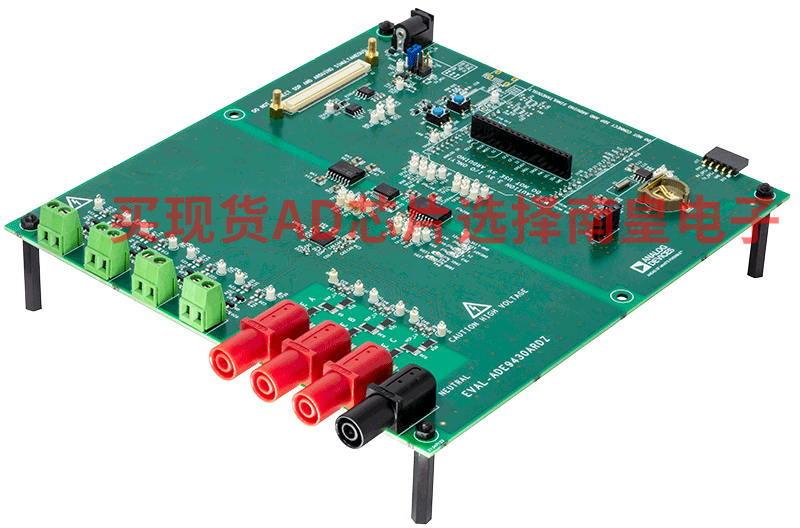

EVAL-ADE9430ARDZ 可与 STM32 NUCLEOF413ZH 配合使用。EVAL-ADE9430ARDZ 可直接连接到电流互感器和电压引线。EVAL-ADE9430ARDZ 可用于对使用 ADE9430 的 S 级电能质量测量系统进行快速评估和电能原型设计。为了简化较大系统的实施，提供了 ADSW-PQ-CLS 电能质量库和应用示例。要申请访问 ADSW-PQ-CLS，请填写软件申请表，其中目标技术必须为电源质量监控，并且片上处理器 (SoC)/系统必须为 ADE9430。
