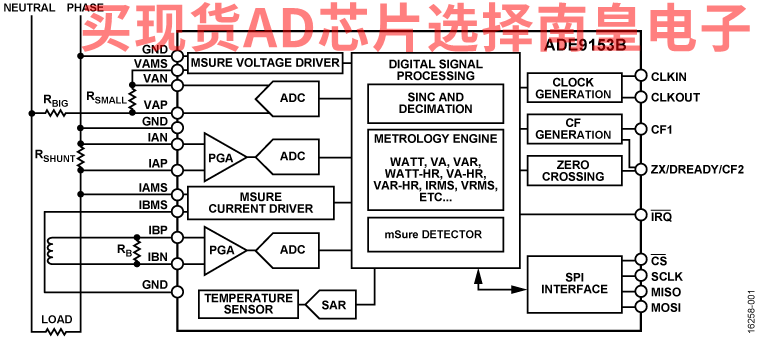

ADE9153B1 是一款具有传感器监控和自校准功能的高精度单相电能计量 IC。使用 mSure 技术的传感器监控功能支持仪表健康监测和高级篡改检测。利用该监控功能，用户可以检查传感器和信号路径的总体精度，从而独自确定电流和电压通道上特定时间段内的精度漂移。同样，mSure 提供高级篡改检测功能，能够检测传感器上的异常变化。mSure 与计量测量并行运行，可在 ADE9153B 中实现不间断和不受影响的计量功能。在使用并联电阻器作为电流传感器的情况下，mSure 自校准功能允许计量器自动校准电流和电压通道，无需使用精确基准电压源计量器或精确电源。自校准功能支持 1 级和 2 级计量器。

ADE9153B 包含三个高性能模数转换器 (ADC)，信噪比 (SNR) 为 88 dB。ADE9153B 提供线路电压和电流的精确测量，并可计算有功、基本无功和视在电能以及 rms。包括各种电源质量信息，例如骤降和暂升检测。电流通道 A 适用于并联，具有灵活的增益级，提供从峰值 62.5 mV 一直到峰值 26.04 mV 的满量程输入范围。电流通道 B 具有 1×、2× 和 4× 增益级，适用于电流互感器 (CT)。高速 10 MHz 串行外设接口 (SPI) 端口允许访问 ADE9153B 寄存器。

1 受美国专利 8,350,558、8,010,304、WO2013038176 A3、0113507 A1、0253102 A1、0354266 A1 和 0154029 A1 保护。

• mSure 传感器监控
  • 输入信号路径的非侵入式实时直接精确测量
  • 检测仪表生命周期内的仪表精度变化和漂移量
  • 识别传感器故障
  • 启用高级篡改检测方法
  • 有助于诊断数据报告的配对 MCU 固件
  • 支持在相位线上连接分流器和在中性线上连接 CT
• mSure 自校准
  • 基于直接测量完整信号路径的自校准
  • 校准程序不需要基准电压源计量器

• 3 个高性能 ADC
  • 86 dB SNR
  • 高增益电流通道：峰值为 ±26.04 mV，最高增益设置时输入为 18.4 mV rms
• 高级计量功能组
  • Watt、VAR、VA、Wh、VARh 和 VAh
  • 支持有功电能标准：IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46 和 ANSI C12.20
  • 支持无功电能标准：IEC 62053-23 和 IEC 62053-24
  • 电流和电压 rms 测量
• 工作温度（工业范围）：−40°C 至 +85°C
• 具有 12 位逐次逼近寄存器 (SAR) ADC 的集成温度传感器

ADE9153BACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：

ADE9153BACPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：

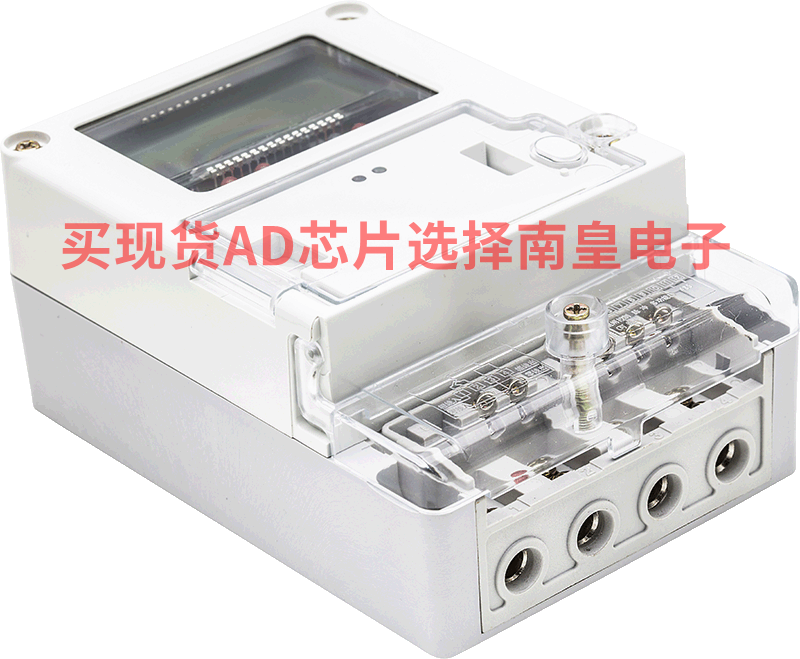

EVAL-ADE9153B：ADE9153B Energy + mSure sensor monitor Evaluation Kit

mSure使能ADE9153EVK评估套件包括具有0.5级电表精度的全功能单相电表。mSure是集成在ADE9153B中的诊断技术，可以对电表精度和故障状况实时执行直接和非侵入监控。该套件包含ADE9153B和STM32F103RE ARM Cortex-M3微控制器，用于管理ADE9153B、LCD显示器、RTC、64kB FRAM和隔离RS485与PC建立的通信。

该套件可在单相电表部署环境下评估Sure技术和ADE9153B的性能。在独立模式下，电表可测量计量参数：有功、无功和视在电能、电流和电压RMS值。FRAM用于存储由ADE9153B mSure管理器提供的信息。

该套件也可由基于LabView的评估软件进行管理。它提供用于评估mSure和ADE9153B性能的方法。
