ADE9000的基本参数
  • 制造厂商:AD
  • 产品类别:集成式-专用转换器
  • 技术类目:电能计量IC
  • 功能描述:高性能、多相电能和电源质量测量IC
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADE9000的产品详情:

ADE9000是一款高度精确的完全集成式多相电能和电源质量监控器件。该器件具有出色的模拟性能和数字信号处理(DSP)内核,可在宽动态范围内实现精确的电能监控。集成的高端基准电压源确保整个通道(包括可编程增益放大器(PGA)和模数转换器(ADC))在整个温度范围内实现低漂移,总漂移低于±25 ppm/°C(最大值)。

ADE9000能够对rms、有功、无功、视在功率和电能进行总值和基波测量,提供了完整的电源监控功能。DIP和SWELL监控、频率、相位角、电压总谐波失真(VTHD)、电流总谐波失真(ITHD)和功率因数测量等高级功能可以实现电源质量测量。根据IEC 61000-4-30 S类计算的½周期rms和10个周期rms/12个周期rms提供瞬时rms测量,从而可进行实时监控。

ADE9000提供灵活的波形缓冲器,它以32 kSPS或8 kSPS的固定数据速率或基于线路频率而变化的采样速率存储样本,从而确保每个线路周期正好提供128个点。重采样可简化外部处理器中至少50个谐波的快速傅立叶变换(FFT)计算。

ADE9000紧密集成采集和计算引擎,从而简化了电能和电源质量监控系统的实现。集成的ADC和DSP引擎通过用户可访问的寄存器计算各种参数并提供数据,或者通过中断引脚指示事件。ADE9000集成七个专用ADC通道,可在3相系统或多达三个单相系统上使用。它支持使用电流互感器(CT)或罗氏线圈来进行电流测量。由于集成数字积分器,因此罗氏线圈无需分立式积分器。

ADE9000极大地简化了电源监控系统中的计算。利用简单的主机微控制器,ADE9000可用于设计独立监控或保护系统,或用于将数据上传至云的低成本节点。

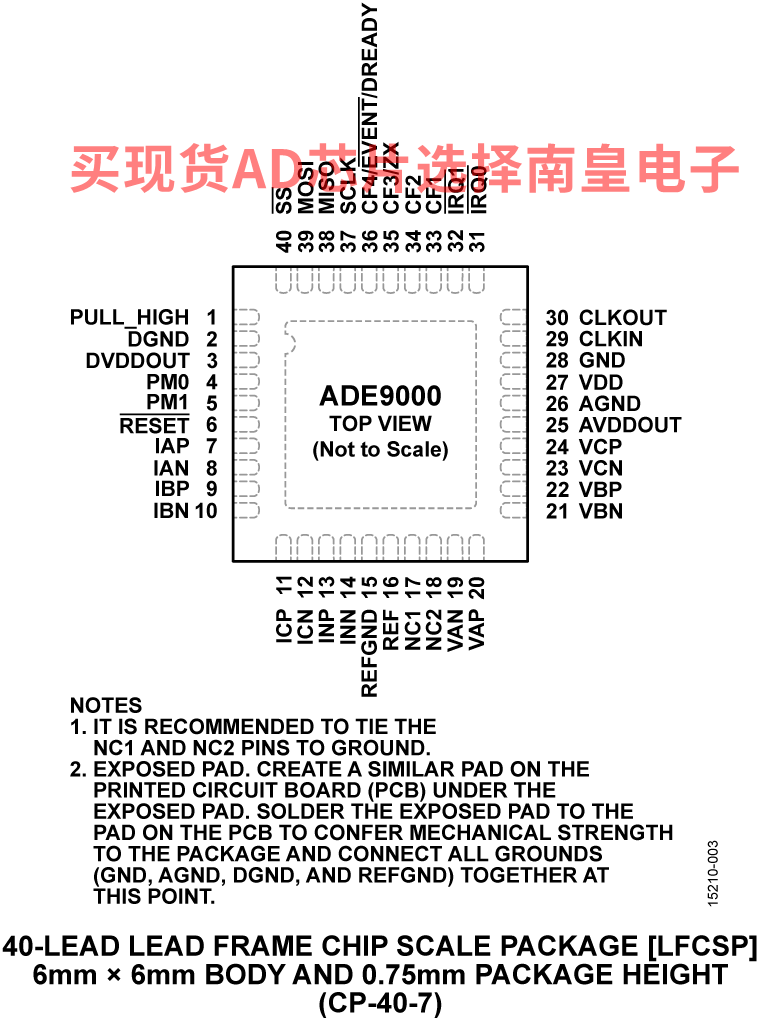

请注意,在整篇数据手册中,多功能引脚(如CF4/EVENT/DREADY)由整个引脚名称或引脚的单个功能表示;例如,EVENT即表示仅与此功能相关。

应用

  • 电能和电源监控
  • 电力质量监控
  • 电力保护设备
  • 机械健康状况
  • 智能配电单元
  • 三相电表
ADE9000的优势和特点:
  • 7个高性能ADC
    • 101 dB SNR
    • 宽输入电压范围:±1 V(707 mV rms FS,增益为1)
    • 差分输入
  • 最大通道漂移:±25 ppm/°C(包括ADC、内部VREF、PGA漂移),通过集成外部标准元件支持10000:1动态输入范围
    • 0.2类电表
  • 电能质量测量
    • 可实现IEC 61000-4-30 S类
    • VRMS ?、IRMS ? rms电压每半个周期刷新一次
    • 10个周期rms/12个周期rms
    • DIP和SWELL监控器
    • 线路频率—每相一个频率
    • 过零、过零超时
    • 相位角度测量
  • 支持CT和罗氏线圈(di/dt)传感器
    • 针对CT的多段相位/增益补偿
    • 用于罗氏线圈的数字积分器
  • 灵活的波形缓冲器
    • 能够对波形重采样以确保每个线路周期正好提供128个点,方便进行外部谐波分析
    • DIP和SWELL等事件可触发波形存储
    • 简化数据采集,方便符合IEC6100-4-7标准的谐波分析
  • 高级计量特性集
    • 总有功功率和基波有功功率、无功功率(VAR)、视在功率(VA)、瓦时、乏时和伏安时
    • 总IRMS和基波RMS、VRMS
    • 总谐波失真
    • 功率因数
    • 支持有功电能标准:IEC 62053-21和IEC 62053-22;EN50470-3;OIML R46;以及ANSI C12.20
    • 支持无功电能标准:IEC 62053-23、IEC 62053-24
  • 高速通信端口:20 MHz串行端口接口(SPI)
  • 集成12位逐次逼近型寄存器(SAR) ADC的温度传感器
    • 精度:± 3°C(-40°C至+85°C)
ADE9000具体的完整产品型号参数及价格(美元):

ADE9000ACPZ,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 85C,AD官网报价:8.22(100-499个);7.67(1000+个)

ADE9000ACPZ-RL,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:8.22(100-499个);7.67(1000+个)

轻松满足您的AD芯片采购需求
ADE9000的评估套件:

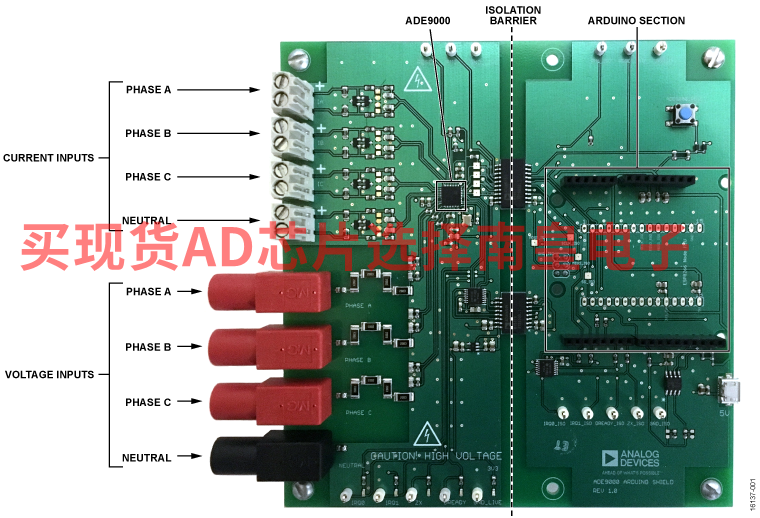

EVAL-ADE9000-Shield:ADE9000 Arduino扩展评估板

EV-ADE9000SHIELDZ是一款兼容Arduino Zero的Arduino扩展板。该扩展板可直接与电流变压器和电压引脚接口。通过ADE9000,它可用于快速评估电能和电源质量测量系统并进行原型制作。提供Arduino库和示例应用,可简化更大系统的实现。


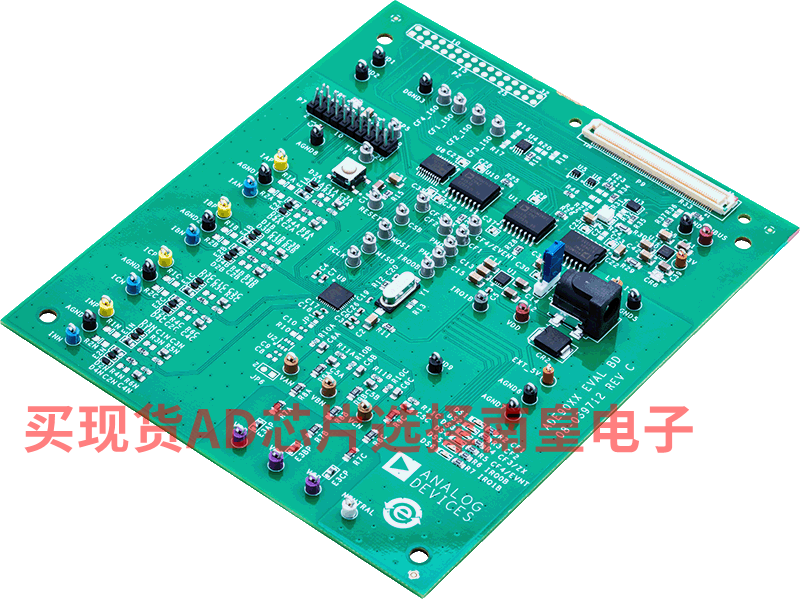

EVAL-ADE9000:ADE9000评估板

EVAL-ADE9000EBZ评估板可对ADE9000电能监控IC的性能进行评估,且评估环境与实际电源质量监控器的部署环境非常类似。该套件需要购买第二块板:用于系统演示平台(EVAL-SDP-CB1Z)和电流传感器的控制器板。ADE9000评估套件包含评估软件(采用LabVIEW编写,通过PC接口可访问该器件的所有寄存器和特性。

使用评估板时,应同时参阅ADE9000数据手册和本用户指南。
