ADE7979是一款高精度、三相、数字计量引擎，具有灵活的串行接口和三个灵活的脉冲输出（CF1、CF2和CF3）。该器件采用四个Σ-Δ型模数转换器(ADC)位流，并执行所有基本电能计量功能，包括无功功率和有效值，以使用分流电流传感器创建多相电能计量应用。完整的计量系统需要ADE7979、多达四个ADE9322B Σ-Δ ADC IC、外部隔离和3.3 V电源。为ADE7979供电所需的电源为3.3 V，并且必须与Σ-Δ ADC IC隔离。

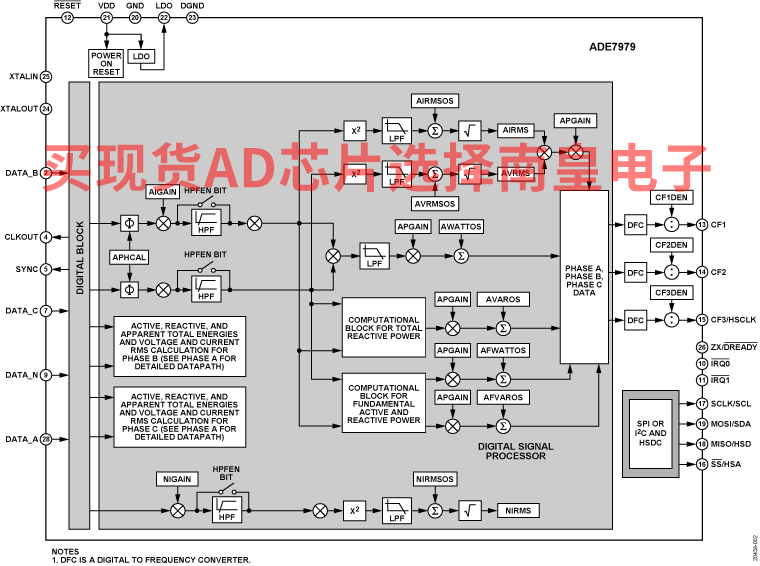

ADE7979包含执行总（基波和谐波）有功、无功和视在电能计量和rms计算，以及仅基波有功和无功电能计量和有效值计算所需的所有信号处理功能。一个固定功能数字信号处理器(DSP)负责实现这种信号处理。

ADE7979测量三相配置中的有功、无功和视在电能，包括三角形和星形服务，可同时使用三线或四线。ADE7979各相具有系统校准功能，可进行增益校准和可选失调校正。器件上也提供相位补偿，但不是必需的，因为电流是使用分流器感测的。CF1、CF2和CF3脉冲输出提供了广泛的功率信息选择，包括电流有效值的总和、基波有功和无功功率，以及总有功、无功和视在功率。

ADE7979集成了电能质量测量，包括短时低电压或高电压检测、短时高电流变化、线电压周期测量，以及相电压和电流之间的角度。

串行外设接口(SPI)或I2C接口均可用于与ADE7979通信。高速数据捕获(HSDC)端口是专用的高速接口，可与I2C结合使用，以提供对ADC输出和实时功率信息的访问。ADE7979还有两个中断请求输出引脚，即IRQ0和IRQ1，用于指示使能中断事件何时发生。ADE7979采用无铅、28引脚、引脚架构芯片级封装(LFCSP)。

请注意，在整篇数据手册中，多功能引脚（如SCLK/SCL）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。

有关ADE7979的更多信息，请联系您当地的ADI公司销售团队，或发电子邮件给energy.support@analog.com，或访问www.analog.com/mSure。

应用

• 基于分流器的、支持mSure的多相仪表
• 太阳能逆变器
• 过程监控
• 智能配电单元
• 三相交流充电器

• 数字、计量 IC、基于分流的多相仪表
• 用于带有 ADE9322B 的 mSure 系统
• 精度高，支持 EN50470-1、EN50470-3、IEC62053-21、IEC62053-22、IEC62053-23、IEC62053-24、ANSIC12.20、IEEE1459 标准
• 中性线电流计算

• 与 3 相、3 线或 4 线（三角形或星形）仪表以及其他三相服务兼容
• 计算每相和整个系统的有功、无功和视在能量
• 电能质量测量，包括 THD
• 3.3 V 单电源
• 工作温度：?40°C 至 +85°C
• 灵活的 I2C、SPI 和 HSDC 串行接口

ADE7979ACPZ，封装：28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：

ADE7979ACPZ-RL，封装：28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：
