ADE7868A的基本参数
  • 制造厂商:AD
  • 产品类别:集成式-专用转换器
  • 技术类目:电能计量IC
  • 功能描述:多相、多功能电能计量IC,具有防窃电检测功能和低功耗模式
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADE7868A的产品详情:

ADE7854A/ADE7858A/ADE7868A/ADE7878A 均为高精度、三相电能计量IC,采用串行接口,并提供三路灵活的脉冲输出。

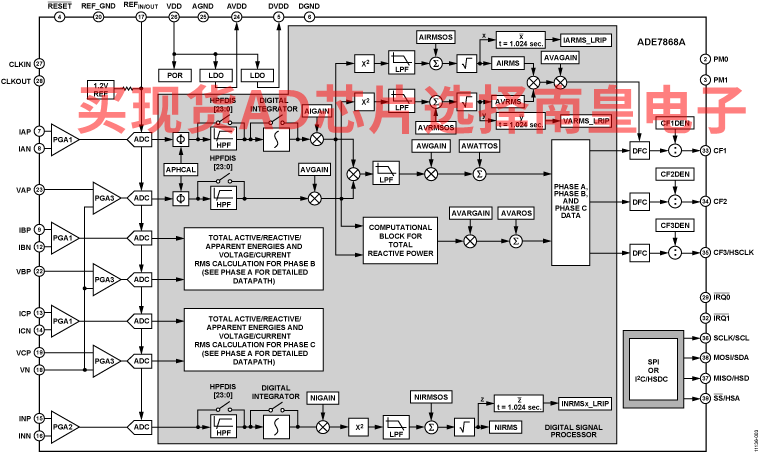

这些器件内置二阶Σ-Δ型模数转换器(ADC)、数字积分器、基准电压源电路以及执行总(基波和谐波)有功、无功(ADE7858A、ADE7868A和ADE7878A)和视在功率测量以及rms计算时所需的全部信号处理功能。

ADE7878A还能执行仅基波有功和无功功率测量以及有效值计算。 一个固定功能数字信号处理器(DSP)负责实现这种信号处理。 DSP程序存储在内部ROM存储器中。

ADE7854A/ADE7858A/ADE7868A/ADE7878A能测量各种三线、四线的三相配置有功/无功/视在功率,例如星形或三角形等。 除了常规均方根测量(每8 kHz更新一次),这些器件还能测量低纹波rms值,数值在内部进行求均值计算,且每1.024秒更新一次。器件具有系统校准功能,即均方根失调校正、相位校准和增益校准。

CF1、CF2和CF3逻辑输出可提供许多功率信息。 四款器件均提供总有功和视在功率值,以及电流均方根的求和值;ADE7858A、ADE7868A和ADE7878A可提供总无功功率值;ADE7878A可提供基波有功和无功功率值。

ADE7854A/ADE7858A/ADE7868A/ADE7878A具有波形采样寄存器,允许访问所有ADC输出。 这些器件还提供电能质量监测,如瞬时低压或高压检测、瞬时高电流变化、线电压周期测量以及相电压与电流之间的角度等。

器件可以利用两个串行接口,即串行外设接口(SPI)和I2C进行通信。 专用高速数据采集(HSDC)端口可以与I2C配合使用,以访问ADC输出和实时功率信息。

这些器件还有两个中断请求引脚IRQ0和IRQ1,用来指示一个使能的中断事件已经发生。 对于ADE7868A/ADE7878A,当器件遭遇窃电篡改时,三种专门设计的低功耗模式可确保电能累计的连续性。

ADE7868A的优势和特点:
  • 高精度;支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22和IEC 62053-23标准
  • 兼容三相三线或三相四线(三角形或星形)电表及其它三相配置
  • 测量各相及整个系统的总(基波和谐波)有功、无功和视在功率,以及基波有功/无功功率
  • TA = 25°C时,在1000:1的动态范围内有功和无功功率误差为0.1%(典型值)
  • TA = 25°C时,在3000:1的动态范围内有功和无功功率误差为0.2%(典型值)
  • 低纹波rms寄存器提供均值rms测量
  • 支持电流互感器和微分(di/dt)电流传感器
  • 零线电流输入采用专用ADC通道
  • 通过计算所有三相中相位电流之和的rms值,可估算零线电流测量值
  • 欲了解更多特性,请参考数据手册
ADE7868A具体的完整产品型号参数及价格(美元):

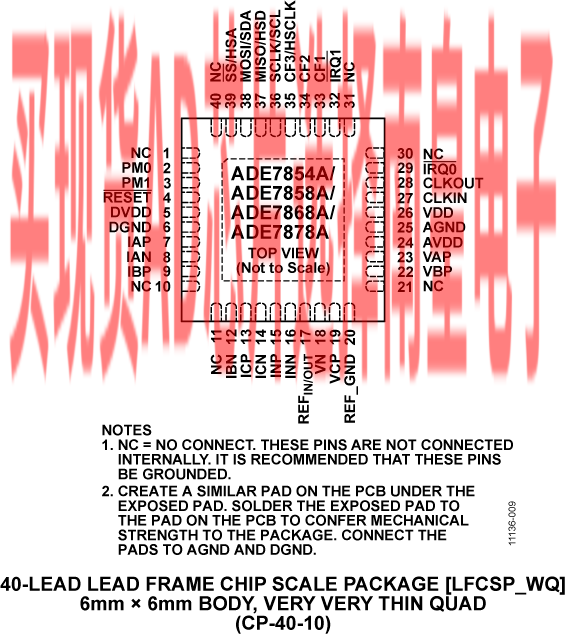

ADE7868AACPZ,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 85C,AD官网报价:5.58(100-499个);5.58(1000+个)

ADE7868AACPZ-RL,封装:40-Lead LFCSP (6mm x 6mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:5.58(1000+个)

轻松满足您的AD芯片采购需求
ADE7868A的评估套件:

EVAL-ADE7878A:ADE7854A/ADE7858A/ADE7868A/ADE7878A评估板

ADE7854A/ADE7858A/ADE7868A/ADE7878A均为高精度、三相电能计量IC,采用串行接口,并提供三路灵活的脉冲输出。 这些IC内置多个二阶Σ-Δ型模数转换器(ADC)、数字积分器、基准电压源电路及所有必需的信号处理电路,实现总(基波和谐波)有功/视在功率测量和有效值计算,以及基波有功/无功功率测量。

该用户指南介绍此评估套件的硬件、固件和软件功能。 该评估板包含NXP Semiconductors的IC和LPC2368微控制器。 电能计量IC及其相关的计量器件与微控制器之间进行了数字隔离。 微控制器采用USB接口与PC通信。

EVAL-ADE7878AEBZ和本用户指南以及ADE7854A/ADE7858A/ADE7868A/ADE7878A数据手册为ADE7854A/ADE7858A/ADE7868A/ADE7878A提供一个完整的评估平台。

该评估板设计用于评估作为电表的使用的ADE7854A/ ADE7858A/ADE7868A/ADE7878A。 借助适当的电流传感器,该评估板可连接至一个测试基准或高压(240 V rms)测试电路。 片上电阻分压器网络为线路电压提供了衰减。

用户指南描述了如何连接电流传感器以获得较佳性能。 该评估板需要在P9连接器上使用一个3.3 V外部电源。 此外还需要适当的电流传感器。
