ADE12011 是一款单通道可配置隔离式数字输入监控解决方案，适用于能源输送和分配应用。ADE1201 可通过串行端口接口 (SPI) 配置为对数字输入执行隔离式测量，该数字输入也称为二进制输入或接触输入。DOUT1 引脚上的 ADE1201 数字输出信号反映用户可配置信号调理后的输入信号状态。SPI 协议支持寻址，允许多达八个套件共享一个 4 线 SPI 端口。

ADE1201 应用电路接受 ±10 V 直流至 ±300 V 直流或 8 V rms 至 240 V rms 的宽输入电压范围。可编程湿电流和可靠应用电路使该套件满足严格的系统级电磁兼容性 (EMC) 要求。

ADE1201 包含一个 isoPower 集成隔离式 DC/DC 转换器，不再需要外部隔离式电源。iCoupler 芯片级变压器技术用于在数字输入监控器的高电压隔离端和低电压非隔离端之间隔离逻辑信号。利用此技术可创建包含数据和电源隔离功能并且外形尺寸小巧的设计。

集成式逐次逼近寄存器 (SAR) 模数转换器 (ADC) 和 1× 至 10× 的可编程增益放大器 (PGA) 可测量模拟输入。通过 SPI 端口可传输 ADC 波形以进行系统级诊断。

产品特色

应用

• 能源输送和分配

  • 多功能继电器保护
  • 变电站电池监控
  • 动力间或变电站联锁
  • 合并单元
  • 断路器状态指示
  • 远程终端设备
• 楼宇自动化

1 受美国专利号 2017/0250043 保护。其他专利正在申请中。

• 单通道可配置隔离式数字输入
• 可编程跳闸阈值
• 片内去抖动滤波器
• 片内数据和电源隔离
• 应用电路监控宽电压范围
  • ±10 V 直流至 ±300 V 直流
  • 8 V rms 至 240 V rms 交流
• 可编程湿电流
  • 高达 205 mA 的脉冲
  • 高达 6.3 mA 的恒流
• 安全和监管审批
  • UL 认证
    • 3750 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 5A（申请中）
    • CSA 61010-1：300 V rms
  • VDE 符合性证书（申请中）
    • DIN V VDE V 0884-11 (VDE V 0884-11):2017-1
    • VIORM = 565 V 峰值

• EMC 可靠解决方案支持继电器保护系统级要求
• 提供系统诊断所需的 ADC 样本
• 具有 PGA 的内部 SAR ADC
• 3.3 V 单电源
  • 集成 isoPower 隔离式 DC/DC 转换器
• 接口
  • SPI
  • DOUT1 输出反映数字输入的状态
  • IRQ 中断引脚
• 工作温度：−40°C 至 +125°C
• 采用 20 引脚 LGA 封装，爬电距离为 6.8 mm

ADE1201ACCZ，封装：20-Lead LSA (5mm x 8mm x 1.07mm)，包装形式及数量：托盘，364，工作温度：-40 to 125C，AD官网报价：5.98（100-499个）；5.48（1000+个）

ADE1201ACCZ-RL，封装：20-Lead LSA (5mm x 8mm x 1.07mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.98（100-499个）；5.48（1000+个）

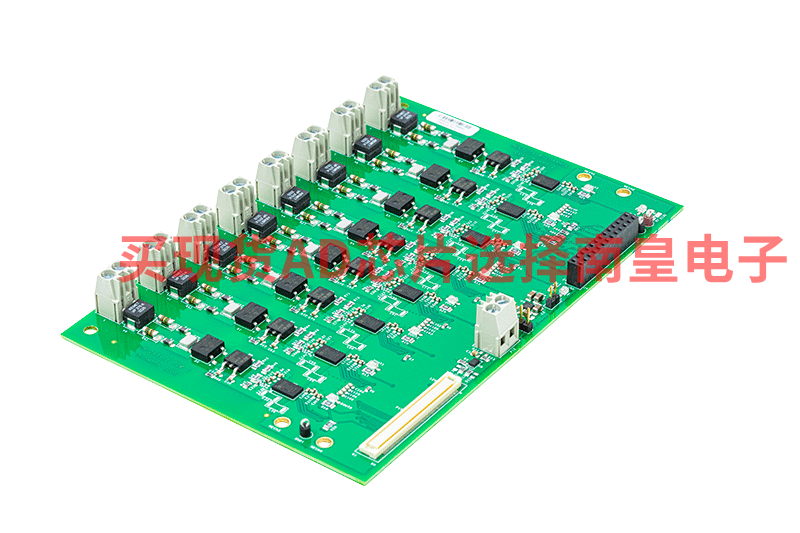

EVAL-ADE1201EBZ：EVAL-ADE1201EBZ 用户指南

EVAL-ADE1201EBZ 是一款功能完备的评估板，用于在类似于真正二进制输入接口应用的环境中，评估 ADE1201单通道可配置隔离式数字二进制输入IC 的性能。必须独立于评估套件单独购买系统演示平台(SDP) EVAL-SDP-CB1Z 控制器板(SDP-B)。评估套件包括以 LabVIEW 编写的评估软件，利用该软件，可以通过 PC接口访问套件的寄存器和特性。

有关 ADE1201 的完整规格，请参阅 ADE1201数据手册；在使用 EVAL-ADE1201EBZ时，必须同时参阅该数据手册和本用户指南。
