ADcmXL3021是一个完整的振动检测系统，将高性能振动检测（使用微型机电系统(MEMS)加速度计）和各种信号处理功能相结合，可简化状态监控(CBM)系统中的智能传感器节点开发。MEMS加速度计中的典型超低噪声密度(26 μg/√Hz)支持出色的分辨率。借助宽带宽（3 dB平坦度内为DC至10 kHz），可以跟踪许多机器平台上的振动信号。

信号处理包括高速数据采样(220 kSPS)、4096个时间采样记录长度、滤波、窗口、快速傅立叶变换(FFT)、用户可配置频谱或时间统计报警以及错误标志。串行外设接口(SPI)可以访问包含振动数据和各种用户可配置功能的寄存器结构。

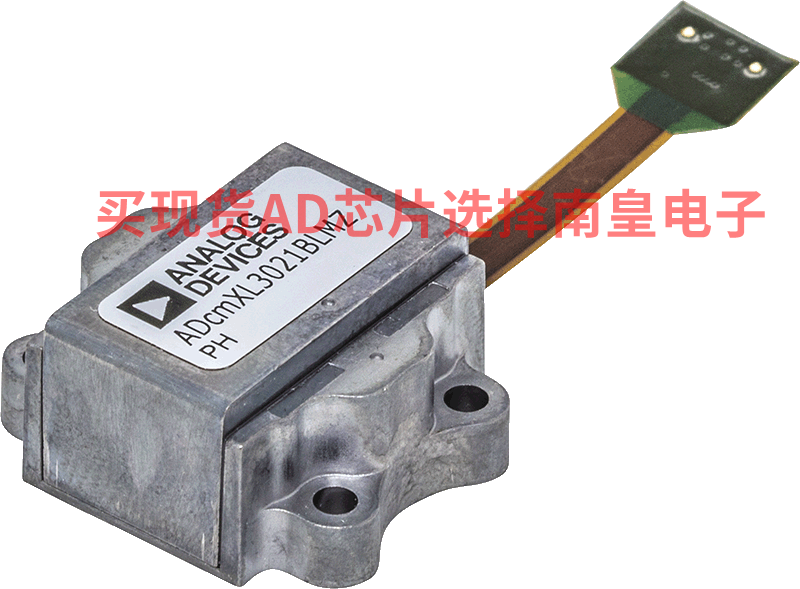

ADcmXL3021采用23.7 mm × 27.0 mm × 12.4 mm铝制封装，配有四个安装法兰，可使用标准机器螺丝进行安装。此封装在宽频率范围内可实现与内核传感器的一致机械耦合。电气接口通过36 mm灵活电缆上的14引脚连接器连接，支持各种用于系统对接连接器的位置和方向选项。

ADcmXL3021仅需要采用3.3 V单电源供电，支持-40°C至+105°C的工作温度范围。

应用

• 振动分析
• CBM 系统
• 机器健康
• 仪器仪表和诊断
• 安全关断检测

• 三轴、数字输出 MEMS 振动检测模块
• 测量范围 ±50 g
• 超低噪声密度， 26 μg/√Hz（MTC模式）
• 宽带宽：DC至10 kHz（3 dB平坦度内，RTS模式）
• 嵌入式快速数据采样：每轴220 kSPS
• 6个数字FIR滤波器，32个抽头（系数），默认选项：
  • 高通滤波器截止频率：1 kHz、 5 kHz、 10 kHz
  • 低通滤波器截止频率：1 kHz、 5 kHz、 10 kHz
  • 用户可配置数字滤波器选项（32个系数）
• 通过内部FFT进行光谱分析
  • 扩展记录长度：每轴2048个仓，提供0.42 Hz至53.7 Hz的用户可配置仓大小
  • 手动或基于定时器（自动）触发
  • 窗口选项：矩形、Hanning、平顶
  • FFT记录均值计算，最高可配置255个记录
  • 频谱定义报警监控，每轴6个报警

• 采用统计指标的时域捕获
  • 扩展记录长度：每轴4096个样本
  • 平均值、标准偏差、峰值、波峰因数、偏度和峰度
  • 可配置报警监控
• 实时数据流：每轴上220 kSPS
  • 突发模式通信，支持CRC-16差错校验
• 存储：每个轴 10 个数据记录
• 按需自测，带状态标识
• 休眠模式，带外部和定时器驱动唤醒功能
• 数字温度和电源测量
• SPI兼容型串行接口
• 标识寄存器：出厂预编程的序列号、器件ID、用户可编程ID
• 单电源供电：3.0 V 至 3.6 V
• 工作温度范围：−40°C 至 +105°C
  • 125°C下自动关断（结温）
• 23.7 mm × 27.0 mm × 12.4 mm铝制封装
  • 灵活的36 mm、14引脚连接器接口
  • 质量：13 g

ADCMXL3021BMLZ，封装：14-lead Module with integrated flex connector (27 mm x 23.7 mm x 12.4 mm)，包装形式及数量：No packing,1，工作温度：-40 to 105C，AD官网报价：265.32（100-499个）；219.78（1000+个）

Wired Condition Based Monitoring (CbM) Evaluation Platform ：EV-CbM-Pioneer1-1Z / EV-CbM-Pioneer1-2Z 评估板

Pioneer 1 - 基于状态的有线监控 (CbM) 评估平台，为 ADcmXL3021 三轴振动传感器提供了工业有线链路解决方案。该平台提供了完整的即插即用解决方案，实现了在恶劣的工业环境中，通过数米的线缆在 RS-485 接口的网络上运行 ADcmXL3021。 该系统解决方案结合了硬件、固件（嵌入式 ADcmXL3021）和 PC 软件，可以快速部署和评估三轴振动监控解决方案。该硬件解决方案还适合用作 ADI 公司 MEMs 产品系列中许多设备的 SPI 至 RS-485 接口的灵活扩展器。

解决方案概述

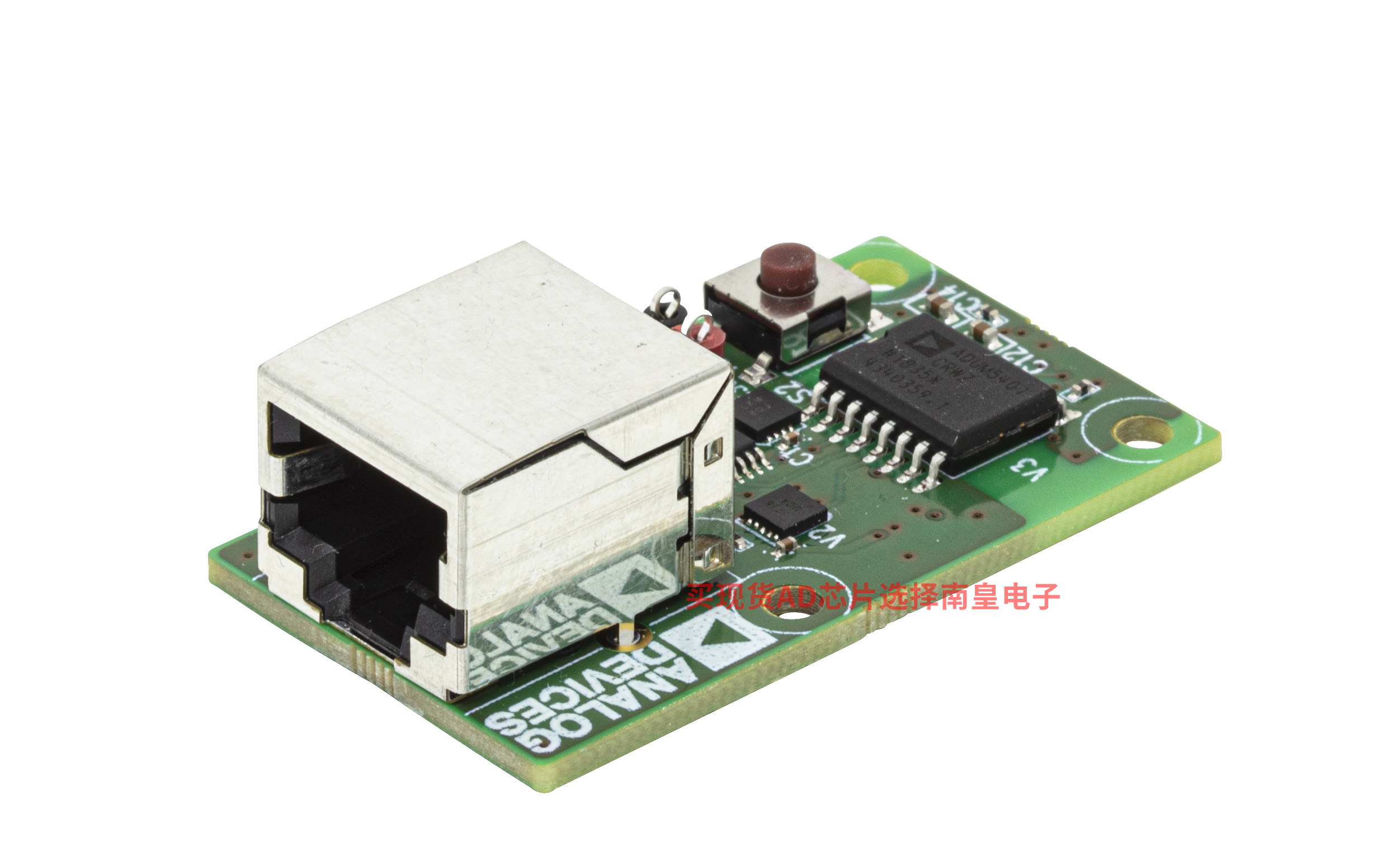

基于状态的监控硬件信号链由一个三轴 ADcmXL3021 加速计和一个 hirose flex PCB 连接器组成。带有 SPI 和中断输出的 ADcmXL3021 hi-rose 连接器与接口 PCB 连接 ，通过数米的线缆连接到远程主控制器板将 SPI 转换为 RS-485 接口物理层。可以使用隔离型或非隔离型的接口 PCB 实现 SPI 到 RS-485 接口物理层的转换，这些接口 PCB 包含 iCoupler 隔离技术（ADuM5401/ADuM110N0）和 RS-485/422 收发器（ADM4168E/ADM3066E）。该解决方案通过一根标准线缆将电源和数据结合在一起，从而降低了远程 MEMs 传感器节点的线缆和连接器成本。专用的软件 GUI 可以实现 ADcmXL3021 套件的简单配置，并可以通过长线缆捕获振动数据。GUI 软件可将数据可视化为原始时域或 FFT 波形。

有两个评估套件。以下是 EV-CbM-Pioneer1-1Z 演示套件的一部分：

主接口控制器板 DEMO-CbM-Master-Z。 低复杂度非隔离型从属传感器接口板 DEMO-CbM-Slave3-Z。 低复杂度隔离型从属传感器接口板 DEMO-CbM-Slave2-Z。 2m RJ50 线缆（194612-02）和 10m RJ50 线缆（194612-10） 交流/直流电源 - EU/UK/US/AU

以下是 EV-CbM-Pioneer1-2Z 演示套件的一部分：

所有 EV-CbM-Pioneer1-1Z 演示套件内容 ADcmXL3021BMLZ 14 引脚模块。 Cypress SuperSpeed Explorer 套件(CYUSB3KIT-003) 和 USB 3.0 数据线。

---

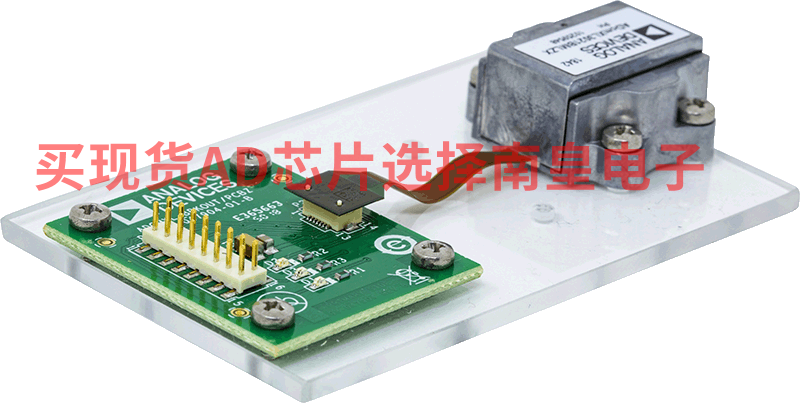

EVAL-ADCM：ADcmXLX021评估套件；宽带宽、低噪声振动传感器

EVAL-ADCM是一款易于使用的套件，可快速评估ADI公司的1轴或3轴数字输出MEMS振动检测模块的性能。ADcmXL3021模块包括3个单轴/超低噪声/高带宽ADXL1002加速度计、一个完全实现的信号链以及MCU，以便集成可配置数字FIR滤波器，通过内部FFT进行频谱分析、可配置警报监测以及时域捕获和统计分析。也可提供单轴版本ADcmXL1021。EVAL-ADCM非常适合评估ADcmXLX021振动检测模块，因为该套件可轻松提供该产品所有功能的完整频谱体验。
