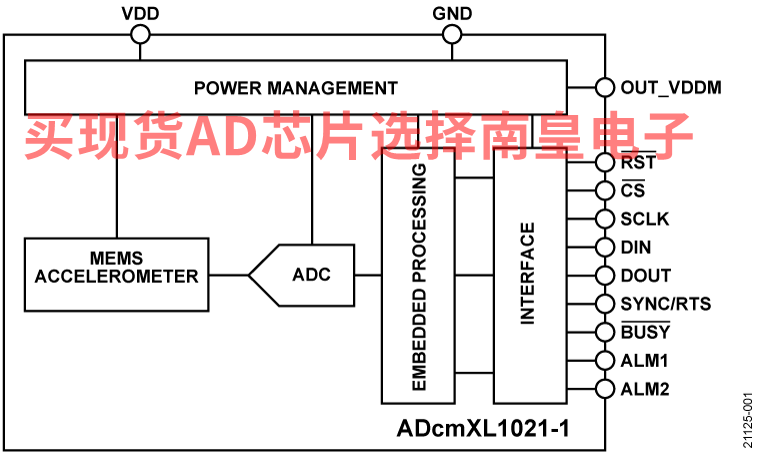

ADcmXL1021-1 是完整的振动检测系统，它将高性能振动检测（使用微机电系统 (MEMS) 加速度计）与各种信号处理函数相结合，简化了基于状态监测 (CBM) 系统的智能传感器节点的开发过程。MEMS 加速度计的典型超低噪声密度 (26 μg/√Hz) 支持出色的分辨率。宽带宽（直流至 10 kHz，在 3dB 平坦度内）可以在多个机器平台上跟踪关键振动特征。

信号处理包括高速数据采样 (220 kSPS)、4096 个采样记录长度、滤波、加窗、快速傅立叶变换 (FFT)、用户可配置的频谱或时间统计警报，以及错误标记。通过串行外设接口 (SPI) 可访问包含振动数据和各种用户可配置功能的寄存器结构。

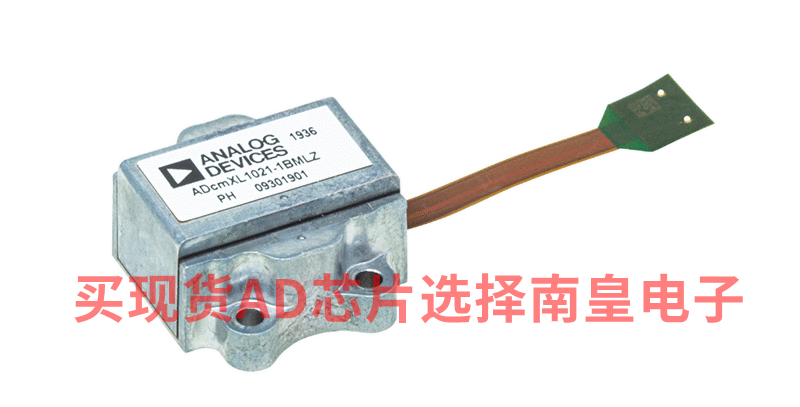

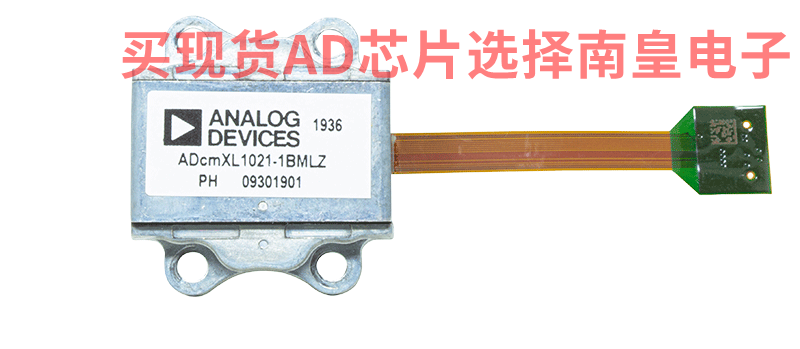

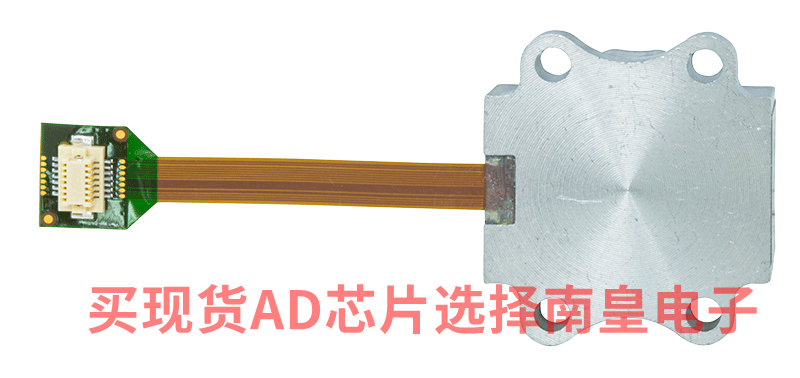

ADcmXL1021-1 采用 23.7 mm × 27.0 mm × × 12.4 mm 铝制封装，带有四个安装法兰，支持使用标准机器螺钉进行安装。这种轻量封装 (13 g) 在宽频率范围上提供与内核传感器一致的机械耦合。电气接口通过 36 mm 柔性电缆上的 14 引脚连接器，为系统配对连接器提供了广泛的位置和方向选项。

ADcmXL1021-1 仅需一个 3.3 V 电源，工作温度范围为 −40°°C 至 + 105°°C。

多功能引脚名称只能供其相关功能引用。

应用

• 振动分析
• 基于条件的监测 (CbM) 系统
• 机器健康
• 仪器仪表和诊断
• 安全关断检测

• 单轴数字输出 MEMS 振动检测模块
• 测量范围 ±50 g
• 超低输出噪声密度， 26 μg/√Hz（MTC 模式）
• 宽带宽：直流至 10 kHz，在 3dB 平坦度内（RTS 模式）
• 嵌入式快速数据转换率：220 kSPS
• 6 个数字 FIR 滤波器、32 个抽头（系数）、默认选项：
  • 高通滤波器截止频率：1 kHz、 5 kHz、 10 kHz
  • 低通滤波器截止频率：1 kHz、 5 kHz、 10 kHz
  • 用户可配置的数字滤波器选项（32 个系数）
• 通过内部 FFT 进行光谱分析
  • 延长记录长度：2048 个箱子（用户可配置） 箱子尺寸从 0.42 Hz 到 53.7 Hz
  • 手动或计时器（自动）触发
  • 窗口选项：矩形窗、汉宁窗、平顶窗
  • FFT 记录平均，最多可配置 255 条记录
  • 频谱定义警报器监控，6 个警报器

• 用统计指标捕获时域
  • 延长记录长度：4096 个样本
  • 平均值、标准偏差、峰值、波峰因数、偏度和峰度
  • 可配置的警报监测
• 实时数据流：220 kSPS
  • 具有 CRC-16 错误检查的突发模式通信
• 存储：每个轴 10 个数据记录
• 按需自检，带状态标志
• 具有外部定时器驱动唤醒功能的休眠方式
• 数字温度和电源测量
• 兼容 SPI 的串行接口
• 标识寄存器：?出厂编程的序列号、套件 ID、用户可编程的 ID
• 单电源供电：3.0 V 至 3.6 V
• 工作温度范围：−40°C 至 +105°C
  • 125°C 结温时自动关断
• 23.7 mm × 27.0 mm × 12.4 mm 铝制封装

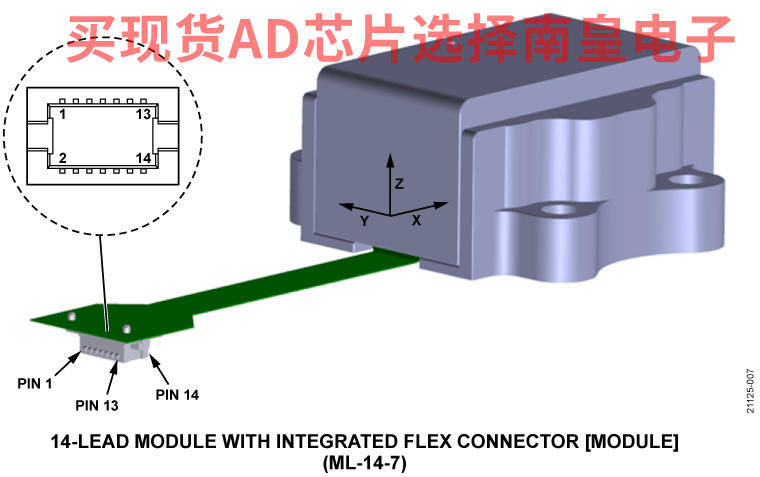

  • 36 mm 柔性 14 引脚模块，具有集成柔性连接器
  • 质量：13 g

ADCMXL1021-1BMLZ，封装：14-lead Module with integrated flex connector (27 mm x 23.7 mm x 12.4 mm)，包装形式及数量：No packing,1，工作温度：-40 to 105C，AD官网报价：198.32（100-499个）；164.28（1000+个）

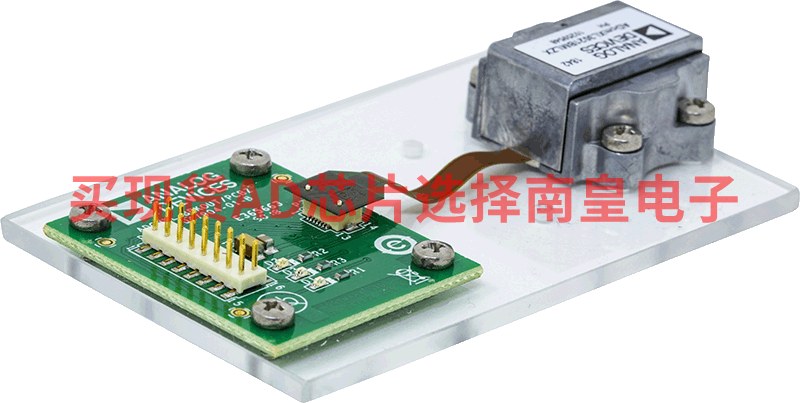

EVAL-ADCM：ADcmXLX021评估套件；宽带宽、低噪声振动传感器

EVAL-ADCM是一款易于使用的套件，可快速评估ADI公司的1轴或3轴数字输出MEMS振动检测模块的性能。ADcmXL3021模块包括3个单轴/超低噪声/高带宽ADXL1002加速度计、一个完全实现的信号链以及MCU，以便集成可配置数字FIR滤波器，通过内部FFT进行频谱分析、可配置警报监测以及时域捕获和统计分析。也可提供单轴版本ADcmXL1021。EVAL-ADCM非常适合评估ADcmXLX021振动检测模块，因为该套件可轻松提供该产品所有功能的完整频谱体验。
