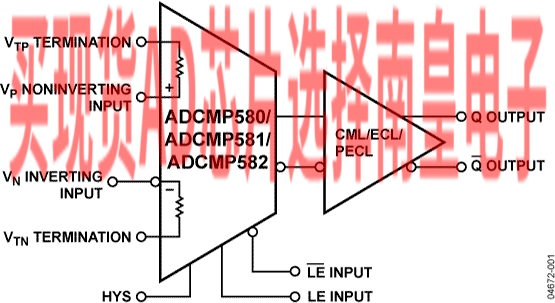

ADCMP580/ADCMP581/ADCMP582均为超快型电压比较器，采用ADI公司的专有XFCB3硅锗(SiGe)双极性工艺制造。ADCMP580内置CML输出驱动器，ADCMP581内置小摆幅ECL（负ECL）输出驱动器，ADCMP582内置小摆幅PECL（正ECL）输出驱动器。

所有三款器件的传播延迟均为180 ps，最小脉冲宽度为100 ps，适用于10 Gbps工作环境，随机抖动(RJ)为200 fs。过驱与压摆率消散的典型值均小于15 ps。

±5 V电源可实现?2 V至+3 V宽输入范围，逻辑电平以CML/NECL/PECL输出为基准。输入具有50 ?片内端接电阻；对于要求高阻抗输入的应用，这些电阻还可以保持断开（在个别引脚上）。

CML输出级旨在将400 mV直接驱动至端接于地的50 ?传输线路中。NECL输出级旨在将400 mV直接驱动至端接于?2 V的50 ?传输线路中。PECL输出级旨在将400 mV直接驱动至端接于VCCO ? 2 V的50 ?传输线路中。这些器件还具有高速锁存和可编程迟滞特性。差分锁存输入控制同样用50 Ω端接至独立的VTT引脚，以便实现与CML、ECL或PECL逻辑的接口。

ADCMP580/ADCMP581/ADCMP582采用16引脚LFCSP_VQ封装。

应用

• 传播延迟：180 ps
• 过驱与压摆率消散：25 ps
• 等效输入上升时间带宽：8 GHz
• 脉冲宽度：100 ps(最小值)
• 典型输出上升/下降：37 ps
• 确定性抖动(DJ)：10 ps

• 随机抖动(RJ)：200 fs
• 输入范围：−2 V至+3 V(+5 V/−5 V电源)
• 两个输入引脚上均有片内端电极
• 电阻可编程迟滞
• 差分锁存控制
• 电源抑制：>70 dB

ADCMP580BCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：11.88（100-499个）；8.02（1000+个）

ADCMP580BCPZ-WP，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：11.88（100-499个）；8.02（1000+个）

EVAL-ADCMP580：ADCMP580评估板

本页面提供有关评估ADCMP580的评估板文档和订购信息。
