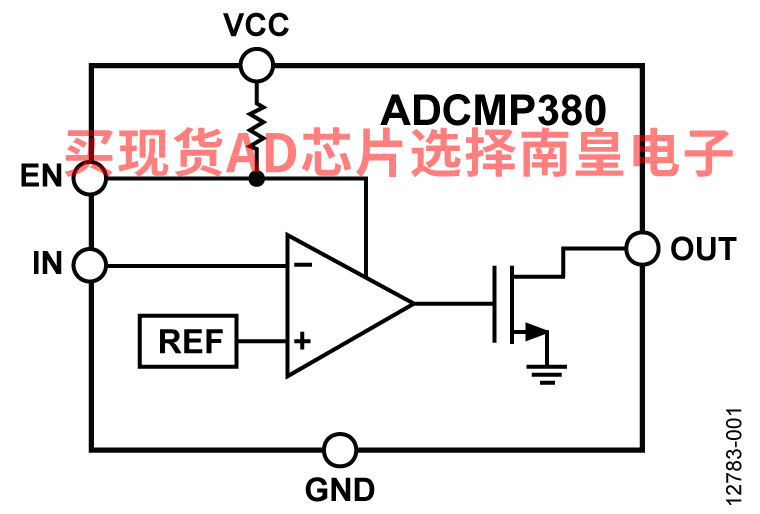

ADCMP380是一款适合一般应用的超低功耗电压比较器，内部集成基准电压源。 超低功耗使该器件适合对电源效率敏感的系统，例如电池供电的便携式设备和电表。

ADCMP380提供0.5 V和1 V两种内部基准电压，全温度范围内的精度分别为±2.2%和±1.6%。此内部基准电压源使得器件能够精确监控低至0.5 V的目标节点。 利用使能输入，无论输入处于何种状态，用户都可以让输出保持低电平。

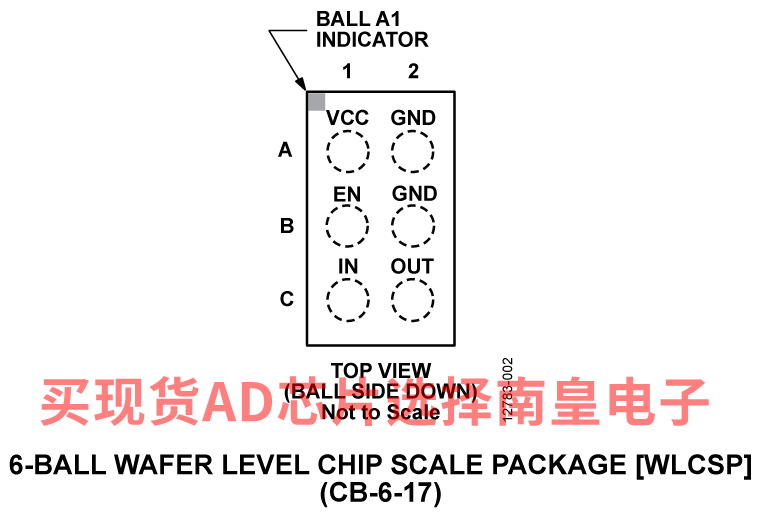

ADCMP380采用6引脚1.46 mm x 0.96 mm WLCSP封装，额定温度范围为−40°C至+85°C。

应用

• 便携式/电池供电设备
• 电池监控器
• 能量采集

• 带片内基准电压源的比较器
• 超低功耗，ICC = 92 nA（典型值）
• 低至0.5 V的精密低压监控
• 传播延迟：23 μs（典型值）
• 开漏型输出

• 在全温度范围内提供精确的内部基准电平
  • 1 V时为±1.6%
  • 0.5 V时为±2.2%
• 使能输入
• 采用1.46 mm x 0.96 mm WLCSP封装
• 工作温度范围： −40°C至+85°C

ADCMP380-1ACBZ-RL7，封装：6-Ball WLCSP (0.96mm x 1.46mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.43（1000+个）

ADCMP380-2ACBZ-RL7，封装：6-Ball WLCSP (0.96mm x 1.46mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.43（1000+个）

ADCMP380-EVALZ：ADCMP380 评估板

ADCMP380-EVALZ 评估具有 0.5 V 内部基准电压源，精度为 ±2.2％ 的 ADCMP380-2 超低功耗电压比较器。ADCMP380-2 的内部精密基准电压源和低输入漏电电流允许用户通过电路电阻器（R1，R2 和 R4）精确监控目标电压。这些电阻器可以配置为向输入端添加所需的磁滞并防止输出端发生振荡。

可用 ADCMP380-EVALZ 的独立供电引脚实现低压监测。用户还可在 ADCMP380-EVALZ 的 VCC_SEL 引脚上外接跳线，使其 VCC 引脚和监测 INPUT 引脚共用一个电源。

用户还可在 ADCMP380-EVALZ 的 OUT_ADCMP380 引脚上外接跳线，使其 VCC 引脚和监测 INPUT 引脚共用一个电源。内置发光二极管 (LED) 装在 ADCMP380-EVALZ 的输出引脚上，以根据 ADCMP380-EVALZ 的输入引脚配置监测引脚状态。

用户可以用 ADCMP380-1 替换板载比较器，使 1 V 的内部基准电压精度提升至 ±1.6％。本用户指南中的示范仅评估 ADCMP380-2。使用 ADCMP380-1模式时，监测的输入和输出电压的电平有所不同。

有关 ADCMP380-2 和 ADCMP380-1 的完整详细信息，请参阅 ADCMP380 数据手册，在使用 ADCMP380-EVALZ 时，必须同时参阅该数据手册和本用户指南。
