ADCLK914是一款采用ADI公司专利的互补双极性(XFCB-3)硅锗(SiGe)工艺技术制造的超快型时钟/数据缓冲器。ADCLK914具备高压差分信号(HVDS)输出，适合用于驱动ADI最新的高速数模转换器(DAC)。ADCLK914具备单个差分开集输出。

ADCLK914缓冲器的工作频率高达7.5 GHz，其传播延迟为160 ps，仅增加110 fs的随机抖动(RJ)。

输入具有100 Ω中心抽头片内端接电阻，并接受LVPECL、CML、CMOS、LVTTL或LVDS(仅交流耦合)。VREF引脚可用来为交流耦合输入提供偏置。

HVDS输出级可以直接将每端1.9 V驱动至端接于VCC的50 Ω传输线路中，从而获得3.8 V的总差分输出摆幅。

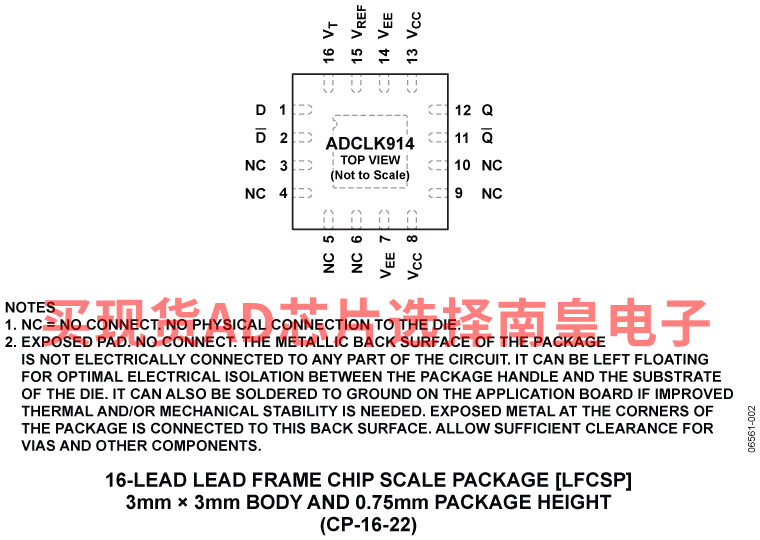

ADCLK914采用16引脚LFCSP封装。额定工作温度范围为扩展的工业温度范围?40°C至+125°C。

应用

• 时钟和数据信号恢复
• 高速转换器时钟
• 宽带通信
• 蜂窝基础设施
• 高速线路接收机
• ATE和高性能仪器仪表
• 电平转换
• 阈值检测

• 7.5 GHz工作频率
• 160 ps传播延迟
• 100 ps输出上升时间/下降时间

• 110 fs随机抖动
• 片内输入端接电阻
• 扩展工业温度范围：
  ?40°C to +125°C
• 3.3 V电源(VCC ? VEE)

ADCLK914BCPZ-R2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：9.41（100-499个）；9.41（1000+个）

ADCLK914BCPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：7.99（1000+个）

ADCLK914BCPZ-WP，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：9.41（100-499个）；7.99（1000+个）

EVAL-ADCLK914：ADCLK914评估板

本页面提供有关评估ADCLK914的评估板文档和订购信息。
