ADCLK905（单输入/单输出）、ADCLK907（双通道单输入/单输出）和ADCLK925（单输入/双输出）为超高速时钟/数据缓冲器，采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造。

ADCLK905/ADCLK907/ADCLK925内置全摆幅射极耦合逻辑（ECL）输出驱动器。对于PECL（正ECL）工作模式，将VCC偏置到正电源，VEE 偏置至接地。对于NECL(负ECL)工作，将VCC偏置至接地，VEE 偏置到负电源。

缓冲器提供95 ps传播延迟就、7.5 GHz反转速率、10 Gbps数据速率和60 fs随机抖动(RJ)。

输入含有100 Ω的中心抽头片内端接电阻。提供VREF引脚用于偏置交流耦合输入。

ECL输出级旨在从各端将800 mW直接驱动至端接于VCC ? 2 V的50 Ω负载，从而获得1.6 V的总差分输出摆幅。

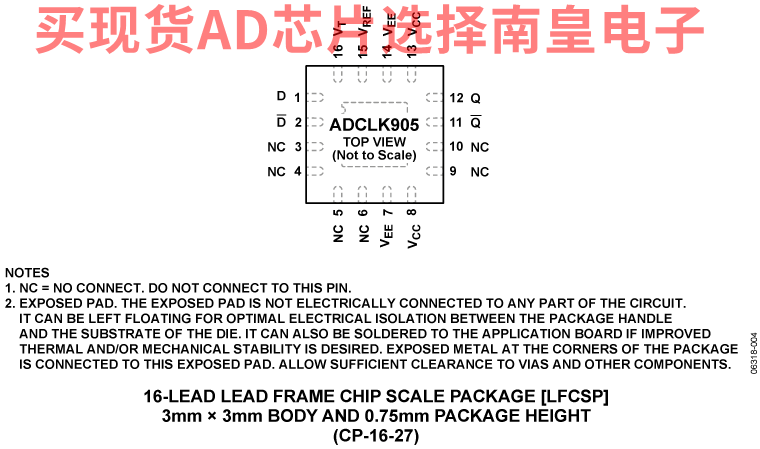

ADCLK905/ADCLK907/ADCLK925提供16引脚LFCSP封装。

应用

• 传播延迟：95 ps
• 反转率：7.5 GHz
• 典型输出上升/下降：60 ps

• 随机抖动(RJ)：60 fs
• 两个输入引脚上均有片内端电极
• 扩展工业温度范围:−40°C至+125°C
• 电源：2.5 V至3.3 V(VCC – VEE)

ADCLK905BCPZ-R2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：6.06（100-499个）；6.06（1000+个）

ADCLK905BCPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.06（100-499个）；5.15（1000+个）

ADCLK905BCPZ-WP，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：6.06（100-499个）；5.15（1000+个）

EVAL-ADCLK905：ADCLK905评估板

本页面提供有关评估ADCLK905的评估板文档和订购信息。
