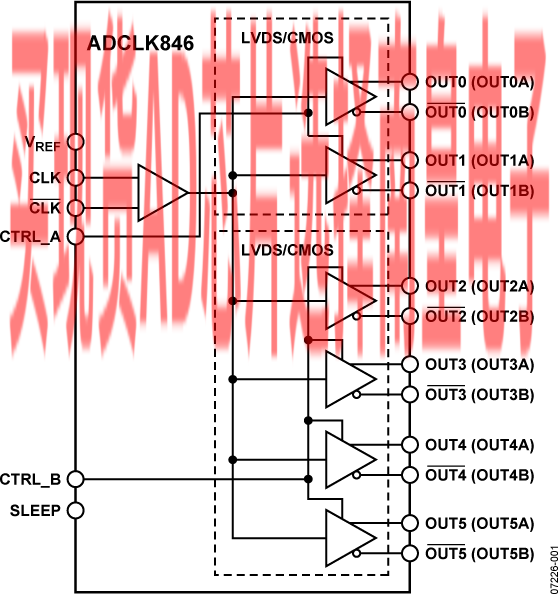

ADCLK846是一款针对低抖动和低功耗优化的1.2 GHz/250 MHz、LVDS/CMOS、扇出缓冲器。可配置范围为6 LVDS至12 CMOS输出，包括LVDS和CMOS输出的组合。两条控制线路用于确定固定模块输出是LVDS输出还是CMOS输出。

时钟输入接受各种单端和差分逻辑电平，包括LVPECL、LVDS、HSTL、CML和CMOS。

表8提供用于各类连接的接口选项。SLEEP引脚使能睡眼模式以关断器件的电源。

这款器件采用24引脚LFCSP封装，工作温度范围为?40℃至+85℃的标准工业温度范围。

• 可选LVDS/CMOS输出
• 多达6 LVDS（1.2 GHz）或者12 CMOS（250 MHz）输出
• 每通道功耗：<16 mW（工作频率为100 MHz）
• 综合抖动：54 fs（12 kHz至20 MHz）
• 附加宽带抖动：100 fs

• 传播延迟：2.0 ns（LVDS）
• 输出上升/下降时间：135 ps（LVDS）
• 输出至输出偏斜：65 ps（LVDS）
• 睡眠模式
• 引脚可编程控制
• 1.8 V电源

ADCLK846BCPZ，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：5.65（100-499个）；4.8（1000+个）

ADCLK846BCPZ-REEL7，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.65（100-499个）；4.8（1000+个）

EVAL-ADCLK846：ADCLK846评估板

ADCLK854数据手册包含有关该器件技术规格和操作的完整技术详细信息，在使用评估板时应加以参考。

ADCLK854是一款高性能时钟扇出缓冲器。评估板采用高质量的Rogers电介质材料制造。传输线路路径尽可能以差分方式靠近100 Ω。
