ADBMS6816是一款多单元电池堆监控器，可测量多达六个串联连接的电池单元，总测量误差(TME)小于1.5 mV。ADBMS6816具有0 V至5 V的电池测量范围，适合大多数电池化学应用。可在304 μs内完成所有六个电池电压测量，并可以选择较低的数据采集速率以实现高降噪抑制。

可将多个ADBMS6816器件串联，以便同时监测更长串的高压电池组。每个ADBMS6816都有一个isoSPI接口，用于进行不受RF干扰的远距离高速通信。

多个器件以菊花链形式连接，通过最顶端或底端的器件连接到主处理器。该菊花链可双向操作，即使通信路径出错，也能确保通信完整性。

电池堆可直接为ADBMS6816供电，也可采用隔离电源对其供电。ADBMS6816包括针对每个电池的被动均衡，可对每个单元进行单独的脉宽调制(PWM)占空比控制。其他特性包括一个板载5 V稳压器、七个通用的输入/输出(GPIO)线路和一种电流消耗可降低至5.5 μA的休眠模式。

应用

• 电动和混合动力汽车
• 备用电池系统
• 电网储能
• 高功率便携式设备

• 最多可测量 6 个串联电池单元
• 最大寿命总测量误差：1.5 mV
• 可堆叠架构支持数百个单元
• 内置式 isoSPI 接口
  • 2 Mbps 隔离式串行通信
  • 使用一根双绞线，最长 20 米
  • 低 EMI 易感性和辐射
  • 双向断线保护
  • 电容器或变压器耦合
• 可热插拔，无需外部保护
• 专为高可靠性系统而设计
  • 包括冗余单元测量
  • 运行模式的诊断范围

• 只需 304 μ秒即可测量系统中的所有单元
• 具有可编程噪声滤波器的 16 位 ADC
• 无源单元平衡，每通道高达 300 mA，具有可编程 PWM
• 7 个 GPIOx 端口或模拟输入
  • 温度或其他传感器输入
  • 可配置为 I2C 或 SPI 主器件
• 可容纳 ±5 V 母线电压
• 休眠模式电源电流：5.5 μA
• 具有裸焊盘的 48 引脚 LQFP 封装
• AEC-Q100 适用于汽车应用

ADBMS6816WCSWZ，封装：48-Lead LQFP (7mm x 7mm w/ EP)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：

ADBMS6816WCSWZ-RL，封装：48-Lead LQFP (7mm x 7mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：

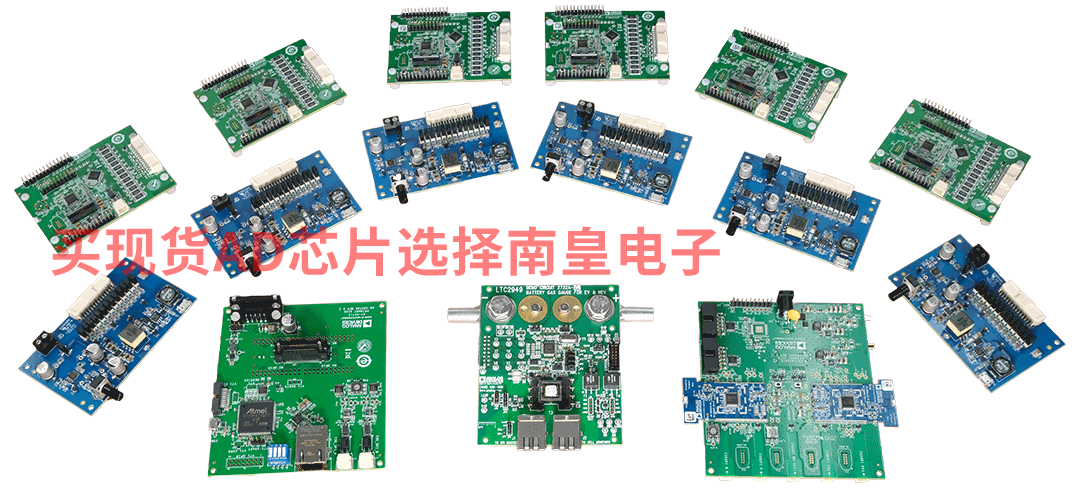

EV-K800A0-1512AZ：无线电池管理系统(wBMS)评估套件

ADI是无线电池管理系统(wBMS)技术领域的领先企业之一。此页面包含有关提供给客户进行系统评估的ADI wBMS评估套件(EV-K800A0-1512AZ)信息。该套件用于演示、早期可行性研究、系统分析和快速原型制作。

EV-K800A0-1512AZ套件包括六个无线电池单元监视器(EV-C800X11512Z)，以及检测电池参数并通过wBMS协议发送至轻型双管理器(EV-L850 A1Z)的wBMS节点。该套件还包含六个电池单元仿真器板(AD12CSBZ)，用于仿真电池参数。
