ADBMS1818是一款多单元电池堆监控器，可测量多达18个串联连接的电池单元，总测量误差小于3.0 mV。ADBMS1818具有0 V至5 V的电池测量范围，适合大多数电池化学应用。可在290 μs内测量所有18个电池单元，并选择较低的数据采集速率以便降噪。

可将多个ADBMS1818器件串联，以便同时监测很长的高压电池串。每个ADBMS1818都有一个isoSPI接口，用于进行不受RF干扰的远距离高速通信。多个器件以菊花链形式连接，并为所有器件连接一个主机处理器。该菊花链可双向操作，即使通信路径出错，也能确保通信完整性。

电池堆可直接为ADBMS1818供电，也可采用隔离电源对其供电。ADBMS1818具有针对每个电池单元的被动式平衡和个别PWM占空比控制功能。其他特性包括一个板载5 V调节器、九个通用I/O线路和睡眠模式（在此模式下，功耗降至6 μA）。

所有注册商标和商标均属各自所有人所有。受多个美国专利8908779、9182428和9270133保护。

应用

• 备用电池系统
• 电网储能
• 住宅储能
• UPS
• 高功率便携式设备

• 最多可测量 18 个串联电池单元
• 最大总测量误差为 3.0 mV
• 高压系统的可堆叠架构内置 isoSPI 接口
• 1Mb 隔离式串行通信
• 使用一根双绞线，最长 100 米
• 低 EMI 易感性和辐射
• 双向断线保护
• 只需 290 μs 即可测量系统中的所有单元
• 同步电压和电流测量

• 带有可编程三阶噪声滤波器的 16 位 Δ-Σ ADC
• 无源电池平衡，最大 200 mA（最大值），具有可编程脉冲宽度调制
• 9 个通用数字 I/O 或模拟输入
• 温度或其他传感器输入
• 可配置为 I2C 或 SPI 主器件
• 休眠方式电源电流为 6μA
• 64 引脚 eLQFP 封装

ADBMS1818ASWAZ，封装：LQFP 1.4 MM W/ THERMAL PAD，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：9.84（100-499个）；8.5（1000+个）

ADBMS1818ASWAZ-R7，封装：LQFP 1.4 MM W/ THERMAL PAD，包装形式及数量：卷带，300，工作温度：-40 to 85C，AD官网报价：9.84（100-499个）；8.5（1000+个）

ADBMS1818ASWAZ-RL，封装：LQFP 1.4 MM W/ THERMAL PAD，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：9.84（100-499个）；8.5（1000+个）

ADBMS1818ASWZ，封装：64-Lead LQFP (10mm x 10mm w/ EP)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：9.84（100-499个）；8.5（1000+个）

ADBMS1818ASWZ-R7，封装：64-Lead LQFP (10mm x 10mm w/ EP)，包装形式及数量：卷带，300，工作温度：-40 to 85C，AD官网报价：9.84（100-499个）；8.5（1000+个）

ADBMS1818ASWZ-RL，封装：64-Lead LQFP (10mm x 10mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：9.84（100-499个）；8.5（1000+个）

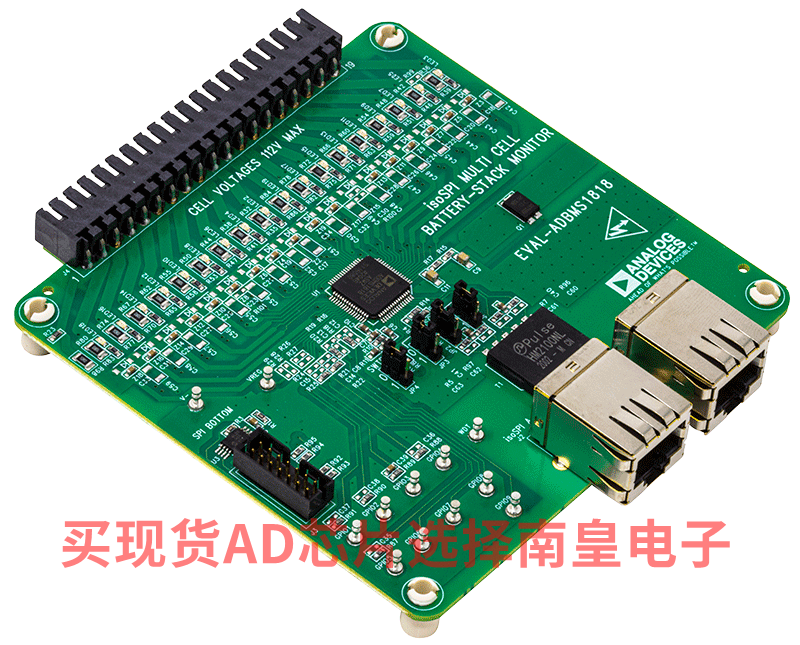

EVAL-ADBMS1818：集成菊花链接口的18单元电池堆监控器

ADBMS1818是一款多单元电池堆监控器，可测量多达18个串联连接的电池单元，总测量误差小于3.2mV。ADBMS1818具有0 V至5 V的电池测量范围，适合大多数电池化学应用。可在290μs内测量所有18个电池单元，并选择较低的数据采集速率以便降噪。

可将多个ADBMS1818器件串联，以便同时监测很长的高压电池串。每个ADBMS1818都有一个isoSPI接口，用于进行不受RF干扰的远距离高速通信。多个器件以菊花链形式连接，并为所有器件连接一个主机处理器。该菊花链可双向操作，即使通信路径出错，也能确保通信完整性。

电池堆可直接为ADBMS1818供电，也可采用隔离电源对其供电。ADBMS1818具有针对每个电池单元的被动式平衡和个别PWM占空比控制功能。其他特性包括一个板载5V调节器、九个通用I/O线路和休眠模式（在此模式下，功耗降至6μA）。

应用

备用电池系统 电网储能 高功率便携式设备
