ADAU7118 将四个立体声脉冲密度调制 (PDM) 比特流转换为一个脉冲编码调制 (PCM) 输出流。PDM 数据的源可以是八个麦克风或其他 PDM 源。PCM 音频数据以 IC 间串行 (I2S) 或时域多路复用 (TDM) 格式在串行音频接口端口上输出。

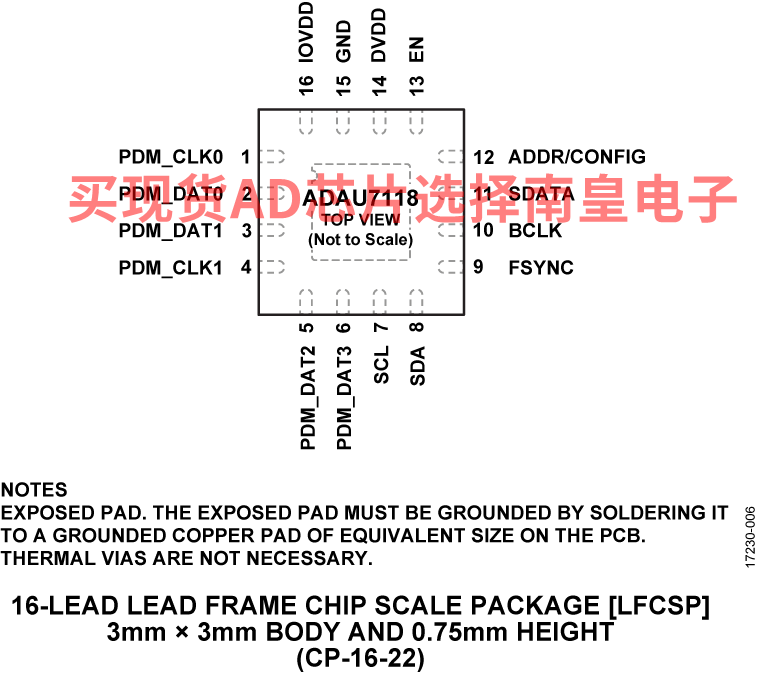

ADAU7118 可在商业级温度范围（−40°C 至 +85°C）内工作。ADAU7118 采用 16 引脚、3 mm × 3 mm、0.40 mm 间距的引线框芯片尺寸级封装 (LFCSP)。

请注意，在整个数据手册中，多功能引脚（例如 ADDR/CONFIG）可能使用引脚全称或引脚的单一功能指代，例如 ADDR（当仅与该功能相关时）。

应用

• 麦克风阵列
• 移动计算
• 便携式电子设备
• 消费电子设备
• 专业电子设备

• 8通道数字麦克风PDM音频输入
• PDM至PCM音频数据的16、32或64倍抽取速率
• 24位分辨率，可支持高声压级(SPL)麦克风
• 126 dB A加权SNR
• 输出采样速率：4 kHz至192 kHz
• 位时钟速率：64、128、192、256、384或512倍输出采样速率
• 双路输出PDM时钟
• 自动PDM时钟产生
• 移除BCLK时自动关断

• 可选控制I2C或硬件工作模式
• 8通道DVDD工作电流：1.2 mA（48 kHz频率采样速率和1.8 V电源电压时）
• 从机I2S或TDM输出接口
• 最多支持TDM-16
• 可配置TDM时隙路由和尺寸
• I/O电源电压范围：1.70 V至3.63 V
• DVDD电源电压范围：1.10 V至1.98 V
• DVDD关断电流：<5 μA（典型值）
• 16引脚、3 mm × 3 mm、0.50 mm间距LFCSP封装
• 上电复位

ADAU7118ACPZRL，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；2.78（1000+个）

ADAU7118ACPZRL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.7（100-499个）；2.78（1000+个）

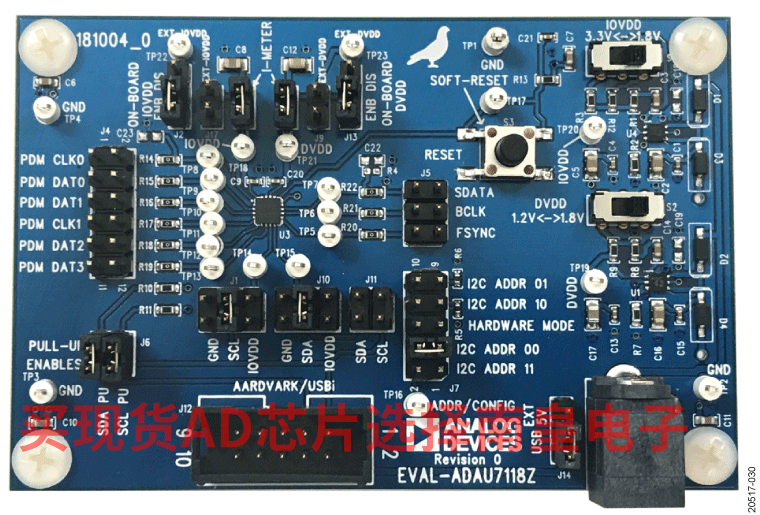

EVAL-ADAU7118：ADAU7118 评估板

ADAU7118 转换器可从 MEMS（微机电系统）麦克风接收脉冲密度调制信号，并将其转换为 I2S（IC 间串行总线）信号或时域多路复用 (TDM) 串行通信总线信号。EVAL-ADAU7118Z 可设置为在硬件模式下工作，或配置为通过 I2C 通信接口对 ADAU7118 进行控制。可通过间距为 0.1 英寸的接头引脚访问 I2S 串行接口。这些接头上提供脉冲密度调制 (PDM) 数据和时钟接口。该评估板可以连接到外部 5 V 直流电源并接地，也可以由 USB 接口供电。板载稳压器可提供 3.3 V、1.8 V 和 1.2 V 电源。该评估板可配置为对板载稳压器进行旁路，从而完全由外部电源供电。ADAU7118 的电流测量由提供的接头引脚执行。

可通过 I2C 接口控制 ADAU7118。小型外部接口板 EVAL-ADUSB2EBZ (USBi) 连接到 PC USB 端口，并通过带状电缆提供对评估板的 I2C 访问。从用户提供的 I2C 主控制器对评估板进行控制时，不需要 USBi。EVAL-ADUS2EBZ 随 EVAL-ADAU7118Z 评估板一起提供，无需单独购买。

Automated Register Window Builder 图形用户界面 (GUI) 可以简化在 Windows PC 环境中对器件进行编程的过程。此外，还可以使用 SigmaStudio GUI 来控制 ADAU7118。该评估板用于 ADAU7118 的功能演示以及性能测试。
