ADAU7112 将立体声脉冲密度调制 (PDM) 比特流转换为一个脉冲编码调制 (PCM) 输出流。PDM 数据的源可以是两个麦克风或其他 PDM 源。PCM 音频数据以 IC 间串行 (I2S) 或时域多路复用 (TDM) 格式在串行音频接口端口上输出。

ADAU7112 可在商业级温度范围（−40°C 至 +85°C）内工作。ADAU7112 采用无卤素 9 球 1.26 mm × 1.26 mm 0.4 mm 间距晶圆级芯片规模封装 (WLCSP)。

应用

• 移动计算
• 便携式电子设备
• 消费电子设备
• 专业电子设备

• 来自数字麦克风的 2 路 PDM 音频输入
• 64× 的 PDM 至 PCM 音频数据抽取率
• 24 位分辨率，支持高声压级 (SPL) 麦克风
• 126 dB A 加权 SNR
• 4 kHz 至 96 kHz 输出采样速率
• 比特时钟速率为 64×、128×、192×、256×、384× 或 512× 输出采样速率
• 自动 PDM 时钟产生
• BCLK 移除后自动关断

• 在 48 kHz 采样速率和 1.8 V 电源时，DVDD 工作电流为 0.36 mA
• 从机 I2S 或 TDM 输出接口
• 最高支持 TDM-16
• 可配置 TDM 插槽
• I/O 电源电压范围为 1.70 V 至 3.63 V
• DVDD 内核电源电压范围为 1.10 V 至 1.98 V
• 4 μA 的典型 DVDD 关断电流
• 9 球 1.26 mm × 1.26 mm 0.4 mm 间距 WLCSP
• 上电复位

ADAU7112ACBZR7，封装：9-Ball WLCSP (1.26mm x 1.26mm x 0.50mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.47（100-499个）；1.11（1000+个）

ADAU7112ACBZRL，封装：9-Ball WLCSP (1.26mm x 1.26mm x 0.50mm)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：1.47（100-499个）；1.11（1000+个）

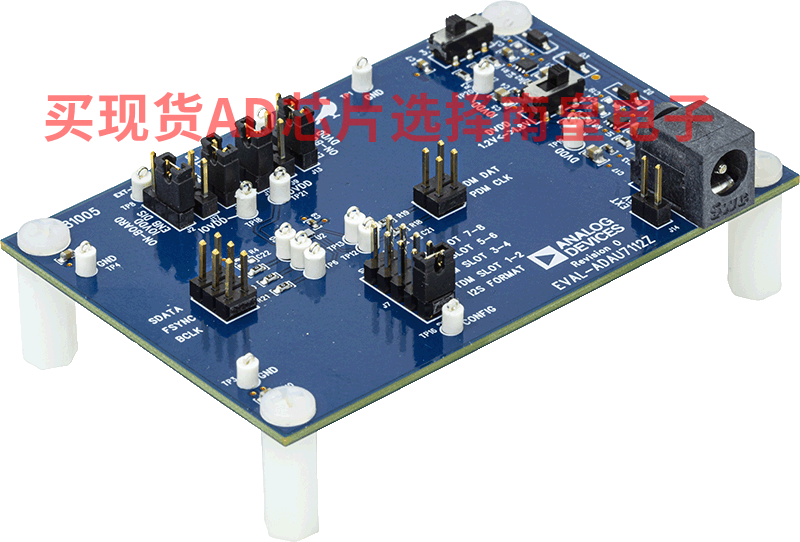

EVAL-ADAU7112：ADAU7112 评估板

本用户指南介绍 EVALADAU7112Z 评估板的设计和设置，该评估板可以配置为在多种不同硬件模式下工作。可通过间距为 0.1 英寸的接头引脚访问 I2S/时分复用 (TDM) 串行接口。这些接头上提供脉冲密度调制 (PDM) 数据和时钟接口。

可以通过多种方式为该评估板供电：

使用 J14 接头提供外部 5 V 直流电源并接地 使用 J8 电源连接器提供外部 5 V 电源（未包含） 使用绕过板载稳压器的外部电源直接供电

板载稳压器可提供 3.3 V、1.8 V 和 1.2 V 电源。ADAU7112 的电流测量可由提供的接头引脚执行。

该评估板用于 ADAU7112 的功能演示以及性能测试。

有关完整的详细信息，请参阅 ADAU7112 的数据手册，在使用评估板时，必须同时参阅本用户指南。
