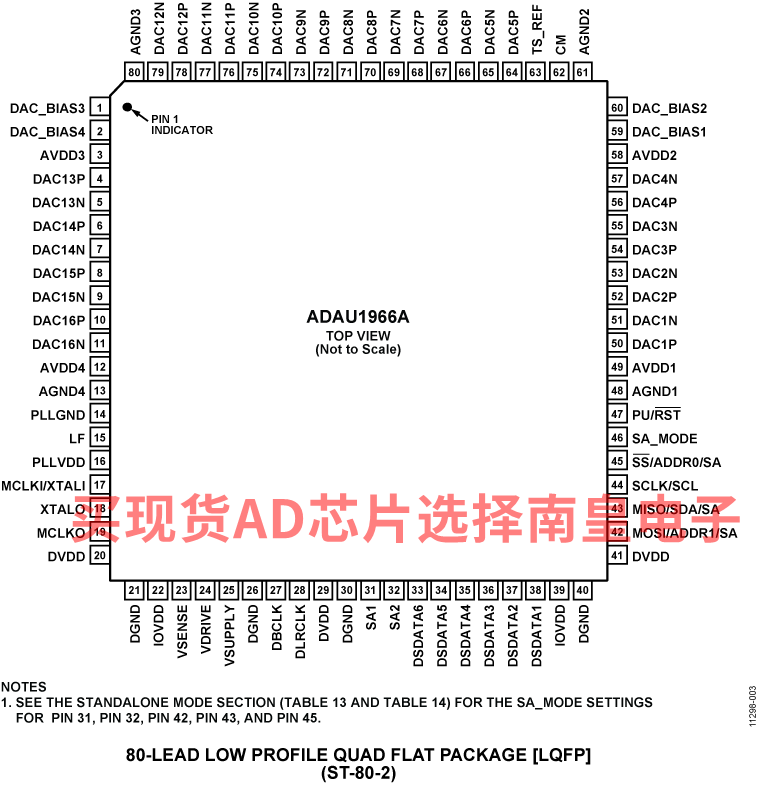

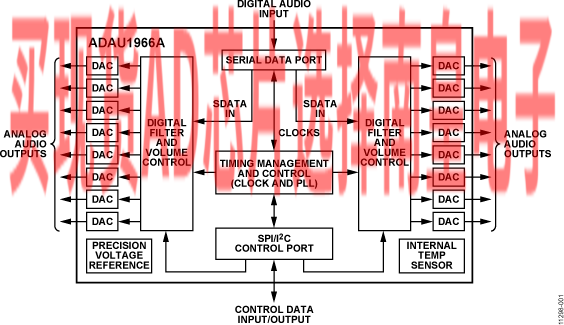

ADAU1966A是一款高性能、单芯片数模转换器(DAC)，内置16个DAC，提供差分或单端输出，采用ADI公司的多位Σ-Δ专利架构。它具有一个串行外设接口(SPI)/I2C端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1966A采用2.5 V数字电源和3.3 V模拟电源供电，内置线性调节器，可从模拟电源电压产生数字电源电压。ADAU1966A采用80引脚LQFP封装。

ADAU1966A设计用于低EMI环境，系统架构和电路设计架构均明显体现了这一点。它利用板上PLL从外部左右帧时钟(LRCLK)获得内部主时钟，因而无需独立的高频主时钟，并且无论是否存在位时钟，它都可使用。DAC设计采用ADI公司新的连续时间架构，使电磁辐射进一步降低。通过使用2.5 V数字电源，功耗达到较小，数字波形幅度更小，辐射也进一步降低。

请注意，在整篇数据手册中，多功能引脚（如SCLK/SCL）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。

应用

• 汽车音频系统
• 家庭影院系统
• 数字音效处理器

• 差分或单端电压DAC输出
• DAC动态范围：114 dB，
  A加权，差分
• 总谐波失真加噪声(THD + N)：−97 dB，差分
• DAC动态范围：110 dB，
  A加权，单端
• THD + N：−95 dB，单端
• 2.5 V（数字）和3.3 V（模拟）以及输入/输出(I/O)电源

• 总静态功耗：299 mW
• 锁相环(PLL)产生的主时钟或直接主时钟MCLK
• 低电磁干扰(EMI)设计
• 线性调节器驱动器，可产生数字电源
• 支持24位和32 kHz至
  192 kHz采样速率
• 低传播延时192 kHz采样速率模式
• 欲了解更多特性，请参考数据手册

ADAU1966AWBSTZ，封装：80-Lead LQFP (14mm x 14mm)，包装形式及数量：托盘，90，工作温度：-40 to 105C，AD官网报价：8.14（100-499个）；6.52（1000+个）

ADAU1966AWBSTZ-RL，封装：80-Lead LQFP (14mm x 14mm)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：8.14（100-499个）；6.52（1000+个）

EVAL-ADAU196XAZ：ADAU1962A/ADAu1966A评估板

EVAL-ADAU196xAZ评估板允许用户评估12通道数模转换器(DAC) ADAU1962A或16通道DAC ADAU1966A。评估板将提供位时钟、LR时钟和主时钟，并且可接受6或8个双通道I2S数据流或多个TDM（时分多路复用）数据流。

该板集成带有RCA和光学连接器的S/PDIF接收器，以及一个分立式串行音频接口。模拟输出可通过8个立体声TRS迷你插孔访问。

ADAU196xA可通过I2C或SPI接口控制。小型外部接口板EVAL-ADUSB2EBZ（亦称为USBi）连接至PC USB端口，通过扁平电缆提供针对评估板的I2C或SPI访问。提供图形用户界面(GUI)程序——Automated Register Window Builder——以便在Microsoft Windows PC环境下轻松对芯片编程。评估板允许对大部分ADAU196xA特性进行演示和性能测试，包括高性能DAC操作。
