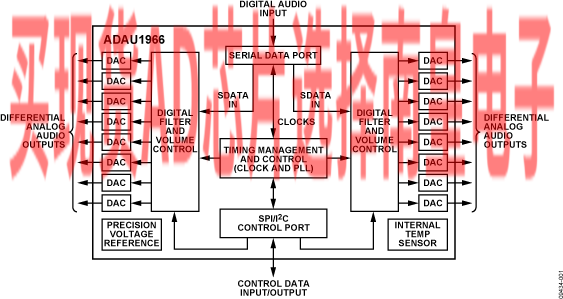

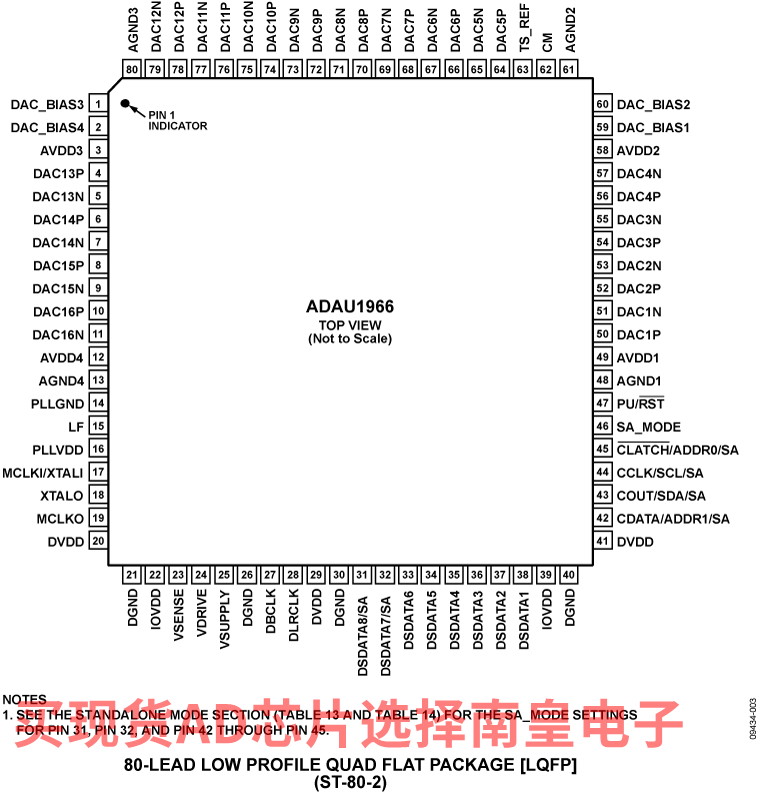

ADAU1966是一款高性能、单芯片DAC，内置16个数模转换器(DAC)，提供差分输出，采用ADI公司的多位Σ-Δ专利架构。它具有一个SPI/I2C端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1966 采用 2.5 V 数字、3.3 V 或 5 V IOVDD、5 V 模拟电源供电。内置线性调节器，可从模拟电源电压产生数字电源电压。ADAU1966采用80引脚LQFP封装。

ADAU1966设计用于低EMI环境，系统架构和电路设计架构均明显体现了这一点。它利用片上PLL从外部LR（帧）时钟、MCLK或外部晶振获得主时钟，因而无需独立的高频主时钟，并且也可以结合位时钟使用。DAC设计采用ADI公司新的连续时间架构，使电磁辐射进一步降低。通过使用2.5 V数字电源，功耗达到较小，数字波形幅度更小，辐射也进一步降低。

应用

• 汽车音频系统
• 家庭影院系统
• 数字音效处理器

• DAC动态范围和SNR：118 dB
• THD + N：-98 dB
• DAC 差分电压输出
• 2.5 V 数字、5 V 模拟、3.3 V 或 5 V I/O 电源
• 总静态功耗 521 mW（32.6 mW/通道）
• PLL 产生的主时钟或MCLK直接主时钟
• 低电磁辐射设计

• 线性调节器驱动器，可产生数字电源
• 支持 24 位和 32 kHz 至 192 kHz 采样速率
• 低传播延时192 kHz采样速率模式
• 对数音量控制，具有自动缓升功能
• 温度传感器数字读取精度达 ±3 ℃
• SPI与I2C可控，可提高灵活性
• 欲了解更多特性，请参考数据手册

ADAU1966WBSTZ，封装：80-Lead LQFP (14mm x 14mm)，包装形式及数量：托盘，90，工作温度：-40 to 105C，AD官网报价：

ADAU1966WBSTZRL，封装：80-Lead LQFP (14mm x 14mm)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：

EVAL-ADAU1966：ADAU1966/ADAU1962 评估板

EVAL-ADAU1966Z和EVAL-ADAU1962Z评估板允许用户评估12通道数模转换器(DAC) ADAU1962或16通道DAC ADAU1966。评估板将提供位时钟、LR时钟和主时钟，并且可接受6或8个双通道I2S数据流或多个TDM（时分多路复用）数据流。该板集成带有RCA和光学连接器的S/PDIF接收器，以及一个分立式串行音频接口。通过两个db-25连接器可获得模拟输出，并且通道1和通道2均可连接到板载耳机驱动器，通过立体声TRS迷你插孔输出。

EVAL-ADAU196x可通过I2C或SPI接口控制。小型外部接口板EVAL-ADUSB2EBZ（亦称为USBi）连接至PC USB端口，通过扁平电缆提供针对评估板的I2C或SPI访问。评估板自带USBi。提供图形用户界面(GUI)程序——Automated Register Window Builder——以便在MicrosoftWindows PC环境下轻松对芯片编程。评估板允许对大部分ADAU196x特性进行演示和性能测试，包括高性能DAC操作。

---

EVAL-ADUSB2EBZ：ADUSB2EBZ评估板

ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

安装USBi板的步骤如下：
将USB电缆连接到PC上的空闲USB端口和USBi板上。 Windows将会运行“发现新硬件向导”。 选择“从列表或特定位置安装”，然后单击“下一步”。 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。



该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
