ADAU1962A是一款高性能、单芯片数模转换器(DAC)，内置12个DAC，提供差分或单端输出，采用ADI公司的多位Σ-Δ专利架构。它具有一个串行外设接口(SPI)/I2C端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1962A采用2.5 V数字电源和3.3 V模拟电源供电，内置线性调节器，可从模拟电源电压产生数字电源电压。ADAU1962A采用80引脚LQFP封装。

ADAU1962A设计用于低EMI环境，系统架构和电路设计架构均明显体现了这一点。它利用板上PLL从外部左右帧时钟(LRCLK)获得内部主时钟，因而无需独立的高频主时钟，并且无论是否存在位时钟，它都可使用。DAC设计采用ADI公司新的连续时间架构，使电磁辐射进一步降低。通过使用2.5 V数字电源，功耗达到较小，数字波形幅度更小，辐射也进一步降低。

请注意，在整篇数据手册中，多功能引脚（如SCLK/SCL）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。

应用

• 汽车音频系统
• 家庭影院系统
• 数字音效处理器

• 差分或单端电压DAC输出
• DAC动态范围：114 dB，
  A加权，差分
• 总谐波失真加噪声(THD + N)：−97 dB，差分
• DAC动态范围：110 dB，
  A加权，单端
• THD + N：−95 dB，单端
• 2.5 V（数字）和3.3 V（模拟）以及输入/输出(I/O)电源

• 总静态功耗：249 mW
• 锁相环(PLL)产生的主时钟或直接主时钟MCLK
• 低电磁干扰(EMI)设计
• 线性调节器驱动器，可产生数字电源
• 支持24位和32 kHz至192 kHz采样速率
• 低传播延时192 kHz采样速率模式
• 欲了解更多特性，请参考数据手册

ADAU1962AWBSTZ，封装：80-Lead LQFP (14mm x 14mm)，包装形式及数量：托盘，90，工作温度：-40 to 105C，AD官网报价：6.52（100-499个）；5.21（1000+个）

ADAU1962AWBSTZ-RL，封装：80-Lead LQFP (14mm x 14mm)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.52（100-499个）；5.21（1000+个）

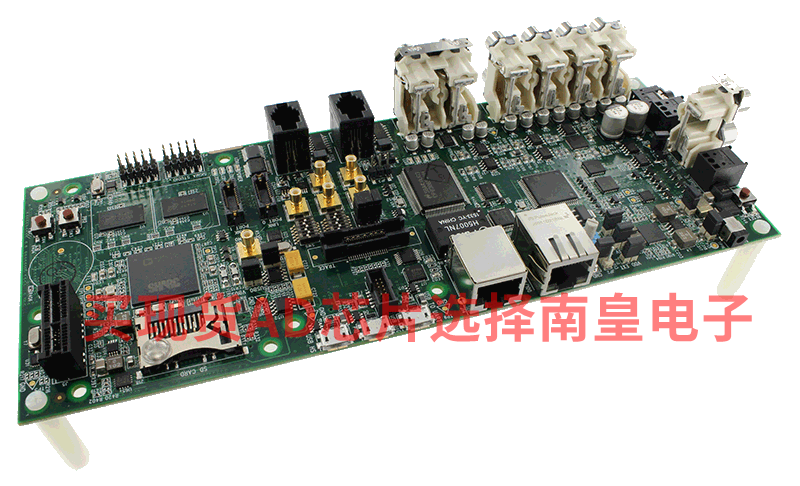

EVAL-SC589-EZLITE：面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC589评估硬件（529引脚CSPBGA）

ADSP-SC589 EZ-KIT Lite和EZ-Board是针对ADSP-SC58x系列SHARC处理器的评估系统。 ADSP-SC589处理器基于具有ARM Cortex-A5处理器内核的SHARC+双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。 此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite版本提供用于CrossCore Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。

扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。 采用I2C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。 唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。

本评估板可与CrossCore Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。 该开发环境有助于先进应用代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器
