ADAU1850 是一款编解码器，具有三个输入和一个输出，包含一个数字信号处理器。从模拟输入到 DSP 内核再到模拟输出的路径已针对低延迟进行优化，适用于降噪耳机。通过加入少量无源组件，ADAU1850 提供了完整的耳机解决方案。

ADAU1850 采用小型 28 球 2.957 mm × 1.757 mm 晶圆级芯片尺寸封装 (WLCSP)。

应用

• 降噪手机、耳机和头戴式耳机
• 蓝牙主动降噪 (ANC) 手机、耳机和头戴式耳机
• 个人导航套件
• 数字照相机和摄像机
• 乐器效果处理器
• 多媒体扬声器系统
• 智能电话

• 可编程的 FastDSP 音频处理器
  • 高达 768 kHz 的采样率
  • 双二阶滤波器、限制器、音量控制、混频
• 低延迟 24 位 ADC 和 DAC
  • 106 dB SNR（信号通过具有 A 加权滤波器的 ADC）
  • 110 dB 综合 SNR（信号通过具有 A 加权滤波器的 DAC 和耳机）
• 8 kHz 至 768 kHz 的串行端口采样率
• 5 μs 模拟到模拟群延迟
• 用于 13 级均衡器的可编程双精度 MAC 引擎
• 3 个模拟输入（2 个差分和 1 个单端），可配置为麦克风或线路输入
• 模拟差分音频输出可配置为线路输出或麦克风驱动器

• 支持 30 kHz 至 27 MHz 范围内任何输入时钟频率的 PLL
• 1 通道 ASRCI，3 通道 ASRCO
• 串行音频端口支持 I2S、左对齐或高达 16 通道的时分复用
• 2 个内插器和 4 个抽取器，具有灵活路由
• 电源
  • 模拟 AVDD 为 1.8 V（典型值）
  • 数字 I/O IOVDD 为 1.8 V 至 3.3 V
  • 耳机 HPVDD 为 1.8 V
  • 耳机 HPVDD_L 为 1.2 V 至 1.8 V
• 控制/通讯接口
  • I2C、SPI 或 UART
• 28 球 0.4 mm 间距 2.957 mm × 1.757 mm WLCSP

ADAU1850BCBZRL，封装：28-ball WLCSP (2.957mm x 1.757mm x 0.5mm)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：6（1000+个）

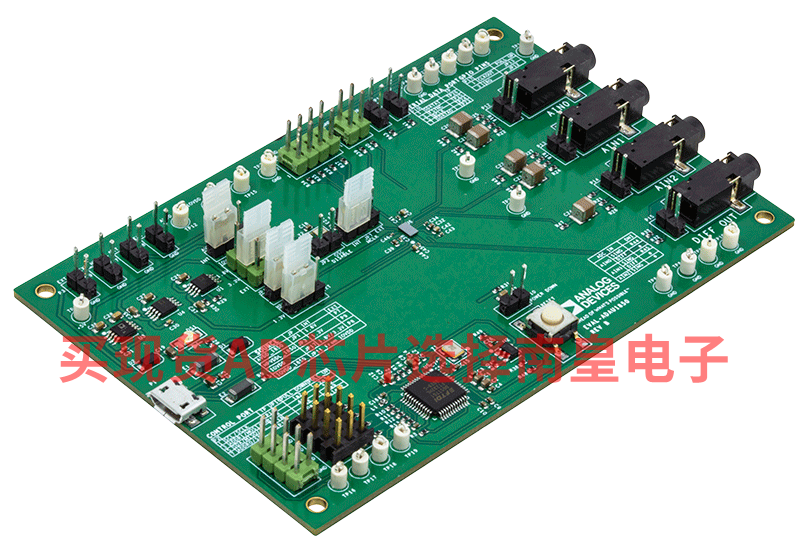

EVAL-ADAU1850：评估 ADAU1850 三个 ADC、一个 DAC、具有音频/快速 DSP 的低功耗编解码器

本用户指南介绍了 EVALADAU1850EBZ 评估板的设计和设置。

此评估板可用于访问 ADAU1850 上的所有模拟和数字输入/输出。ADAU1850 内核通过 ADI 公司的 Lark Studio 软件进行控制，该软件通过 USB 连接到 EVAL-ADAU1850EBZ。软件开发工具套件 (SDK) 也由ADI公司提供，用于数字码开发。

EVAL-ADAU1850EBZ 可由 USB 总线供电，也可由单个 3.8 V 至 5 V 电源供电。这些电源选项都调节到 EVAL-ADAU1850EBZ 所需的电压。印刷电路板 (PCB) 采用 4 层设计，内层上有接地平面和电源平面。EVAL-ADAU1850EBZ 包含用于连接外部麦克风和扬声器的连接器。主时钟可在外部提供，也可由板载 24.576 MHz 振荡器提供。
