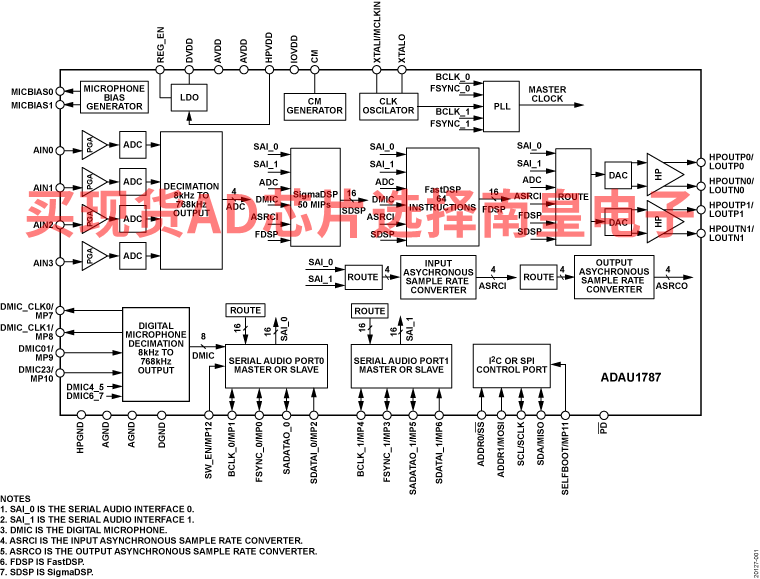

ADAU1787 是一款具有四个输入和两个输出的编解码器，其中整合了两个数字信号处理器 (DSP)。从模拟输入到 DSP 内核再到模拟输出的路径已针对低延迟进行优化，适用于噪声消除耳机。通过加入少量无源组件，ADAU1787 提供了完整的耳机解决方案。

请注意，在整个数据手册中，多功能引脚（例如 BCLK_0/MP1）可能使用引脚全称指代，也可能使用引脚的单一功能指代，例如 BCLK_0（在仅与该功能相关时）。

应用

• 噪声消除手机、耳机和头戴式耳机
• 蓝牙 ANC 手机、耳机和头戴式耳机
• 个人导航设备
• 数字照相机和摄像机
• 乐器效果处理器
• 多媒体扬声器系统
• 智能电话

• 可编程的 FastDSP 音频处理器
  • 高达 768 kHz 的采样率
  • 双二阶滤波器、限制器、音量控制、混频
• 28 位 SigmaDSP 音频处理内核
  • 可使用 SigmaStudio 进行可视化编程
  • 高达 50 MIPS 性能
• 低延迟 24 位 ADC 和 DAC
  • 96 dB SNR（信号通过具有 A 加权滤波器的 PGA 和 ADC）
  • 105 dB 综合 SNR（信号通过具有 A 加权滤波器的 DAC 和耳机）
• 串行端口 fSYNC 频率范围为 8 kHz 至 768 kHz
• 模拟输入至模拟输出的群延时为 5 μs (fS = 768 kHz)，带 FastDSP 旁路（零指令）
• 4 个单端模拟输入，可配置为麦克风或线路输入
• 8 个数字麦克风输入
• 2 个模拟差分音频输出，可配置为线路输出或麦克风驱动器

• 支持 30 kHz 至 27 MHz 范围内任何输入时钟频率的 PLL
• 全双工，4 通道 ASRC
• 2 个 16 通道串行音频端口，支持 I2S、左对齐或高达 TDM16
• 8 个内插器和 8 个抽取器，具有灵活路由
• 电源
  • 模拟 AVDD 为 1.8 V（典型值）
  • 数字 I/O IOVDD 为 1.1 V 至 1.98 V
  • 数字 DVDD 为 0.9 V（典型值）
• 低功耗（典型立体声 ANC 设置为 11.079 mW）
• I2C 和 SPI 控制接口，从 I2C EEPROM 自引导
• 灵活 GPIO

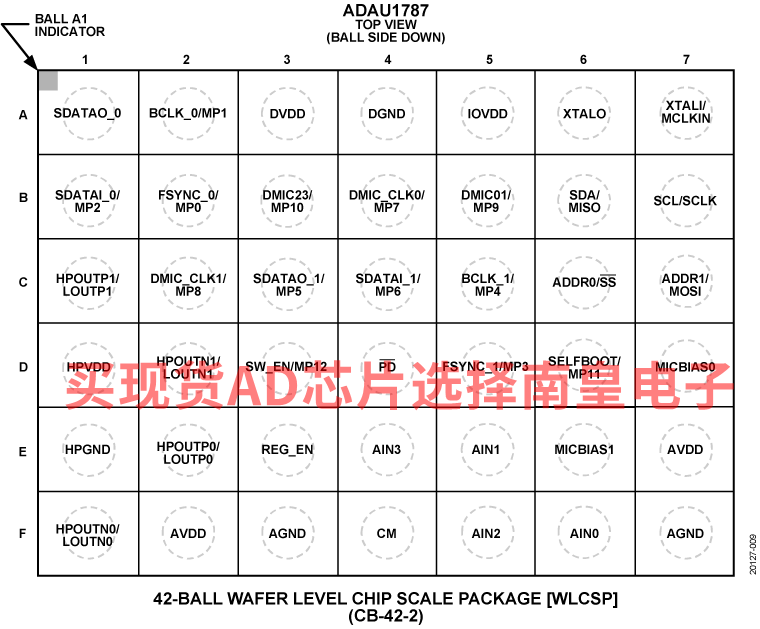

• 42 球 0.35 mm 间距 2.695 mm × 2.320 mm WLCSP

ADAU1787BCBZRL，封装：42-Ball WLCSP (2.695mm x 2.320mm x 0.47mm)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：10.29（1000+个）

ADAU1787BCBZRL7，封装：42-Ball WLCSP (2.695mm x 2.320mm x 0.47mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：13.69（100-499个）；10.29（1000+个）

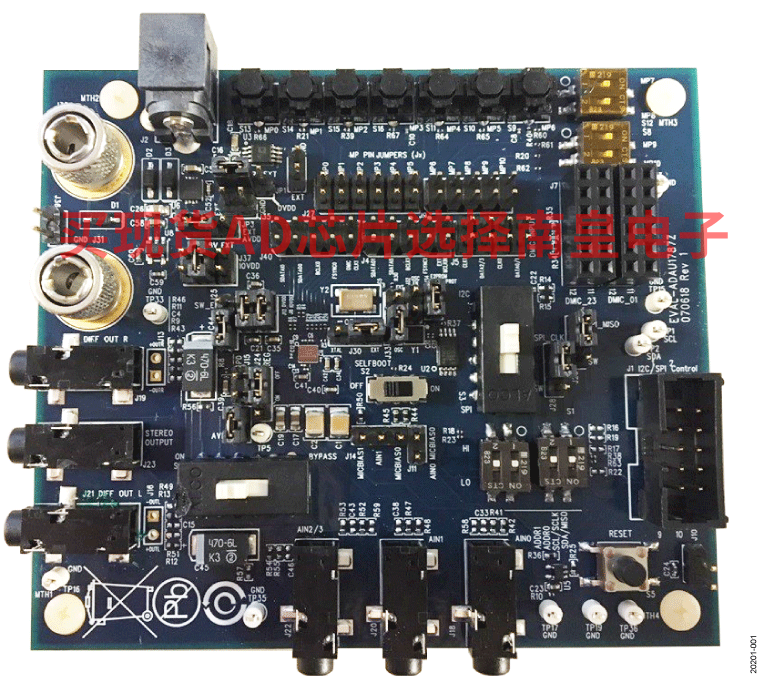

EVAL-ADAU1787Z：ADAU1787 评估板

本用户指南介绍了 EVAL-ADAU1787Z 评估板的设计和设置。

此评估板可用于访问 ADAU1787 上的所有模拟和数字输入/输出。ADAU1787 内核通过 ADI 公司的 SigmaStudio 软件进行控制，该软件通过 USB 连接到 EVAL-ADAU1787Z。EVAL-ADAU1787Z 可由 USB 总线供电，也可由单个 3.8 V 至 5 V 电源供电。所有这些电源都调节到 EVAL-ADAU1787Z 所需的电压。印刷电路板 (PCB) 采用 6 层设计，内层上有接地平面和电源平面。EVAL-ADAU1787Z 包含用于连接外部麦克风和扬声器的连接器。主时钟可在外部提供，也可由板载 24.576 MHz 无源晶体提供。

多功能引脚名称只能供其相关功能引用，例如，本用户指南中通篇引用 MPx。
