- 制造厂商：AD
- 产品类别：处理器和DSP
- 技术类目：SigmaDSP音频处理器
- 功能描述：SigmaDSP 28/56 Bit音频处理器，内置2个ADC和4个DAC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

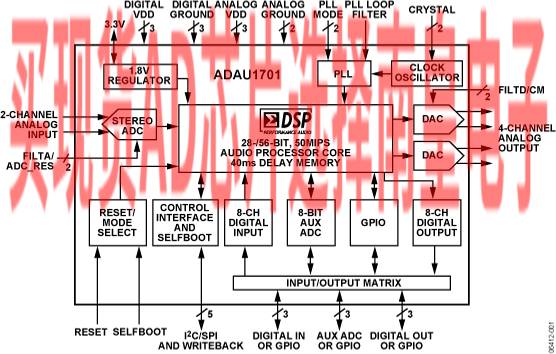

ADAU1701的信号处理可以同高端立体声设备中的信号处理相媲美。大多数处理是由完全的56 bit双精度模式完成的，因此带来非常优良的低电平信号性能。ADAU1701是完全可编程数字信号处理器。易于使用的SigmaStudio软件允许用户利用双二阶滤波器、动态处理器、电平控制以及GPIO接口控制通用等手段，通过图形配置用户定制的信号处理流程。
ADAU1701程序可以从串行EEPROM（通过其自引导机制）或从外部微控制器上电加载。在上电期间，当前参数状态可以从ADAU1701写回到EEPROM，以便在下一次程序运行时重新调用。
2个∑-ΔADC与4个∑-ΔDAC向动态的模拟输出提供98.5 dB模拟输入。每个ADC的总谐波失真+噪声（THD + N）为-83 dB，每个DAC的总谐波失真+噪声（THD + N）为-90 dB。数字输入与输出端口允许与额外ADC与DAC的无胶合连接。ADAU1701通过I2C总线或4线SPI端口通信。
应用
- 多媒体扬声器系统
- MP3播放器扬声器
- 汽车音响磁头单元
- 迷你立体声音响
- 数字电视
- 演播室监视器
- 扬声器混音调节
- 音乐会演奏效果处理器
- 座位声音系统（飞机/交通车）
- 28-/56-bit，50 MIPS数字音频处理器
- 2个ADC：信噪比（SNR）100 dB，总谐波失真+噪声（THD + N）：-83 dB
- 4个DAC：信噪比（SNR）104 dB, 总谐波失真+噪声（HD + N）：-90 dB
- 完全独立操作
从串行EEPROM自动引导
辅助ADC包含4个输入多路复用器，用于模拟控制
通用接口GPIO，用于数字控制与输出 - 完全可编程的SigmaStudio图形工具
- 28 bit × 28 bit 乘法器，包含56 bit累加器，用于完全双精度处理
- 时钟振荡器利用晶体生成主时钟
- 生成主时钟锁相环（PLL），范围为64 × fS, 256 × fS, 384 × fS, 或512 × fS
- I2S兼容,左对齐和右对齐的灵活串行数据I/O端口以及TDM模式
- 支持192 kHz的最高采样速率
- 内置电压调整器可采用3.3V电源
- 48引脚塑料LQFP封装
ADAU1701JSTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：0 to 70C，AD官网报价：6.01（100-499个）；5.42（1000+个）
ADAU1701JSTZ-RL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5.42（1000+个）
EVAL-ADAU1701：ADAU1701评估板
小型ADAU1701 SigmaDSP评估板，配有自引导EEPROM和立体声2 W D类放大器。评估包内含USBi，它提供板所用的5 V电源。这是ADAU1701和ADAU1702的推荐评估板。如果此评估板缺少一些必需的功能或接口，可以使用EVAL-ADAU1401EBZ。
EVAL-ADUSB2EBZ：ADUSB2EBZ评估板
ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。
安装USBi板的步骤如下：
将USB电缆连接到PC上的空闲USB端口和USBi板上。 Windows将会运行“发现新硬件向导”。 选择“从列表或特定位置安装”，然后单击“下一步”。 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。
该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
