ADAU1442、ADAU1445与ADAU1446是ADAU144x系列的增强型音频处理器，允许非常灵活的对所有输入与输出信号进行连接。SigmaDSP内核支持完全28-bit处理（在双重精密模式下为56-bit），并具有确保滤波器稳定性的同步参数加载特性，与SigmaStudio工具配合使用时可获得100%的编码效率。这款DSP允许系统设计工程师对快速补偿现实世界对扬声器、放大器与聆听环境的限制，通过扬声器均衡、多波段压缩、限幅以及第三方算法，能够明显改善音频质量。

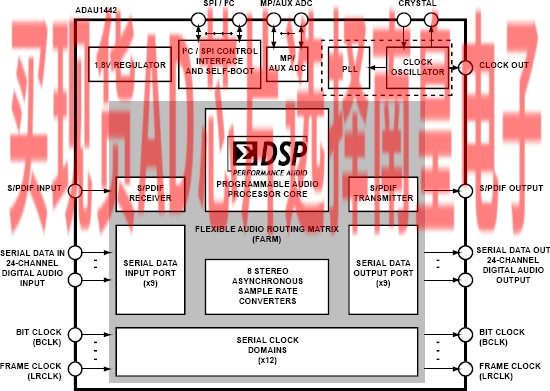

灵活的音频路由矩阵（FARM）允许用户对来自多个信号源或SigmaDSP内核、具有不同采样速率的输入信号进行多路复用。这可以大幅降低音频系统内信号路由与时钟问题的复杂性。FARM包含多达8个立体声异步采样速率转换器（取决于器件型号）、索尼/飞利浦互联格式（S/PDIF）输入与输出，以及串行（I2S）与时分多址（TDM） I/O。任何输入都可被连接至SigmaDSP内核或任意异步采样速率转换器（ASRC）。类似的，可以从SigmaDSP内核或任意ASRC输出获得输出信号。这个传输方案在任何时间都可以通过控制寄存器进行修改，从而具有较大的系统灵活性。

ADAU1442、ADAU1445与ADAU1446仅在ASRC功能与封装方面有所不同。ADAU1442与ADAU1445内置16通道ASRC，采用TQFP封装，而ADAU1446不包含ASRC，采用LQFP封装。

ADAU144x可以在两种工作模式下进行控制。首先，可以加载芯片设置，并通过SPI/I2C端口进行动态更新。其次，DSP可以通过系统中的外部EEPROM进行自引导，无需微控制器。另外，还有一组多用途（MP）引脚，可用作通用数字I/O或用作四通道辅助控制ADC的输入。

ADAU144x支持SigmaStudio图形化开发环境。这个软件包括FIR与IIR滤波器等音频处理模块、动态处理器、混频器、简单DSP功能，以及用于快速开发定制信号流的第三方算法。

应用

• 汽车音频处理
  汽车音响
  导航系统
  后座娱乐系统
  DSP放大器（音响系统放大器）
• 商用音频处理

Data Sheet, Rev. PrA, 10/08

• 用于增强型语音处理的完全可编程音频数字信号处理器（DSP）
• 支持SigmaStudio，用于开发定制信号流的图形化编程工具
• 172 MHz SigmaDSP内核；3584 指令/采样 @ 48 kHz
• 参数RAM：4k，数据RAM：8k

• 灵活的音频路由矩阵（FARM） - 立体声S/PDIF Rx/Tx， 8个立体声异步采样速率转换器（ASRC）
• 支持24通道串行与TDM I/O， fs = 192 kHz
• PLL利用通用音频时钟生成内核时钟
• 170 ms数字音频延迟（@ 48 kHz）
• 欲了解更多信息，请参考数据手册

ADAU1442YSVZ-3A，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：-40 to 105C，AD官网报价：11.79（100-499个）；9.44（1000+个）

ADAU1442YSVZ-3A-RL，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：11.79（100-499个）；9.44（1000+个）

EVAL-ADAU1442：ADAU1442评估板

本页面提供有关评估ADAU1442的评估板文档和订购信息。

---

EVAL-ADUSB2EBZ：ADUSB2EBZ评估板

ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

安装USBi板的步骤如下：
将USB电缆连接到PC上的空闲USB端口和USBi板上。 Windows将会运行“发现新硬件向导”。 选择“从列表或特定位置安装”，然后单击“下一步”。 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。



该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
