- 制造厂商：AD
- 产品类别：处理器和DSP
- 技术类目：SigmaDSP音频处理器
- 功能描述：SigmaDSP 28/56位音频处理器，内置两个ADC和四个DAC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

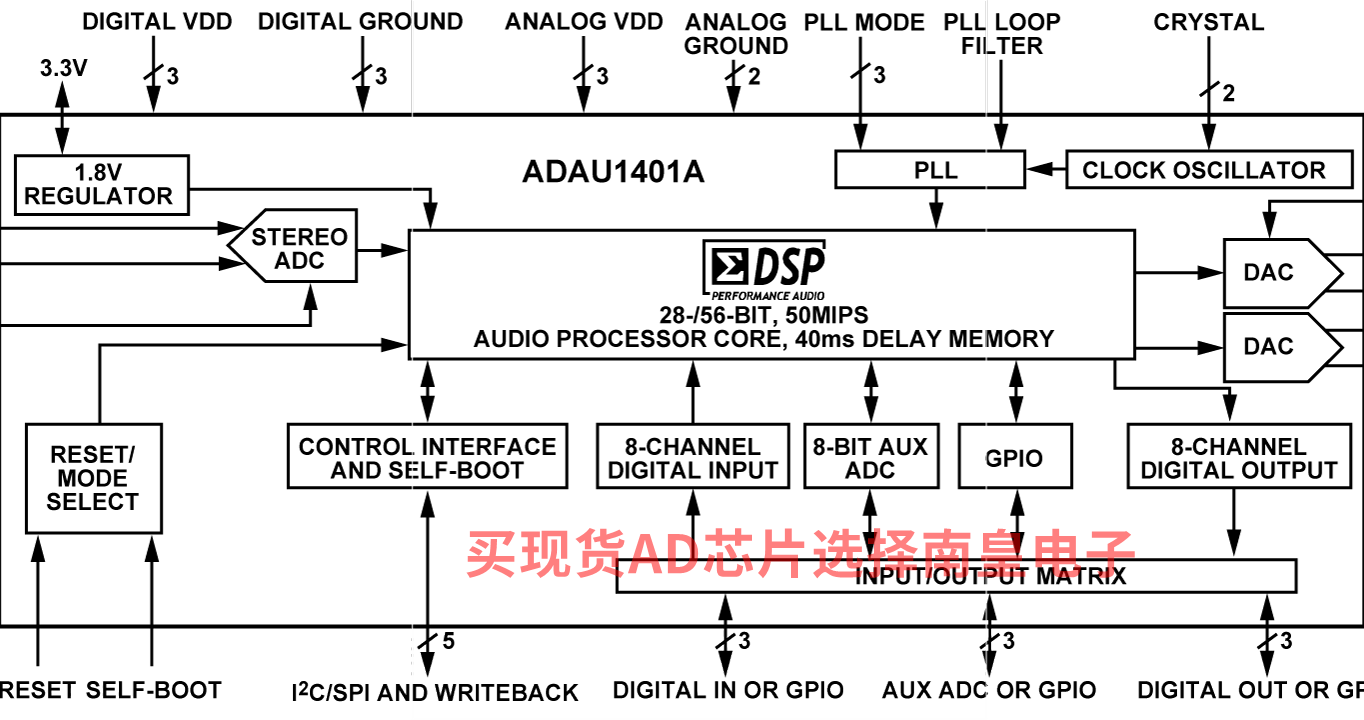

ADAU1401A是一款完整的单芯片音频系统，内置28/56位音频DSP、ADC、DAC及类似微控制器的控制接口。信号处理技术包括均衡、分频、低音增强、多频段动态处理、延迟补偿、扬声器补偿和立体声声像加宽，可用来弥补扬声器、功放和听音环境的实际限制，从而明显改善音质体验。
ADAU1401A的信号处理技术堪比高端演播室设备所用的技术。大部分处理采用完全56位双精度模式完成，因而低电平信号性能极佳。ADAU1401A是一款完全可编程的DSP。借助方便易用的SigmaStudio软件，用户可以利用双二阶滤波器、动态处理器、电平控制和GPIO接口控制等模块，以图形方式配置自定义信号处理流程。
ADAU1401A程序可以在上电时通过其自引导机制从串行EEPROM加载，或者从外部微控制器加载。关断时，可以将参数的当前状态从ADAU1401A写回EEPROM，以便下次运行程序时重新调用。
两个Σ-Δ型ADC?和四个Σ-Δ型DAC提供98.5 dB的模拟输入至模拟输出动态范围。各ADC的THD + N为?83 dB，各DAC的THD + N为?90 dB。利用数字输入和输出端口，可以与其它ADC和DAC实现无缝连接。ADAU1401A通过I2C总线或四线式SPI端口进行通信。
应用
Data Sheet, Rev. 0, 4/10
- 28/56位、50 MIPS数字音频处理器
- 2个ADC：SNR为100 dB，THD + N为−83 dB
- 4个DAC：SNR为104 dB，THD + N为−90 dB
- 完全独立工作
- 从串行EEPROM自引导
- 辅助ADC配有4路输入多路复用器，用于模拟控制
- GPIO用于数字控制和输出
- 可利用SigmaStudio图形工具实现完全编程
- 28位 × 28位乘法器，内置56位累加器，可实现完全双精度处理
- 时钟振荡器可从晶振产生主时钟
- 欲了解更多信息，请参考数据手册

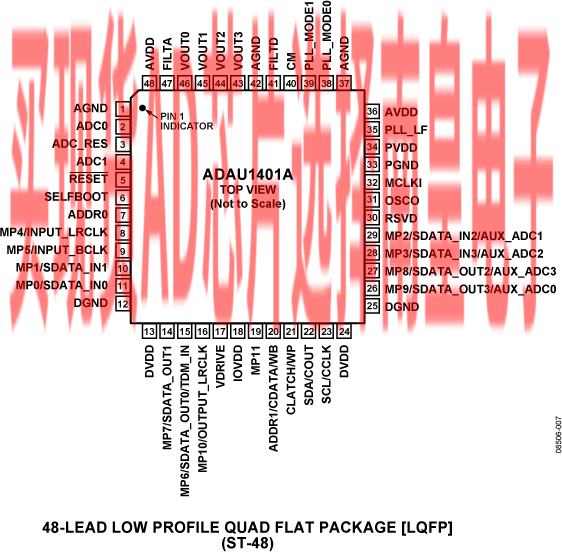

ADAU1401AWBSTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 105C，AD官网报价：5.59（100-499个）；4.48（1000+个）
ADAU1401AWBSTZ-RL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：5.59（100-499个）；4.48（1000+个）

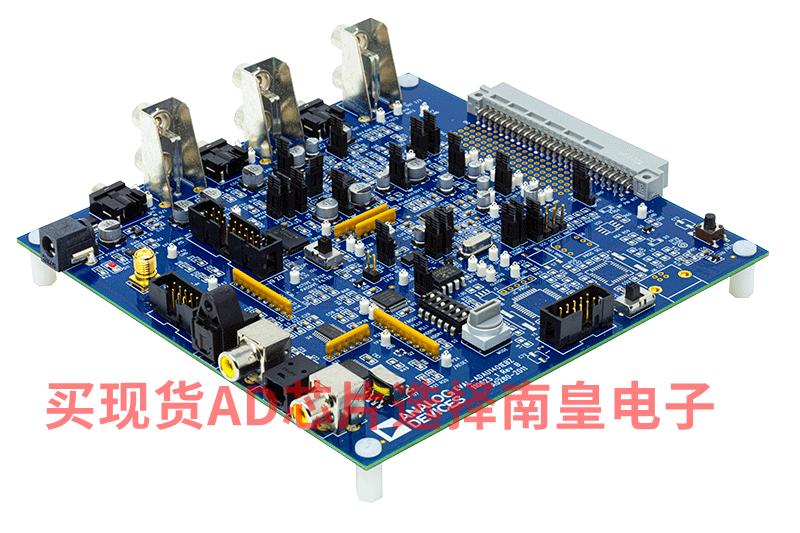

EVAL-ADAU1401：ADAU1401评估板
功能全面的ADAU1401 SigmaDSP评估板，可发挥ADAU1401/ADAU1701/ADAU1702的全部功能，提供齐全的模拟、数字输入和输出以及自引导EEPROM。评估包内含USBi、6 V电源和外接GPIO控制板。
EVAL-ADUSB2EBZ：ADUSB2EBZ评估板
ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。
安装USBi板的步骤如下：
将USB电缆连接到PC上的空闲USB端口和USBi板上。 Windows将会运行“发现新硬件向导”。 选择“从列表或特定位置安装”，然后单击“下一步”。 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。
该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
