ADAU1361是一款低功耗、立体声音频编解码器，支持立体声48 kHz录音和回放，采用1.8 V模拟电源供电，功耗为10 mW。立体声音频ADC和DAC支持8 kHz至96 kHz范围内的采样速率，并支持数字音量控制。该器件非常适合电池供电的音频和电话应用。

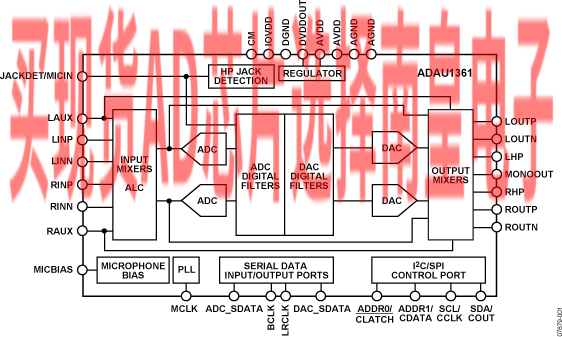

录音路径包括一个集成麦克风偏置电路和六路输入路径。多路输入可以在ADC之前混频和多路复用。此外，也可以将模拟输入绕过混频信号部分，直接路由至输出模拟混频器。该器件还支持立体声数字麦克风输入。

ADAU1361内置五个高功率输出驱动器（两个差分、三个单端），支持立体声耳机、听筒或其它输出传感器。该器件还支持交流耦合或无电容配置。所有七个输出引脚均支持独立精密电平控制。输出混频器级允许音频灵活路由。

串行控制总线支持I2C和SPI协议。串行音频总线可编程为I2S、左/右对齐或TDM模式。通过可编程PLL可灵活产生所有标准整数时钟频率以及从8 MHz到27 MHz的小数主时钟频率。

应用

• 智能电话和多媒体电话
• 数码相机和数码摄像机
• 便携式媒体播放器和便携式音频播放器
• 电话配件

• 24位立体声音频ADC和DAC：SNR大于98 dB
• 采样速率范围：8 kHz至96 kHz
• 低功耗：5 mW录音、5 mW回放（48 kHz、1.8 V）
• 6个模拟输入引脚，可配置为单端或差分输入

• 灵活的模拟输入/输出混频器
• 立体声数字麦克风输入
• 模拟输出：2路差分立体声、2路单端立体声、1路单声道耳机驱动器输出
• 欲了解更多信息，请参考数据手册

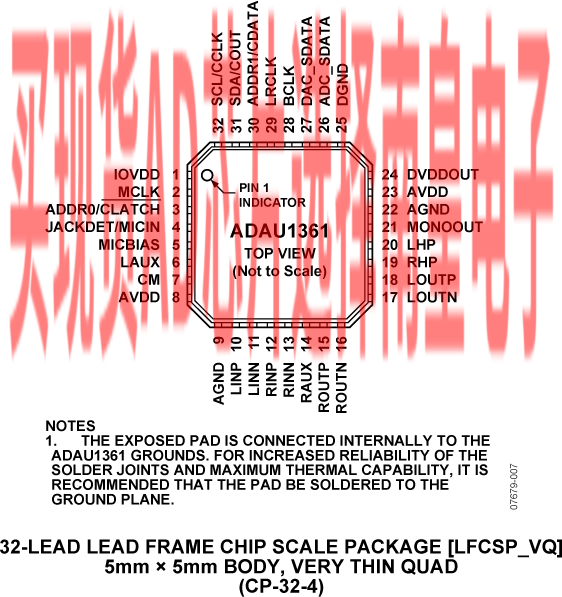

ADAU1361BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：5.63（100-499个）；3.56（1000+个）

ADAU1361BCPZ-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.63（100-499个）；3.56（1000+个）

ADAU1361BCPZ-RL，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：5.63（100-499个）；3.56（1000+个）

EVAL-ADAU1361：ADAU1361评估板

EVAL-ADAU1361Z包括单端和差分立体声线路电平模拟音频输入以及一个数字音频接口。 还提供单端和差分模拟输出以及立体声无电容耳机输出。

USBi提供电源以及连接到评估板的I2C通信接口。 ADAU1361通过开关可采用3.3 V或1.8 V电源电压工作。SigmaStudio编程软件用于所有寄存器控制和SigmaDSP内核编程。

接头用于连接立体声数字麦克风。

---

EVAL-ADUSB2EBZ：ADUSB2EBZ评估板

ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

安装USBi板的步骤如下：
将USB电缆连接到PC上的空闲USB端口和USBi板上。 Windows将会运行“发现新硬件向导”。 选择“从列表或特定位置安装”，然后单击“下一步”。 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。



该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
