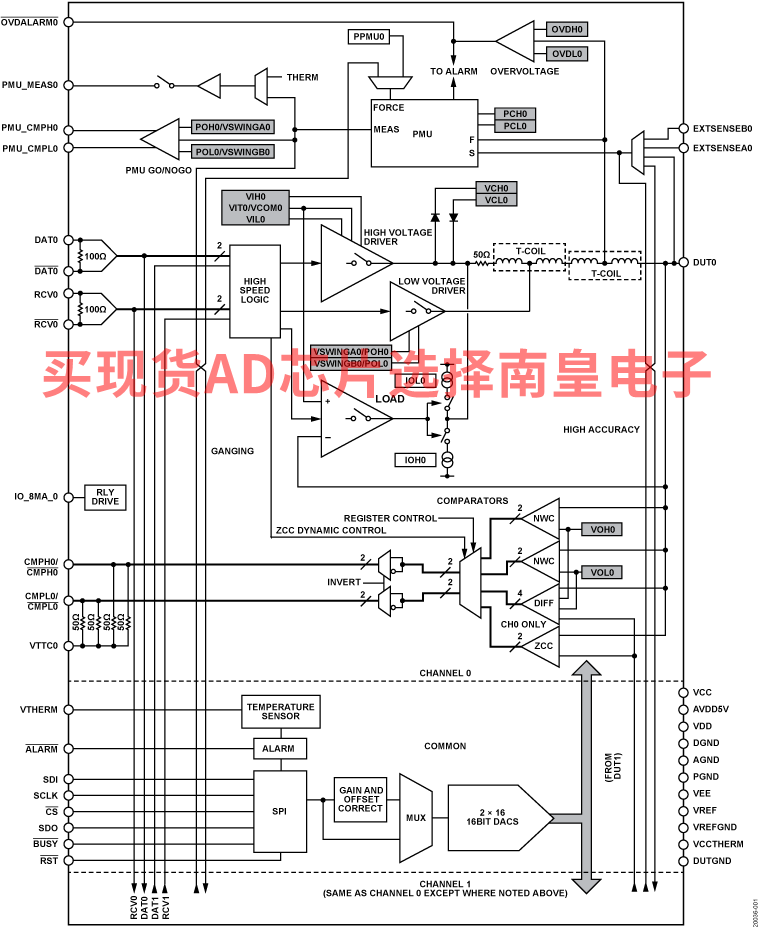

ADATE334是一款完整的双通道自动测试设备(ATE)解决方案，用于执行驱动器、比较器和有源负载(DCL)、四象限单引脚参数测量单元(PPMU)的引脚电子功能。集成片内校准寄存器的专用16位DAC可提供器件工作所需的所有直流电平。

高电压驱动器提供三种有源状态：高电平模式、低电平模式和端接模式，以及一种高阻抗抑制状态。当驱动器未对此线路进行有源端接时，抑制状态以及集成动态箝位有利于传输线路反射的显著衰减。开路驱动能力为−1.5 V至+7.0 V，支持各种ATE和仪器仪表应用。

与高压驱动器配合工作的低压驱动器在50 Ω环境下能够以高达4.6 Gbps的速率提供25 mV p-p至600 mV p-p信号。

ADATE334可用作双通道单端引脚电子通道或单差分通道。除了每通道高速窗口比较器之外，ADATE334提供适合差分ATE应用的可编程阈值差分比较器和零交越比较器。

用于DCL和PPMU功能的所有直流电平都由专用片内16位DAC产生。为了支持精确的电平编程，ADATE334集成校准功能，可校正每个功能模块的增益和失调误差。校正系数可以存储在片内，写入DAC的任何值都会利用适当的校正系数进行自动调整。

ADATE334使用串行可编程接口(SPI)总线对所有功能模块、DAC和片内校准常数进行编程。ADATE334具有片内温度传感器，用于监控温度以及过压和欠压警报，从而监控和报告在工作期间可能发生的任何输出引脚或瞬变PPMU电压故障。ADATE334还提供每通道开漏继电器驱动器。

有关ADATE334的更多信息，请联系ADATE334@anlaog.com。

• 2.3 GHz、4.6 Gbps 最大切换速率
• DCL 禁用模式（极低漏电流通常为 <5 nA）
• 每通道 2 W 功耗（高压驱动器活动）
• 具有偏移和增益校正的集成 16 位 DAC
• 高电压驱动器
  • 具有高阻抗和反射钳位的 3 级驱动器
  • 电压范围：−1.5 V 至 +7.0 V
  • 精确调整的输出电阻
  • 功能幅度 (VIH − VIL，未终止摆幅):0.05 V（最小值）至 8.5 V（最大值）
  • 400 ps 最小脉冲宽度，2.0 V 编程摆幅
  • 25 ps 确定性抖动，1 ps 随机抖动
• 低电压驱动器
  • 多电平电压范围：−1.5 V 至 +6.5 V
  • 25 mV p-p 至 600 mV p-p 到 50Ω 的终止摆幅
  • 215 ps 最小脉冲宽度，2.0 V 编程摆幅
  • 20 ps 确定性抖动，1 ps 随机抖动

• 比较器
  • 正常窗口 (NWC)、差模 (DMC) 和过零 (ZCC)
  • 电压范围：−1.5 V 至 +6.5 V
  • <60 ps ERT/EFT NWC 1.0V，终止
• 有源负载：电流范围为 ±25 mA
• 每引脚 PPMU
  • 强制电压和合规范围：−1.5 V 至 +6.5 V
  • 5 个电流范围（范围 A 至范围 E）
    • ±60 mA, ±1 mA, ±100 μA, ±10 μA, 和 ±2 μA
  • 专用的通过/不通过比较器
• 直流电平
  • 完全集成的专用 16 位 DAC
  • 具有自动加/乘功能的片内增益和失调校准寄存器
• 片内温度传感器、OVD报警、温度报警和继电器驱动功能
• 9 mm × 9 mm、196 球 CSP_BGA

ADATE334KBCZ，封装：CHIP SCALE BGA，包装形式及数量：托盘，260，工作温度：25 to 75C，AD官网报价：61.8（100-499个）；57（1000+个）

ADATE334KBCZ，封装：CHIP SCALE BGA，包装形式及数量：托盘，260，工作温度：25 to 75C，AD官网报价：61.8（100-499个）；57（1000+个）
