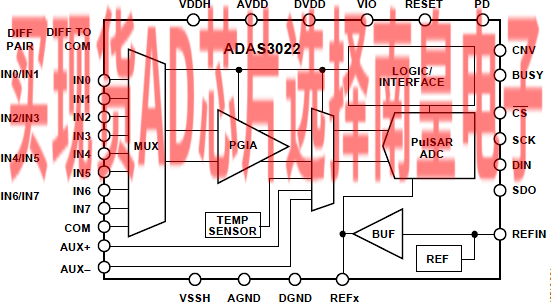

ADAS3022是一款完整的16位、1 MSPS、逐次逼近型模数数据采集系统，采用ADI公司专有的i CMOS高压工业过程技术制造。该器件集成8通道、低泄漏多路复用器；具有高共模抑制的高阻抗可编程增益仪器仪表放大器(PGIA)级；精密、低漂移4.096 V基准电压源和缓冲器；以及采用逐次逼近型寄存器(SAR)架构的16位电荷再分配模数转换器(ADC)。使用±15 V电源时，ADAS3022可解析最高为±24.576 V的八路单端输入或四路全差分输入。此外，该器件可以接受常用的双极性差分、双极性单端、伪双极性或伪单极性输入信号，如表1所示，因此几乎可以使用任何直接传感器接口。

ADAS3022通过消除信号缓冲、电平转换、放大/衰减、共模抑制、建立时间简化了设计挑战，也避免了其他模拟信号调理挑战，同时实现更小的尺寸、更短的上市时间和更低的成本。

应用

• 多通道数据采集和系统监控
• 过程控制
• 电力线路监控
• 自动测试设备
• 仪器仪表

• 易于使用，单端转差分电路
• 可调输出共模电压
• 外部可调增益
• 低谐波失真
  • SFDR：-94 dBc (5 MHz)
  • SFDR：-85 dBc (20 MHz)
• -3 dB带宽：320 MHz (G = +1)
• 0.01%快速建立时间：16 ns
• 压摆率：1150 V/μs
• 快速过驱恢复：4 ns
• 低输入电压噪声：5 nV/√Hz
• 欲了解更多特性，请参考数据手册

• 下载ADAS3022-EP数据手册(pdf)
• 军用温度范围（如−55°C至+105°C）
• 受控制造基线
• 封装/测试厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/17609 DSCC图纸号

ADAS3022BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：20.06（100-499个）；16.45（1000+个）

ADAS3022BCPZ-RL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：20.06（100-499个）；16.45（1000+个）

ADAS3022BSTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：20.06（100-499个）；16.45（1000+个）

ADAS3022SCPZ-EP，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-55 to 105C，AD官网报价：45.14（100-499个）；37（1000+个）

ADAS3022SCPZ-EP-RL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 105C，AD官网报价：45.14（100-499个）；37（1000+个）

EVAL-ADAS3022：ADAS3022 Evaluation Kit

The EVAL-ADAD3022EDZ is a fully featured evaluation Kit for the ADAS3022. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
