ADAS1131的基本参数
- 制造厂商：AD
- 产品类别：集成式-专用转换器
- 技术类目：电流数字转换器
- 功能描述：256通道、24位电流数字ADC模块
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADAS1131的产品详情：

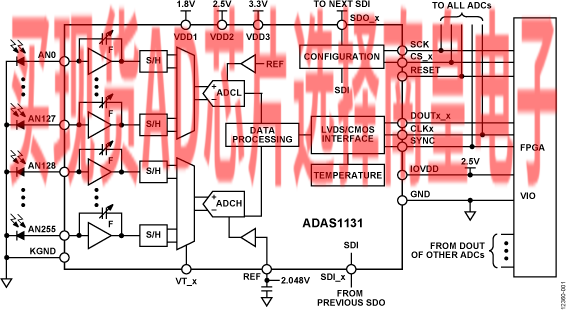

ADAS1131是一款256通道电流数字模数转换器(ADC)模块， 内置256个低功耗、低噪声、低输入电流积分器、同步采样保持、两个具有可配置采样速率和最高24位分辨率的高速、高分辨率ADC。 ADAS1131的信号链和采样架构设计保证了所有通道均同步采样，并且采样过程中不会丢失电荷。
所有转换通道结果均在一个低压差分信号(LVDS)自时钟串行接口上输出，可减少外部硬件。
SPI兼容串行接口可实现ADC采用SDI_x输入的配置。 SDO_x输出允许用户将几个ADC以菊花链形式连接到一个三线式总线上。ADAS1131采用独立电源IOVDD，可降低转换时的数字噪声影响。
ADAS1131采用15 mm × 15 mm CSP_BGA封装。
应用
- 医疗、工业和安保CT扫描仪数据采集
- 光电二极管传感器
- 放射剂量测定和放射治疗系统
- 光纤功率监控
- X射线检测系统
- 高通道数数据采集系统（电流或电压输入）
ADAS1131的优势和特点：
- 256通道电流至数字转换器模块
- 最高24位分辨率
- 可变积分时间
- 最短的积分时间：11.656 kSPS（86 μs，20位分辨率）
- 低功耗：每通道3 mW（任意吞吐速率）
- 积分线性度
- 读数的±0.015%，FSR的±0.4 ppm：单个有效通道
- 读数的±0.05%，FSR的±1.0 ppm：所有有效通道
- 极低噪声
- 同步采样
- 无死区时间、无电荷损失、100%电荷采集
- 用户可调的满量程范围
- 片上温度传感器和基准电压缓冲
- 15 mm × 15 mm CSP_BGA封装
- 简洁的印刷电路板(PCB)设计
- 集成电容可用于电源和基准电压源去耦
- 0.80 mm间距BGA封装，允许采用低成本PCB技术
- 支持工具
- 评估板
- 参考设计及参考布局
- FPGA Verilog代码
ADAS1131具体的完整产品型号参数及价格（美元）：
- 256通道电流至数字转换器模块
- 最高24位分辨率
- 可变积分时间
- 最短的积分时间：11.656 kSPS（86 μs，20位分辨率）
- 低功耗：每通道3 mW（任意吞吐速率）
- 积分线性度
- 读数的±0.015%，FSR的±0.4 ppm：单个有效通道
- 读数的±0.05%，FSR的±1.0 ppm：所有有效通道
- 极低噪声
- 同步采样
- 无死区时间、无电荷损失、100%电荷采集
- 用户可调的满量程范围
- 片上温度传感器和基准电压缓冲
- 15 mm × 15 mm CSP_BGA封装
- 简洁的印刷电路板(PCB)设计
- 集成电容可用于电源和基准电压源去耦
- 0.80 mm间距BGA封装，允许采用低成本PCB技术
- 支持工具
- 评估板
- 参考设计及参考布局
- FPGA Verilog代码
ADAS1131的评估套件：
- 256通道电流至数字转换器模块
- 最高24位分辨率
- 可变积分时间
- 最短的积分时间：11.656 kSPS（86 μs，20位分辨率）
- 低功耗：每通道3 mW（任意吞吐速率）
- 积分线性度
- 读数的±0.015%，FSR的±0.4 ppm：单个有效通道
- 读数的±0.05%，FSR的±1.0 ppm：所有有效通道
- 极低噪声
- 同步采样
- 无死区时间、无电荷损失、100%电荷采集
- 用户可调的满量程范围
- 片上温度传感器和基准电压缓冲
- 15 mm × 15 mm CSP_BGA封装
- 简洁的印刷电路板(PCB)设计
- 集成电容可用于电源和基准电压源去耦
- 0.80 mm间距BGA封装，允许采用低成本PCB技术
- 支持工具
- 评估板
- 参考设计及参考布局
- FPGA Verilog代码
