ADAS1000能够测量心电图(ECG)信号、胸阻抗、起搏伪像及导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。

ADAS1000是功能全面的5通道ECG，集成了呼吸和脉搏检测功能；而ADAS1000-1仅提供ECG通道，没有呼吸和脉搏检测功能。类似地，ADAS1000-2仅可作为从片使用，提供了ECG通道，但无呼吸、起搏及右腿驱动等功能。

ADAS1000/ADAS1000-1/ADAS1000-2旨在简化采集和确保高质量ECG信号的任务。这些器件针对生物电信号应用提供了一种低功耗、小信号数据采集系统。它还具有一些有助于提高ECG信号采集质量的辅助特性，包括：多通道导联驱动选择、可选的参考驱动、快速过载恢复、直接输出幅度和相位信息的呼吸电路、三导联起搏检测算法，以及交流或直流导联脱落检测选项。多个数字输出选项则确保监控和分析信号的灵活性。附加功能如高采样输出可在外部DSP、微处理器或FPGA上执行，满足高端客户的需求。由于ECG系统应用广泛，ADAS1000/ADAS1000-1/ADAS1000-2采用一种功耗/噪声调整结构，以提高功耗为代价降低噪声。可以关闭某些不用的信号采集通道，或者降低数据速率以达到省电的目的。

为了简化产线测试、开发以及提供整体上电测试，ADAS1000/ADAS1000-1/ADAS1000-2提供了许多特性。例如：通过校准DAC提供直流和交流测试激励、循环冗余校验(CRC)冗余测试，以及对所有相关寄存器地址空间的回读功能。输入结构为差分放大器输入，允许用户选择不同配置方案来实现优质应用。

ADAS1000/ADAS1000-1/ADAS1000-2提供两种封装选项：56引脚LFCSP和64引脚LQFP。额定温度范围均为−40°C至+85°C。

应用

ECG：监控与诊断

• 床边病人监护
• 便携式遥测
• 动态心电监护仪
• 自动体外除颤器(AED)
• 心脏除颤
• 便携式监护仪
• 心脏起搏器编程器
• 病人运送
• 压力测试

ADAS1000 ECG模拟前端荣获2011年度医疗类最佳电子设计奖。

• 生物电信号输入；数字信号输出
• 5个采集(ECG)通道和1个驱动导联
• 多个IC并联可用于10个或更多电极的测量
• 主器件ADAS1000或ADAS1000-1与从器件ADAS1000-2一起使用
• 交流和直流导联脱落检测
• 3个导联内置起搏信号检测算法
  • 支持使用者起博信号
• 胸阻抗测量（内部/外部路径）
• 可选参考导联
• 可调噪声与功耗控制，关断模式
• 低功耗
  • 11 mW（1导联），15 mW（3导联），21 mW（所有电极）

• 提供导联或电极数据
• 支持AAMI EC11:1991/(R)2001/(R)2007、AAMI EC38
  • R2007、EC13:2002/(R)2007、IEC60601-1 ed. 3.0 b:2005、
  • IEC60601-2-25 ed. 2.0 :2011、IEC60601-2-27 ed. 2.0
  • b:2005、IEC60601-2-51 ed. 1.0 b: 2005
• 快速过载恢复
• 低速或高速数据输出速率
• 串行接口：SPI/QSPI/DSP兼容
• 56引脚LFCSP封装(9 mm × 9 mm)

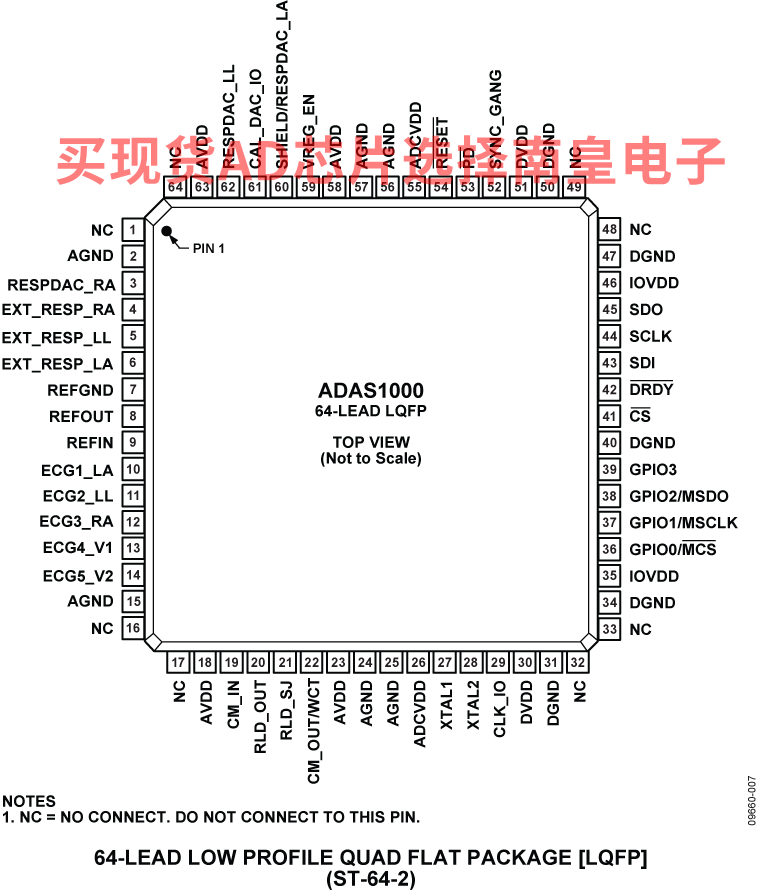

• 64引脚LQFP封装（主体尺寸10 mm × 10 mm）

ADAS1000 ECG模拟前端荣获2011年度医疗类最佳电子设计奖。

ADAS1000BCPZ，封装：56-Lead LFCSP (9mm x 9mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：21.12（100-499个）；20.06（1000+个）

ADAS1000BCPZ-RL，封装：56-Lead LFCSP (9mm x 9mm x 0.85mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：21.12（100-499个）；20.06（1000+个）

ADAS1000BSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：21.12（100-499个）；20.06（1000+个）

ADAS1000BSTZ-RL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：21.12（100-499个）；20.06（1000+个）

EVAL-ADAS1000：ADAS1000 评估板

EVAL-ADAS1000SDZ是用于ADAS1000的全功能评估套件。评估套件包含评估板，配备2个ADAS1000器件，能够展示最高12引脚的ECG捕捉。套件内包含医用级+5V壁式适配器，配备全球可互换的壁式插头，附带CD中有用于数据捕捉和显示的用户软件。此软件可控制ADAS1000寄存器，能够捕捉并显示ECG数据、呼吸数据，检测脉搏并存储数据供脱机处理。该评估板仅用于硅芯片评估，不能直接连接至动物或人体。此评估板与系统开发平台(SDP)一起使用，或者可通过专用串行接口连接器(J4)直接与SDP接口。SDP控制器板通过USB 2.0连接至PC。评估板连接至SDP控制器板。ADAS1000评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
