ADAR2004是一款4通道接收器IC，针对毫米波人体扫描应用进行了优化。ADAR2004接受10 GHz至40 GHz的差分输入信号，提供高达800 MHz的低中频(IF)输出。每个接收通道还具有独立的增益控制。

混频器本机振荡器(LO)路径包括一个4×倍频器，该倍频器要求施加的LO频率在2.4 GHz到10.1 GHz之间。4×倍频器模块包括一个可编程滤波器，可在到达混频器前帮助降低谐波。

包括两个可编程状态机，便于简化配置，并控制和快速切换倍频器、滤波器和接收器部分。这些时序控制器通过串行外围设备接口(SPI)编程，然后由脉冲输入（复位和推进）操控。

ADAR2004仅需一个2.5 V电源，在打开一个通道的情况下功耗为910 mW。

ADAR2004采用7 × 7 mm、48引脚LGA封装，工作温度范围为-40°C至+85°C。

应用

• 毫米波成像
  • 安防
  • 医疗
  • 工业
• 多通道接收器

• 四通道 LNA， 混频器，IF VGA
• 4x LO 乘法器（带可编程谐波滤波器）
• RF 输入频率范围：10 GHz 至 40 GHz
• IF 输出频率范围：0 MHz 至 800 MHz
• LO 输入频率范围：2.4 GHz 至 10.1 GHz
• 增益范围：21 dB 至 41 dB
• 输入 P1dB：?20 dBm 典型值（最小增益时）

• 噪声指数：9 dB 典型值（最大增益时）
• 3 线或 4 线 SPI 控制
• 通过片内可编程状态机实现快速乘法器/滤波器和接收器的切换和控制
• 片内温度传感器和 ADC
• 直流功率：910 mW（2.5 V 电源）
• 48 端子 7 mm × 7 mm LGA 封装

ADAR2004ACCZ，封装：48-Terminal Land Grid Array [LGA] (7 mm x 7 mm)，包装形式及数量：托盘，416，工作温度：-40 to 85C，AD官网报价：87.85（100-499个）；66（1000+个）

ADAR2004ACCZ-R7，封装：48-Terminal Land Grid Array [LGA] (7 mm x 7 mm)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：87.85（100-499个）；66（1000+个）

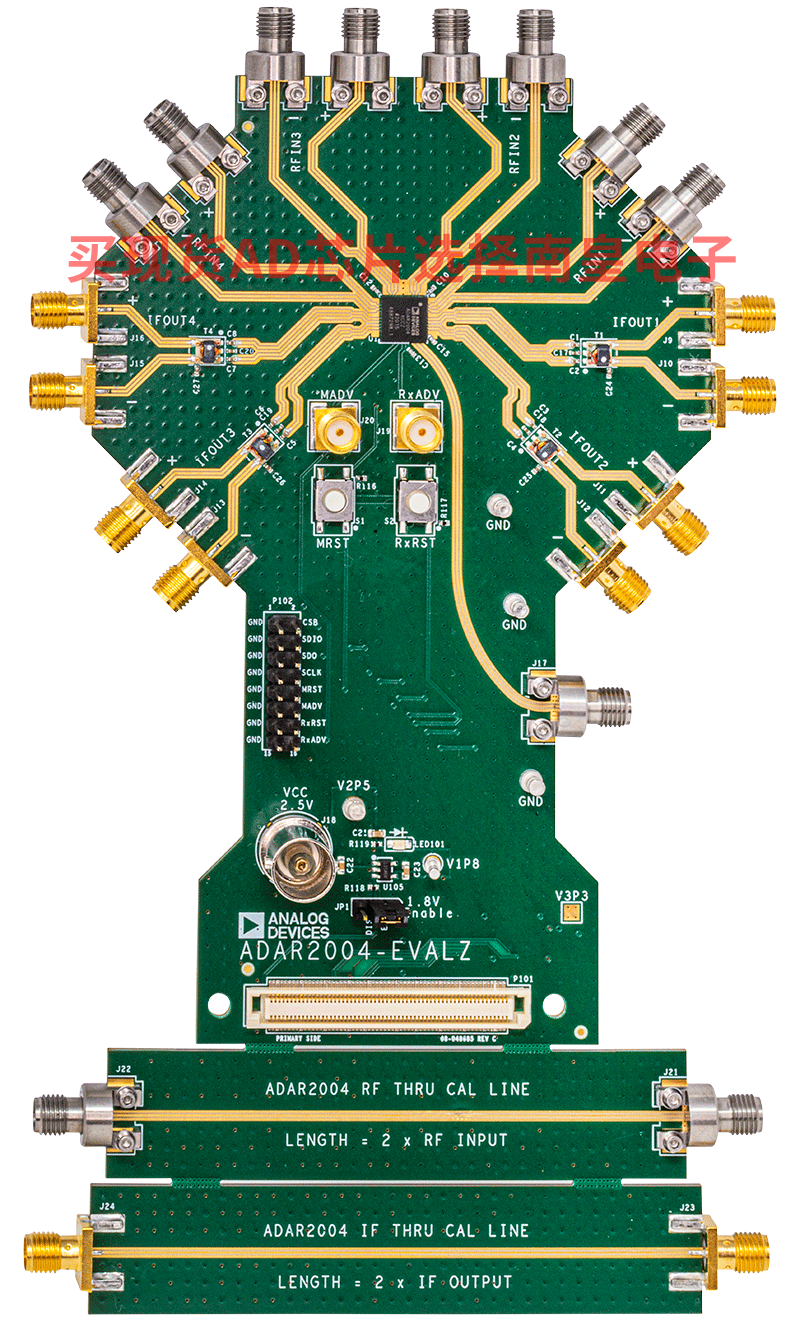

EVAL-ADAR2004：测评 带有 4x LO 的 ADAR2004 10 GHz 至 40 GHz 4 通道 Rx 混频器

ADAR2004 是一款 4 通道接收器 IC，针对毫米波人体扫描应用进行了优化。ADAR2004 接受 10 GHz 至 40 GHz 的差分输入信号，提供高达 800 MHz 的低中频 (IF) 输出。每个接收通道还具有独立的增益控制。

所有器件功能和配置选项均可通过 ADI公司 的 3 线或 4 线 串行外围设备接口 (SPI) 进行访问。

混频器本机振荡器 (LO) 路径包括一个 4x 乘法器，该乘法器要求施加的 LO 频率在 2.4 GHz 到 10.1 GHz 之间。4x 乘法器模块包括一个可编程滤波器，有助于在混频器前帮助降低谐波。

包括两个可编程状态机，便于简化配置，并控制和快速切换倍频器、滤波器和接收器部分。这些时序控制器通过 SPI 编程，然后由脉冲输入（复位和高级）操控。

ADAR2004 仅需一个 2.5 V 电源，所有通道均打开的情况下功耗为 910 mW。

ADAR2004 可采用 7 x 7 mm, 48 端子 LGA 封装，工作温度范围是 -40°C to +85°C.

应用

工业扫描仪 测试和仪器仪表 蜂窝基础设施：5G mmW 军用射频、雷达和电子对抗 (ECM) 微波射频和甚小孔径终端 (VSAT)
