ADAR2001是一款发送器IC，针对毫米波人体扫描应用进行了优化。ADAR2001接受2.5 GHz至10 GHz之间的单端连续波(CW)输入信号，提供增益、4×倍频、谐波滤波、1:4信号分离和四个可独立控制的功率放大器(PA)，具有差分输出，旨在直接驱动带差分输入的偶极天线。

所有器件功能和配置选项均可通过ADI公司的3线或4线串行外围设备接口(SPI)进行访问。

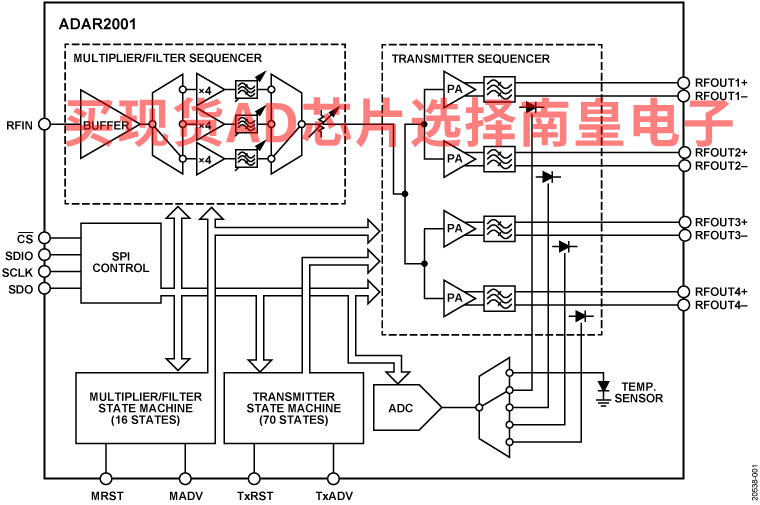

ADAR2001还集成了两个状态机，便于简化配置，可控制和快速切换倍频器、滤波器和发送器部分。这些时序控制器通过SPI编程，然后由脉冲输入（复位和推进）操控。

输出功率和芯片温度可由四个片上检测器和一个温度传感器监测，温度传感器的输出复用到一个8位ADC。

ADAR2001仅需一个2.5 V电源，在打开一个通道的情况下功耗为450 mW。

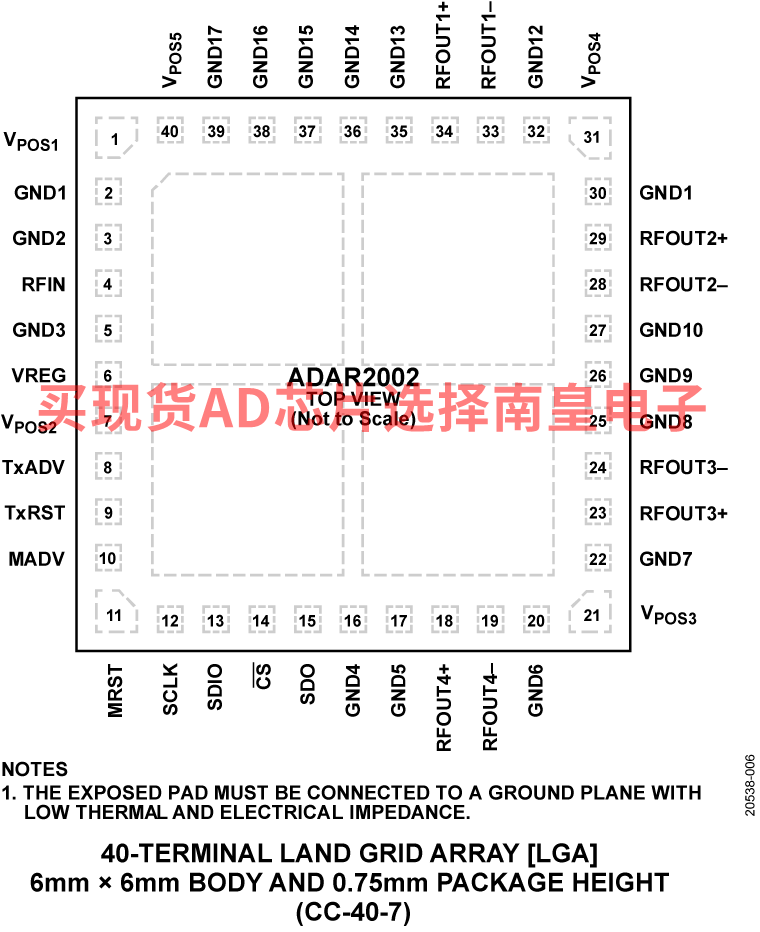

ADAR2001采用紧凑型、40引脚、6 mm × 6 mm LGA封装，工作温度范围为-40°C至+85°C。

应用

• 毫米波成像
• 安防
• 医疗
• 工业
• 宽带本地振荡器(LO)倍频器/分配器

• 4x 输入倍频器（带可编程谐波滤波器）
• 具有独立使能控制的四路差分输出 PA
• 输入频率范围：2.5 GHz 至 10 GHz
• 输出频率范围：10 GHz 至 40 GHz
• 输入功率：?20 dBm (50 Ω)
• 输出功率：5 dBm 差分 (100 Ω)
• 谐波抑制：在整个频率范围内为 -20 dB 至 -40 dB

• 对所有功能进行 3 线或 4 线 SPI 控制
• 通过片内可编程状态机实现快速乘法器/滤波器和变送器的切换和控制
• 片内温度传感器、输出功率检测器和 ADC
• 直流功率：450 mW（2.5 V 电源）
• 40 端子 6 mm × 6 mm LGA 封装

ADAR2001ACCZ，封装：40-Terminal Land Grid Array [LGA]，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：82.36（100-499个）；61.88（1000+个）

ADAR2001ACCZ-R7，封装：40-Terminal Land Grid Array [LGA]，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：82.36（100-499个）；61.88（1000+个）

EVAL-ADAR2001：评估ADAR2001 4通道4x倍频器/滤波器

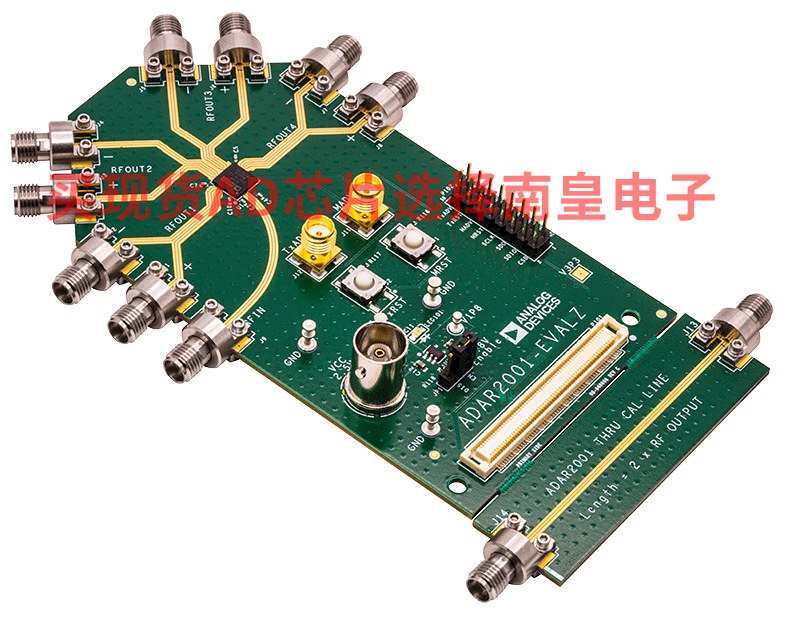

ADAR2001-EVALZ评估板专用于测试ADAR2001的性能。ADAR2001是一款4通道4x倍频器/滤波器，专为毫米波安全成像应用而设计。所有RF输入/输出都引出到2.92mm (K)同轴连接器。板载逻辑电平转换器在外部逻辑电平和1.8V片内电平之间转换。

ADI提供一款系统演示平台(SDP)连接器，可以和SDP控制器板配合使用，用于管控内部寄存器，以及在两个内部状态机的编程模式间循环。

ADAR2001拥有两个集成式状态机，一个适用于倍频器部分，另一个适用于发射器部分。时序控制器通过SPI配置，可用于快速在预编程状态下循环。这些时序控制器有以下两种使用方式：

外部推进和复位引脚：

TxADV - 发射器推进（引脚8） TxRST - 发射器复位（引脚9） MADV - 倍频器推进（引脚10） MRST - 倍频器复位（引脚11） SPI写入SEQUENCER_CTRL_SPI寄存器(0x44)

应用：

毫米波成像 毫米波安全 毫米波医疗 毫米波工业 宽带LO倍频器/分配器
