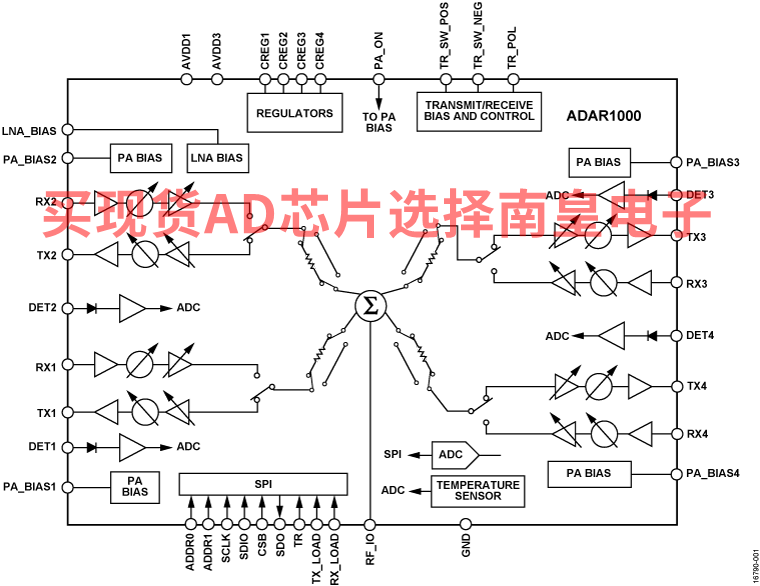

ADAR1000 是一款适用于相控阵的 4 通道 X 和 Ku 频段波束形成内核芯片。此器件在接收和发射模式之间以半双工状态工作。在接收模式下，输入信号通过四个接收通道后在公共 RF_IO 引脚上组合在一起。在发射模式下，RF_IO 输入信号拆分后通过四个发射通道。在这两种模式下，ADAR1000 在射频 (RF) 路径中都提供 ≥31 dB 的增益调整范围和完整 360° 相位调整范围，分辨率优于 6 位（分别低于 ≤0.5 dB 和 2.8°）。

所有片内寄存器均通过简单的 4 线串行端口接口 (SPI) 进行控制。另外，SPI 可通过两个地址引脚最多控制同一串行线上的四个器件。除此之外，专用的发射和接收引脚可使同一阵列中的所有内核芯片实现同步，并通过单个引脚控制发射和接收模式之间的快速切换。

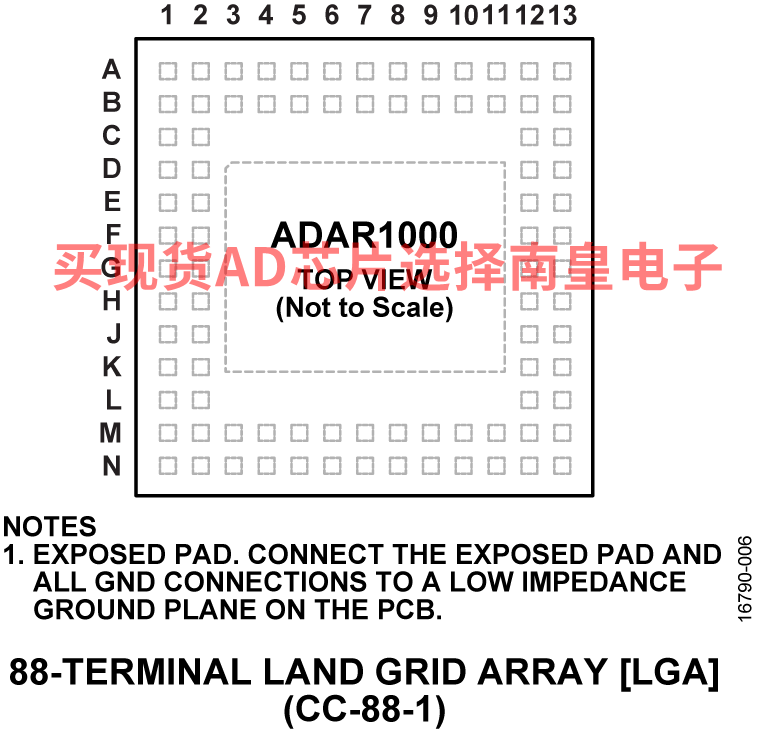

ADAR1000 采用紧凑式 88 端子 7 mm × 7 mm LGA 封装，工作温度范围为 −40°C 至 +85°C。

应用

• 相控阵雷达
• 卫星通信系统

• 频率范围 8 GHz 至 16 GHz
• 半双工，适用于发射和接收模式
• 单一引脚发射和接收控制
• 360° 相位调整范围
• 2.8° 相位分辨率
• ≥31 dB 增益调整范围
• ≤0.5 dB 增益分辨率
• 适用于外部发射和接收模块的偏置和控制

• 用于存储 121 个预存储波束位置的存储器
• 四个 −20 dBm 至 +10 dBm 功率检测器
• 集成式温度传感器
• 适用于功率检测器和温度传感器的集成式 8 位 ADC
• 可编程偏置模式
• 4 线 SPI 接口

ADAR1000ACCZN，封装：88-Lead LGA (7mm x 7mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：

ADAR1000ACCZN-R7，封装：88-Lead LGA (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

EVAL-ADAR1000：ADAR1000 评估板

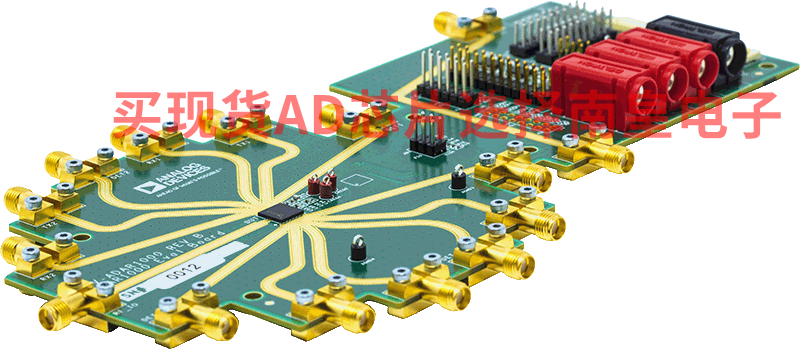

ADAR1000-EVALZ 评估板适用于评估 ADAR1000 的性能，后者是一款适用于雷达系统的 4 通道 X 频段和 Ku 频段波束形成内核芯片。所有射频 (RF) 输入/输出通道和检测器输入均连接到微型 A (SMA) 连接器。板载逻辑电平转换器可将片内 1.8 V 逻辑信号转换为 3.3 V，用于连接到以 3.3 V 电压运行的外部控制器。两个完全相同的 20 引脚双排矩形头部提供数字接口信号以便以菊链方式将四个 ADAR1000-EVALZ 评估板连接在一起。24 引脚连接器提供控制和偏置输出，以便将四个外部发射和接收 (T/R) 模块与每个 ADAR1000-EVALZ 评估板相连。

ADAR1000-EVALZ 评估板可与 Analog Devices, Inc. 的系统演示平台 (SDP) SDP-S 或 SDP-B 板（单独提供）搭配使用，它们允许通过 USB 连接到基于 Microsoft Windows 的 PC 以控制所有 ADAR1000 器件功能。

有关 ADAR1000 的完整详细信息，请参阅 ADAR1000 数据手册，在使用本评估板时，应同时参阅该数据手册和本用户指南。

---

X-Band Phased Array Platform：Scalable 32 Element Hybrid Beamforming Phased-Array RADAR Development Platform

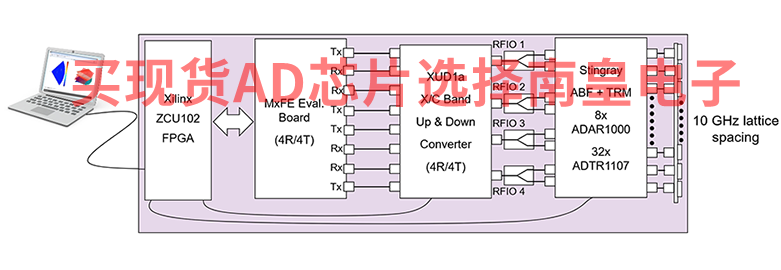

The X-Band Development Platform contains one MxFE software defined, direct RF sampling transceivers, X-Band to C-Band Up/Down Converter, and a X/Ku Band analog phased array proto-typing platform. The target application is phased array radars, electronic warfare, and ground-based SATCOM, specifically a X Band 32 transmit/32 receive channel hybrid beamforming phased array radar.

The X-Band Development Platform highlights a complete system solution. It is intended as a testbed for demonstrating hybrid beamforming phased array radar as well as the implementation of system level calibrations, beamforming algorithms, and other signal processing algorithms. The system is designed to mate with a ZCU102 Evaluation Board from Xilinx, which features the Zynq UltraScale+ MPSoC FPGA, with provided reference software, HDL code, and MATLAB system-level interfacing software.

The system can be used to enable quick time-to-market development programs for applications like:

ADEF (Phased-Array, RADAR, EW, SATCOM) Hybrid Beamforming Electronic Test and Measurement
