ADAQ7980/ADAQ7988均为16位模数转换器(ADC) μModule 数据采集系统，系统中集成四个常见信号处理和调理模块，采用支持各种应用的系统级封装(SiP)设计。这些器件集成最关键的无源元件，从而消除与使用逐次逼近寄存器(SAR) ADC的传统信号链相关的许多设计挑战。这些无源元件是实现额定器件性能的关键因素。

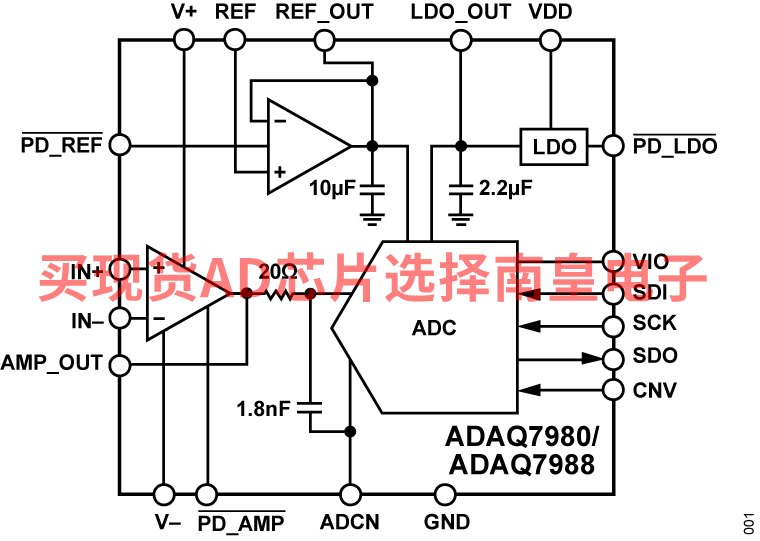

ADAQ7980/ADAQ7988内置一个高精度、低功耗、16位SAR ADC，一个低功耗、高带宽、高输入阻抗ADC驱动器，一个稳定的低功耗基准电压缓冲器和一个高效的电源管理模块。这些产品采用5 mm × 4 mm小型LGA封装，可简化数据采集系统的设计过程。ADAQ7980/ADAQ7988的系统集成度解决了许多设计挑战难题，同时提供灵活的可配置ADC驱动器反馈环路，以便调整增益和/或共模。一组四个器件电源提供出色的系统性能；但是，可实现单电源工作且对器件工作规格的影响很小。

ADAQ7980/ADAQ7988集成在外形与集成电路(IC)一样紧凑的关键元件中，这些元件常用于数据采集信号链设计中。μModule系列将元件选型、优化和布局等设计负担从设计人员转移到器件上，缩短了整体设计时间，减少了系统故障，最终加快了产品上市时间。

串行外设接口(SPI)兼容串行接口能够将多个器件以菊花链形式连结到单三线式总线上，并提供一个可选的繁忙指示。用户接口与1.8 V、2.5 V、3 V或5 V逻辑兼容。

这些器件的额定工作温度范围为−55°C至+125°C。

应用

• 自动测试设备(ATE)
• 电池供电仪器仪表
• 通信
• 数据采集
• 过程控制
• 医疗仪器

• 易于使用
  • μModule数据采集系统
    • 全部有源元件皆由ADI公司设计
    • 节省50% PCB面积
    • 包含关键无源元件
  • SPI/QSPI/MICROWIRE/DSP兼容串行接口
  • 以菊花链形式连接多个ADAQ7980/ADAQ7988器件
  • 多功能电源配置，1.8 V/2.5 V/3 V/5 V逻辑接口
• 高性能
  • 16位分辨率、无失码
  • 吞吐速率：1 MSPS
  • 积分非线性(INL)：±8 ppm（典型值），20 ppm（最大值）
  • 信噪比(SNR)：91.5 dB（典型值，10 kHz，单位增益）
  • 总谐波失真(THD)：-105 dB (10 kHz)
  • 零误差：±0.06 mV（典型值，单位增益）
  • 零误差温度漂移：1.3 μV/°C（最大值）

• 低功耗
  • 21 mW典型值(1 MSPS)
  • 灵活的省电模式

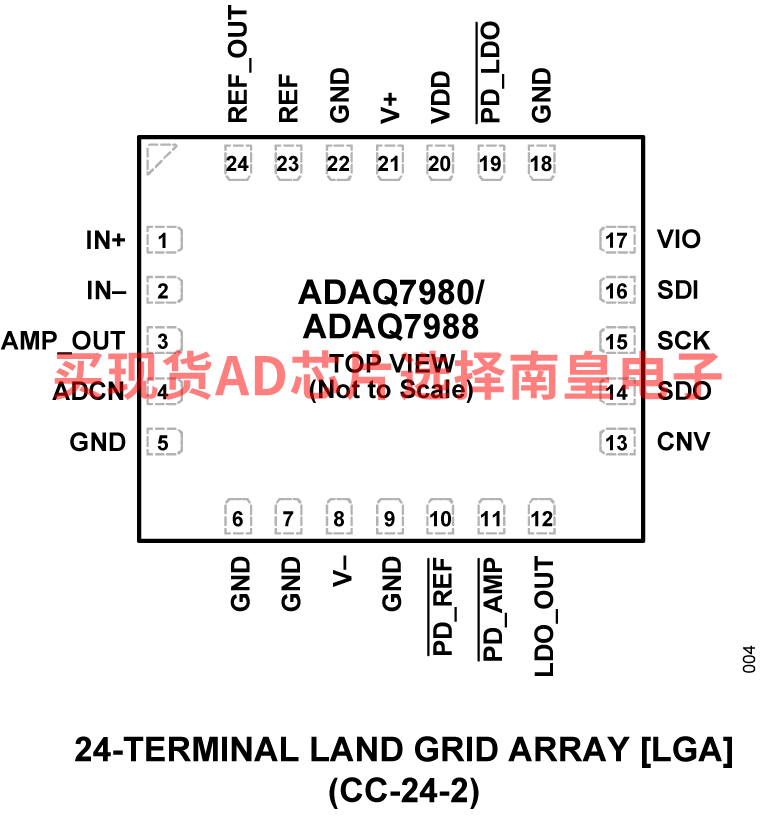

• 24引脚5 mm × 4 mm小型LGA封装
• 出色的ESD额定值
  • 3500 V人体模型(HBM)
  • 1250 V场感应充电装置模型(FICDM)
• 宽工作温度范围：-55°C至+125°C

ADAQ7980BCCZ，封装：24-Lead LGA (5mm x 4mm x 1.65mm)，包装形式及数量：托盘，490，工作温度：-55 to 125C，AD官网报价：15.77（100-499个）；13.15（1000+个）

ADAQ7980BCCZ-RL7，封装：24-Lead LGA (5mm x 4mm x 1.65mm)，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：15.77（100-499个）；13.15（1000+个）

EVAL-ADAQ7980：ADAQ7980SDZ评估板

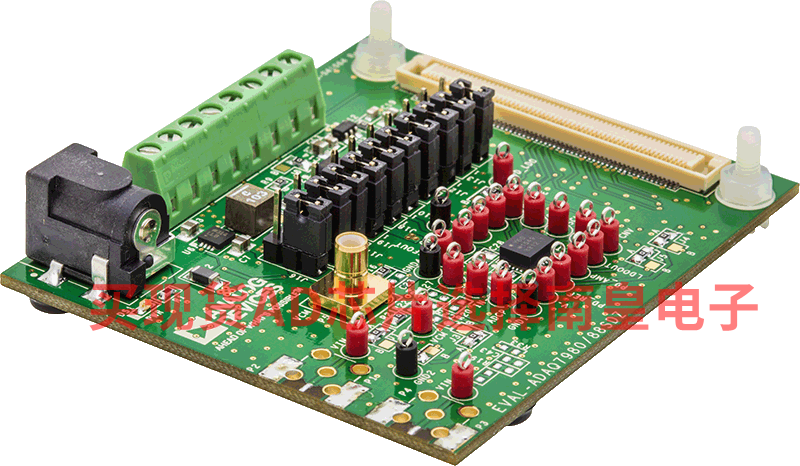

EVAL-ADAQ7980SDZ评估板设计用于演示低功耗产品ADAQ7980的性能，以利于了解各种系统应用的接口。ADAQ7980是一款16位模数转换器(ADC)子系统，系统中集成四个常见信号处理和调理模块，采用支持各种应用的系统级封装(SiP)设计。

尽管装有ADAQ7980，EVAL-ADAQ7980SDZ还可以评估ADAQ7988。要模拟ADAQ7988性能评估，在ADAQ798x评估软件中将ADAQ7980的最大采样速率限制到500 kSPS。

该评估板非常适合与ADI公司的系统演示平台(SDP)板EVAL-SDP-CB1Z一起使用。EVAL-ADAQ7980SDZ通过一个120引脚连接器与SDP板接口。采用SMA连接器的P1、P2、P3和P4来连接低噪声模拟信号源。

ADAQ798x评估软件可执行文件通过USB连接的EVAL-SDP-CB1Z来控制评估板。

ADAQ7980的完整说明和技术规格参见ADAQ7980/ADAQ7988数据手册。使用评估板时，应同时参阅数据手册和本用户指南。有关EVAL-SDP-CB1Z的全部详细信息，请访问SDP-B产品页面。
