ADAQ4001 是一款 Module 精密数据采集 (DAQ)、信号链解决方案，可将组件选择、优化和布局方面的信号链设计的挑战从设计人员转移到套件上，从而缩短精密测量系统的开发周期。

ADAQ4001 采用系统级封装 (SIP) 技术，通过将多个通用信号处理和调节模块组合到一个套件中，减少了终端系统组件的数量。这些模块包括高分辨率 16 位、2 MSPS 逐次逼近寄存器（SAR）、模数转换器 (ADC)、低噪声、全差分 ADC 驱动器放大器 (FDA) 和稳定的参考缓冲区。

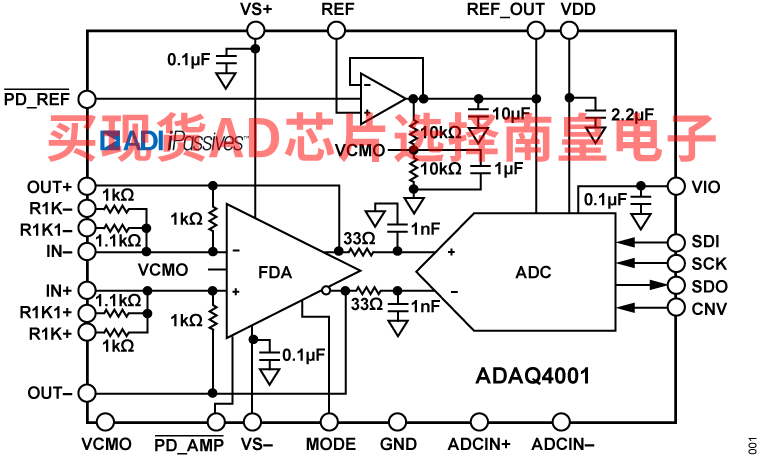

ADAQ4001 利用 ADI公司的 iPassives 技术，还集成了关键的无源元件，这些元件具有出色的匹配和漂移特性，可较大程度地减少与温度有关的误差源，并优化性能（见数据手册中的图 1）。此信号链解决方案采用小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA 封装，可在不牺牲性能的情况下，实现紧凑的外形设计，并简化了终端系统的物料清单管理。这种系统集成水平使 ADAQ4001 对印刷电路板 (PCB) 布局的敏感度大大降低，同时仍提供了适应各种信号电平的灵活性。

兼容串行外设接口 (SPI) 的串行用户界面使用单独的 VIO 电源，与 1.8 V、2.5 V、3 V 和 5 V 逻辑兼容。ADAQ4001 的额定工作温度范围为 −40°C 至 +125°C。

应用

• 自动测试设备
• 机器自动化
• 过程控制
• 医疗仪器仪表
• 数字控制回路

• 改善设计历程
• 具有可选输入范围的全差分 ADC 驱动器
• 具有 5 V VREF 的输入范围：±±10 V，±5 V 或 ±2.5 V
• 包含基本的无源组件
• ±0.005% iPassives 匹配电阻阵列
• 宽输入共模电压范围
• 高共模抑制比
• 单端到差分转换
• 信号链密度增加
• 小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA
• 4× 尺寸缩小与离散解决方案
• 具有 VCM 生成功能的板载基准电压源缓冲区

• 高性能
• 吞吐量：2 MSPS，无流水线延迟
• 保证 16 位无失码
• 积分非线性：±4.6 ppm（典型值）,保证 ±11.9 ppm
• SINAD：95 dB（典型值）(G = 0.454)
• 失调误差漂移：0.7 ppm/°C（典型值）(G = 0.454)
• 增益误差漂移：±0.5 ppm/°C （典型值）
• 低总功耗：2 MSPS 时为 51.6 mW（典型值）
• 兼容 SPI-/QSPI-/MICROWIRE-/DSP 的串行接口
• 多功能逻辑接口电源，提供 1.8 V、2.5 V、3 V 或 5 V 电压

ADAQ4001BBCZ，封装：49-Ball CSPBGA (7mm x 7mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：20.1（100-499个）；16.75（1000+个）

ADAQ4001BBCZ-RL13，封装：49-Ball CSPBGA (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：16.75（1000+个）

EVAL-ADAQ40xx：评估ADAQ4001/ADAQ4003 16/18位、2 MSPS、μModule数据采集解决方案

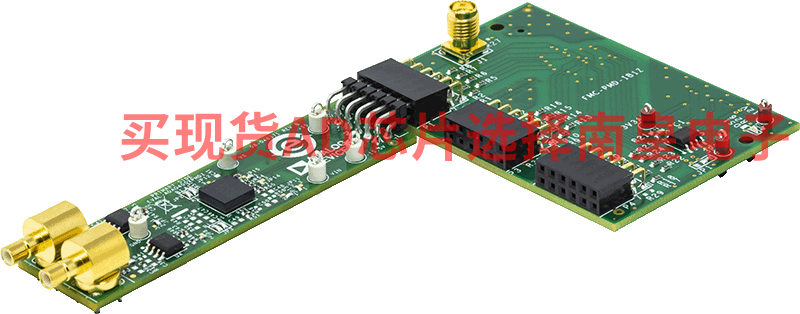

ADAQ4001和ADAQ4003 µModule 数据采集系统评估套件（EVAL-ADAQ4001FMCZ或EVAL-ADAQ4003FMCZ）包含EVAL-ADAQ4001PMDZ或EVAL-ADAQ4003PMDZ外设模块(Pmod)板和EVAL-PMD-IB1Z Pmod到现场可编程栅格阵列(FPGA)夹层卡(FMC)转接板，可电路板可通过160引脚FMC连接器与系统演示控制器板(EVAL-SDP-CH1Z)接口，如用户指南中的图1所示。

ADAQ4001 µModule和ADAQ4003 µModule将多个常用的信号处理和调理块集成到单个器件中，包括低噪声、全差分模数转换器(ADC)驱动器、稳定的基准电压缓冲器、高分辨率16位或18位2 MSPS逐次逼近寄存器(SAR) ADC以及实现出色性能所需的关键无源元件。

EVAL-ADAQ4001PMDZ和EVAL-ADAQ4003PMDZ板上器件包含：

ADR4550高精度、缓冲带隙5.0 V基准电压源（参见用户指南中的图25） 可选ADA4898-1高电压、低噪声、低失真、单位增益稳定的高速运算放大器（参见用户指南中的图26） 可选AD8251可编程增益仪表放大器（参见用户指南中的图26） LT5400-4四通道匹配、低漂移、电阻网络。

请注意，EVAL-ADAQ4001PMDZ和EVAL-ADAQ4003PMDZ上的J1和J2提供低噪声模拟信号源。

有关ADAQ4001或 ADAQ4003的完整详细信息，请参阅ADAQ4001或ADAQ4003数据手册，在使用EVAL-ADAQ4001FMCZ或EVAL-ADAQ4003FMCZ时，必须同时参阅该数据手册和用户指南。
