ADA4961是一款高性能BiCMOS RF数字增益放大器(DGA)，针对重负载驱动(≥2.0 GHz)进行了优化。 它可实现500 MHz时−90 dBc和1.5 GHz时−85 dBc的典型IMD3性能。 该RF性能使GHz级转换器可实现最佳性能，而且不像通常的GaAs放大器，它对驱动放大器或总功耗的限制极小。 该器件可轻松驱动10位至16位HS转换器。

针对许多接收器应用，可以简化或无需使用抗混叠滤波器(AAF)设计。

ADA4961内部差分输入阻抗为100 Ω，差分动态输出阻抗为50 Ω，无需使用外部端接电阻。 数字调整能力具有1 dB分辨率，因而可在21 dB输入电平范围内优化信噪比(SNR)。

ADA4961在最高达2 GHz频率时，具有高宽带、低失真性能。 这些特性以及宽增益调节和相对较低的功耗，使其成为许多高速应用的优选放大器，这包括极高频下动态范围至关重要的IF、RF和宽带应用。

ADA4961不仅非常适合驱动模数转换器(ADC)，也可以用于混频器、PIN二极管衰减器、SAW滤波器和多元件分立器件。 它采用4mm × 4mm、24引脚LFCSP封装，工作温度范围是−40°C至+85°C。

应用

• 用于10位到14位GSPS转换器的ADC驱动器
• 射频/中频增益模块
• 线路驱动器
• 仪器仪表
• 卫星通信
• 数据采集
• 军用系统

• 高速
  • −3 dB带宽：3.2 GHz
  • -1 dB带宽：1.8 GHz
  • 压摆率：12,000 V/μs
• 数字可调增益
  • 电压增益：-6 dB至+15 dB
  • 功率增益：-3 dB至18 dB
  • 5位并行或SPI总线增益控制，具有快速启动功能
• MD3/HD3失真，最大增益，5 V，高性能(HP)模式
  • IMD3/HD3（1 GHz时）：−90 dBc/−83 dBc
  • IMD3/HD3（1.5 GHz时）：-85 dBc/-75 dBc
  • IMD3/HD3（2 GHz时）：−70 dBc/−70 dBc

• 低噪声
  • 折合到输出端的噪声密度(RTO)：−154 dBm/Hz
  • 噪声系数：5.5 dB（AV = 15 dB，1 GHz）
• 差分阻抗：100 Ω输入、50 Ω输出
• 低功耗工作模式，关断控制
• 3.3 V或5 V单电源供电

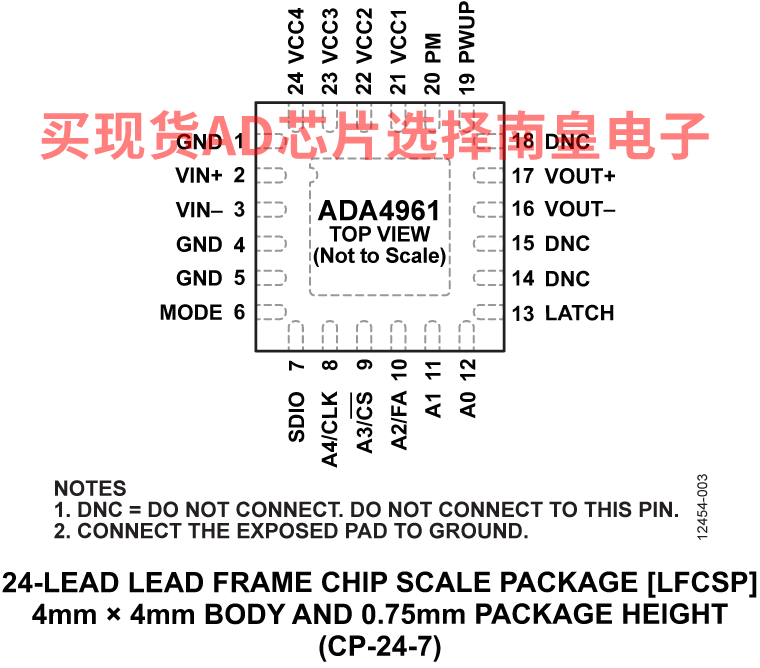

• 采用24引脚、4 mm × 4 mm LFCSP封装

ADA4961ACPZN-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：14.39（1000+个）

EVAL-ADA4961：ADA4961评估板

ADA4961评估板和软件为该RF放大器提供一种简单易用的测试台。 为了实现简单易用和较佳偶次谐波性能，该评估板提供一个单端输入和输出，并耦合至放大器，而巴伦可将输入和输出匹配到50 ohm。 硬件和软件都基于ADI的SDP-S通用评估板平台。 SDP-S子卡可由ADI网站SDP获取，需要通过PC的USB接口与ADA4961评估板连接。 可在ADI网站的产品页面下载ADA4961的评估板专用软件GUI。

该评估板需使用SDP控制器版以连接PC。 SDP控制器板通过USB 2.0连接至PC。 评估板将连接至SDP控制器板。 评估板无法直接连接至PC。 在PC上运行的评估软件通过SDP控制器板与评估板通信。 SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
