ADA4945-1是一款低噪声、低失真、全差分放大器，具有两种可选功率模式。该器件采用3 V至10 V的宽电源电压范围工作。低直流失调、直流失调漂移和出色的动态性能使得ADA4945-1特别适合各种数据采集与信号处理应用。该器件非常适合驱动采用4 mA静态电流（全功率模式）工作的高分辨率、高性能逐次逼近型寄存器(SAR)和Σ-Δ型模数转换器(ADC)。该器件还可以选择采用1.4 mA静态电流（低功率模式）工作，以便将功耗调整至ADC驱动应用所需的性能。可调共模电压使ADA4945-1能够与多个ADC的输入共模电压相匹配。内部共模反馈环路可以提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

对于ADA4945-1，利用由4个电阻组成的简单外部反馈网络便可实现差分增益配置，且反馈网络决定放大器的闭环增益。ADA4945-1采用ADI公司的专有硅锗(SiGe)互补双极性工艺制造，使该器件实现极低的失真水平，输入电压噪声仅为1.8 nV/√Hz（全功率模式）。

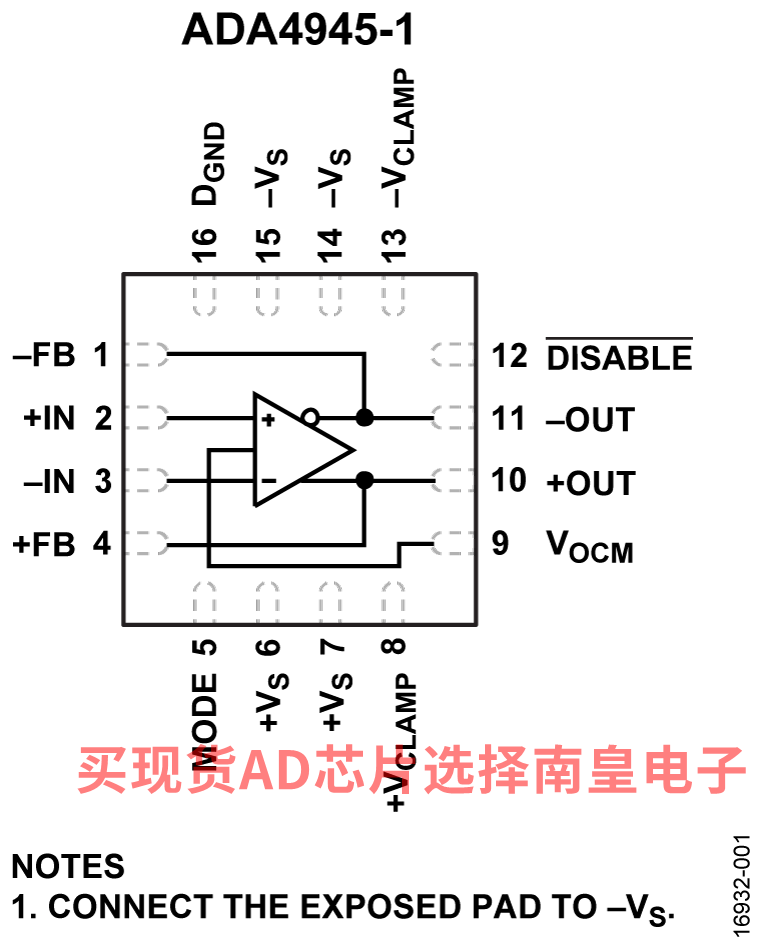

ADA4945-1采用符合RoHS标准的3 mm × 3 mm、16引脚LFCSP封装。ADA4945-1的工作温度范围为−40°C至+125°C。

应用

• 低功耗Σ-Δ型、PulSAR和SAR ADC驱动器
• 单端转差分转换器
• 差分缓冲器
• 医疗成像
• 过程控制
• 便携式电子设备

• 宽电源电压范围：3 V至10 V
• 宽输入共模电压范围： −VS至 +VS − 1.3 V
• 轨到轨输出
• 采用额定双电源工作模式
  • 全功率模式：4 mA (145 MHz)
  • 低功率模式：1.4 mA (80 MHz)
• 全功率模式
  • 低谐波失真
  • −133 dBc HD2和−140 dBc HD3 (1 kHz)
  • −133 dBc HD2和-116 dBc HD3 (100 kHz)
  • 快速建立时间
    • 18位：100 ns
    • 16位：50 ns
  • 输入电压噪声：1.8 nV/√Hz，f = 100 kHz

• 最大失调电压：±115 μV（−40°C至+125°C）
• 用于ADC输入保护的可调输出箝位

ADA4945-1ACPZ-R2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：3.58（100-499个）；3.58（1000+个）

ADA4945-1ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.65（1000+个）

ADA4945-1ACPZ-RL，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：1.65（1000+个）

EVAL-ADA4945-1：ADA4945-1 评估板

ADI公司的ADA4945-1CP-EBZ评估板允许用户评估ADA4945-1全差分放大器的性能。ADA4945-1CP-EBZ评估板可配置为接受单端或差分输入信号。

ADA4945-1CP-EBZ评估板利用多个2引脚和3引脚接头控制ADA4945-1的各种特性。施加正确的跳线以便设置ADA4945-1高低输出箝位电平，设置ADA4945-1输出共模电压，选择ADA4945-1的高功率或低功率模式并设置ADA4945-1数字接地电平。

电源层和接地层经优化可确保低噪声和高速运算。器件放置和电源旁路可以较大程度地提高电路的灵活性和性能。ADA4945-1CP-EBZ评估板支持0402表面贴装技术(SMT)器件、0805旁路电容和2.54 mm接头。

输入和输出信号通过50 Ω侧边引出超小A型(SMA)连接器转至/自此电路板。

ADA4945-1数据手册提供ADA4945-1的完整规格。使用ADA4945-1CP-EBZ评估板时，应同时参阅数据手册和本用户指南。
