ADA4940-1/ADA4940-2是低噪声、低失真、超低功耗的差分放大器，非常适合驱动分辨率最高为18位、DC至1 MHz的低功耗、高分辨率、高性能SAR型和Σ-Δ型模数转换器(ADC)，静态电流仅1.25 mA。可调输出共模电平使ADA4940-1/ADA4940-2能够与多个ADC的输入共模电压相匹配。内部共模反馈环路可以提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

对于ADA4940-1/ADA4940-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。ADA4940-1/ADA4940-2采用ADI公司的互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为3.9 nV/√Hz。低直流失调和出色的动态性能使得ADA4940-1/ADA4940-2特别适合各种数据采集与信号处理应用。

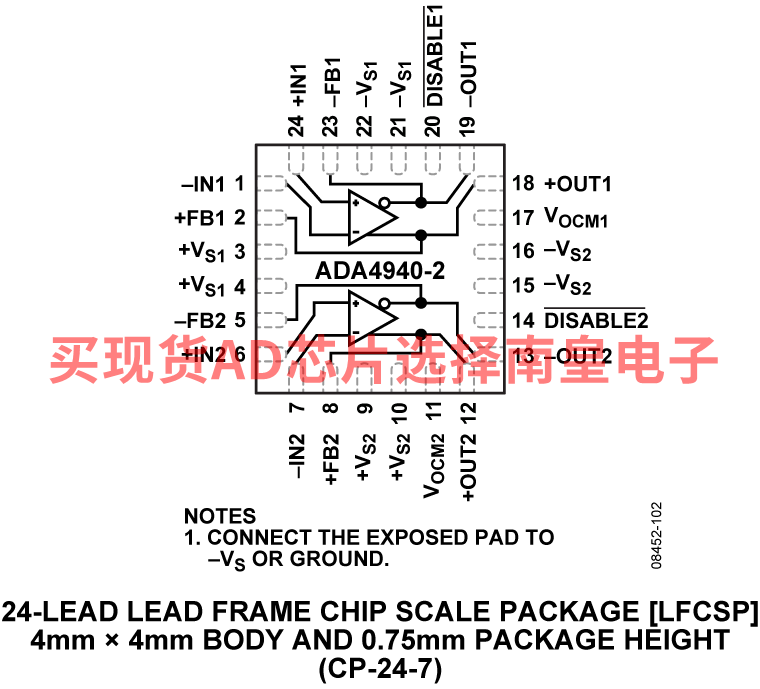

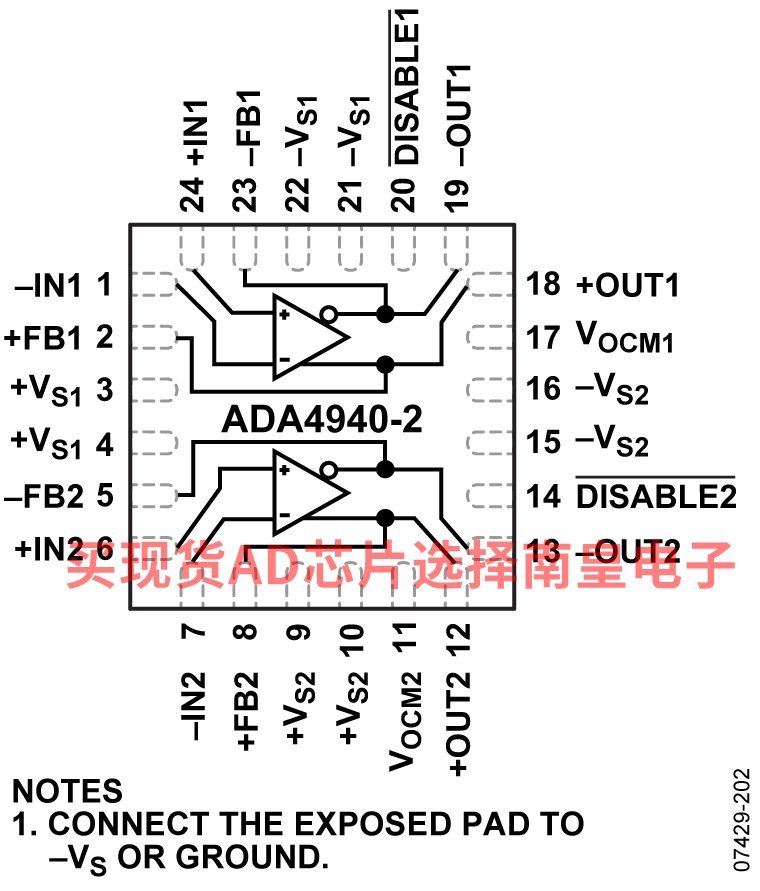

ADA4940-1采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4940-2采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。ADA4940-1和ADA4940-2的额定工作温度范围为−40°C至+125°C。

应用

• 低功耗ADC驱动器
• 单端转差分转换器
• 差分缓冲器
• 线路驱动器
• 医疗成像
• 工业过程控制
• 便携式电子设备

• 小信号带宽：260 MHz
• 超低功耗：1.25mA
• 极低谐波失真
  • -122 dB THD (50 kHz)
  • -96 dB THD (1 MHz)
• 低输入电压噪声：3.9 nV/√Hz
• 失调电压：0.35 mV（最大值）
• 平衡输出
• 0.1%建立时间：34 ns
• 轨到轨输出：−VS + 0.1 V至+VS − 0.1 V
• 可调输出共模电压
• 灵活的电源：3 V至7 V (LFCSP)
• 禁用引脚用于降低功耗

ADA4940-2ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：4.29（100-499个）；4.29（1000+个）

ADA4940-2ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.47（100-499个）；2.85（1000+个）

ADA4940-2ACPZ-RL，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：3.47（100-499个）；2.85（1000+个）

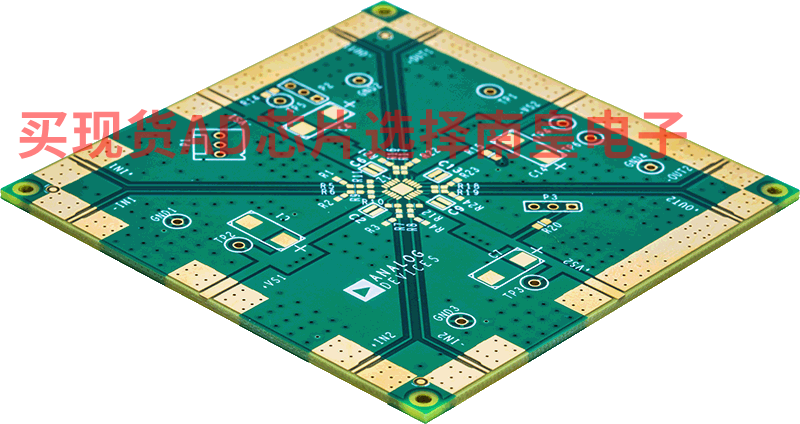

EVAL-FDA-2：双通道高速差分放大器评估板

EVAL-FDA-2CPZ-24旨在协助评估双通道高速差分放大器。 EVAL-FDA-2CPZ-24是裸板（即评估板上未焊接任何器件），用户可以快速完成各种差分放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 EVAL-FDA-2CPZ-24评估板支持ADI公司所有采用4 mm × 4 mm引脚架构芯片级封装(LFCSP)的双通道高速差分放大器。
