ADA4939是一款低噪声、超低失真、高速差分放大器。它是驱动高达16位分辨率、直流至100 MHz的高性能模/数转换器的理想选择。用户可以通过内部共模反馈回路来调节输出共模电压，从而实现ADA4939输出与模/数转换器输入的匹配。内部反馈回路还具备卓越的输出平衡以及抑制偶次谐波失真的功能。

采用4个电阻构成简单的外部反馈网络(这些电阻确定放大器的闭环增益)，即可轻松实现ADA4939的差分增益配置。

ADA4939采用ADI公司专利的硅锗(SiGe)互补双极工艺技术制造，这种工艺使得输入电压噪声仅为2.2 nV/√ Hz，并且失真极低。ADA4939的直流偏置低，动态性能极佳，非常适合用于各种数据采集和信号处理应用。

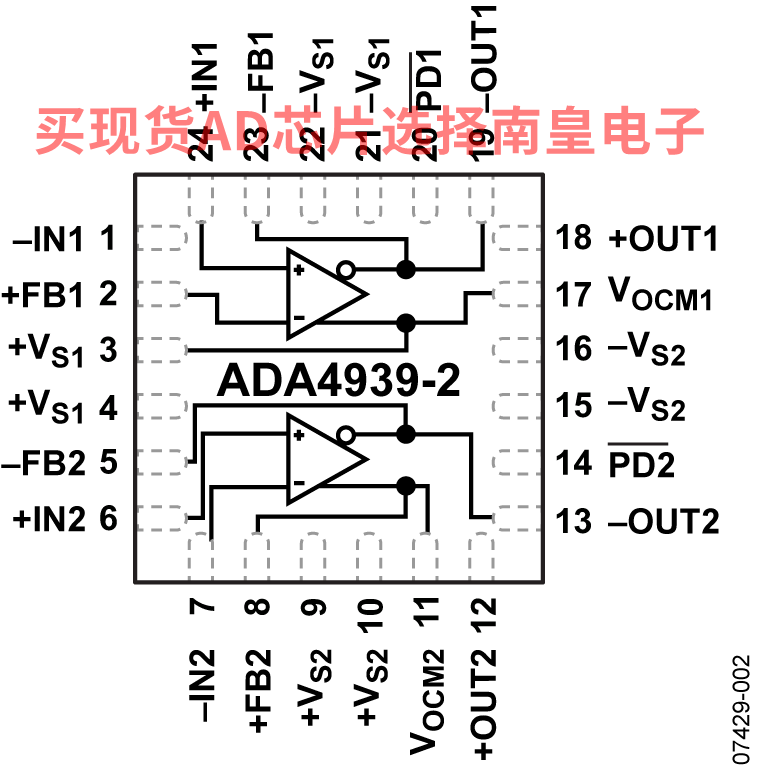

ADA4939采用3mm×3mm 16引脚的无铅LFCSP封装(ADA4939-1，单路)及4 mm×4 mm 24引脚的无铅LFCSP封装(ADA4939-2，双路)。引脚分布已经过优化，以便于进行PCB布局并较大限度地降低失真。ADA4939-1和ADA4939-2的额定工作温度范围均为−40°C至+105° C；都采用3.3V和5V电源供电。

应用

ADC驱动器

单端-差分转换器

中频(IF)增益模块和基带增益模块

差分缓冲器

线路驱动器

数据手册， Rev. 0, 5/08

• 极低的谐波失真
  ?102 dBc HD2 (10 MHz)
  ?83 dBc HD2 (70 MHz)
  ?77 dBc HD2 (100 MHz)
  ?101 dBc HD3 (10 MHz)
  ?97 dBc HD3 (70 MHz)
  ?91 dBc HD3 (100 MHz)
• 输入电压噪声低: 2.3 nV/√Hz
• 高速
  ? 3 dB带宽：1.4GHz，G = 2
  转换速率：6800 V/µs，25%至75%
  快速过载恢复：<1 ns
• 失调电压典型值：±0.5 mV
• 外部可调节增益
• 差分增益稳定(G≥2)
• 差分-差分或单端-差分工作
• 输出共模电压可调
• 单电源供电：3.3 V至5 V

ADA4939-2YCPZ-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：6.26（1000+个）

ADA4939-2YCPZ-RL，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：6.26（1000+个）

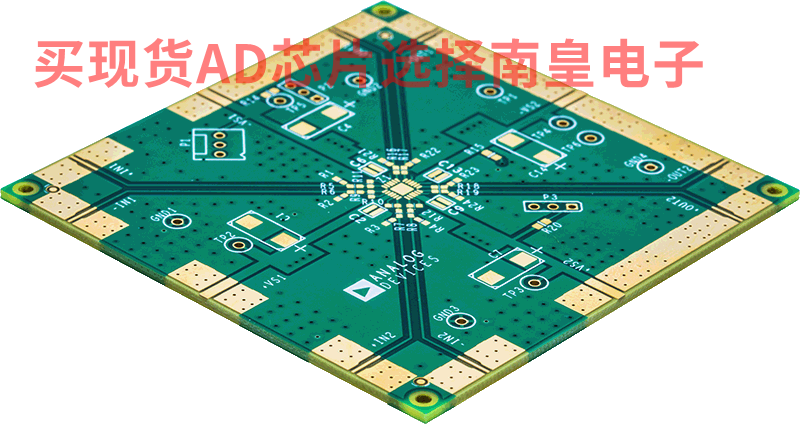

EVAL-FDA-2：双通道高速差分放大器评估板

EVAL-FDA-2CPZ-24旨在协助评估双通道高速差分放大器。 EVAL-FDA-2CPZ-24是裸板（即评估板上未焊接任何器件），用户可以快速完成各种差分放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 EVAL-FDA-2CPZ-24评估板支持ADI公司所有采用4 mm × 4 mm引脚架构芯片级封装(LFCSP)的双通道高速差分放大器。
