ADA4932-1/ADA4932-2是AD8132的新一代产品，具有更高的性能、更低的噪声和功耗。它们非常适合用作驱动高性能ADC的单端转差分或差分转差分放大器。用户可利用内部共模反馈环路调整输出共模电压，使ADA4932-1/ADA4932-2输出与ADC的输入相匹配。内部反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

对于ADA4932-1/ADA4932-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

ADA4932-1/ADA4932-2采用ADI公司专有的硅-锗(SiGe)互补双极性工艺制造，可实现低失真、低噪声水平以及低功耗特性。

低失调和出色的动态性能使得ADA4932-1/ADA4932-2特别适合各种数据采集与信号处理应用。

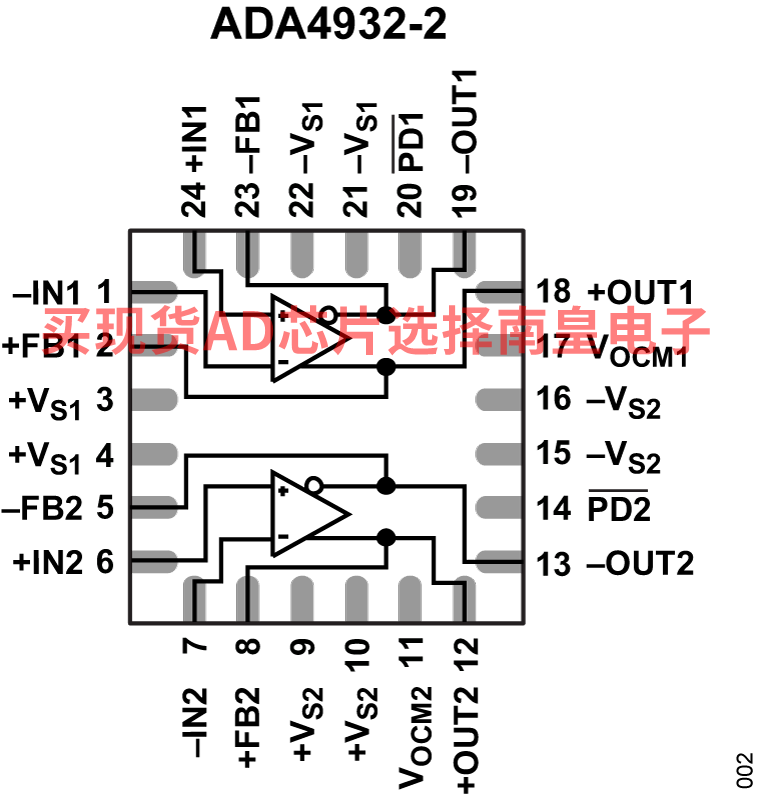

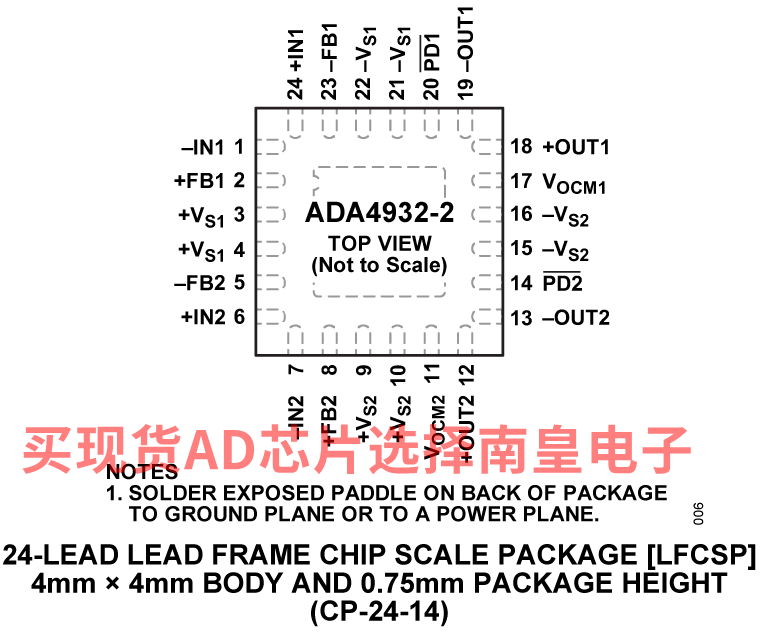

ADA4932-1采用16引脚LFCSP封装；ADA4932-2采用24引脚LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。ADA4932-1/ADA4932-2的额定工作温度范围为−40°C至+105°C。两个器件的电源电压范围为+3 V至±5 V。

应用

• ADC驱动器
• 单端至差分转换器
• 中频和基带增益模块
• 差分缓冲器
• 线路驱动器

• 高性能、低功耗
• 高速
  • -3 dB带宽：560 MHz (G = 1)
  • 0.1 dB增益平坦度：300 MHz
  • 压摆率：2800 V/μs（25%至75%）
  • 0.1%快速建立时间：9 ns
• 低功耗：每个放大器9.6 mA
• 低谐波失真
  • SFDR：100 dB (10 MHz)
  • SFDR：90 dB (20 MHz)

• 低输入电压噪声：3.6 nV/√Hz
• 输入失调电压：±0.5 mV（典型值）
• 外部可调增益
• 可使用小于1的增益
• 差分转差分或单端转差分操作
• 可调输出共模电压
• 输入共模范围下移1 VBE
• 宽电源电压范围：+3 V至±5 V
• 提供16引脚和24引脚LFCSP封装

ADA4932-2YCPZ-R2，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：7.19（100-499个）；7.19（1000+个）

ADA4932-2YCPZ-R7，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.82（1000+个）

ADA4932-2YCPZ-RL，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：5.82（1000+个）

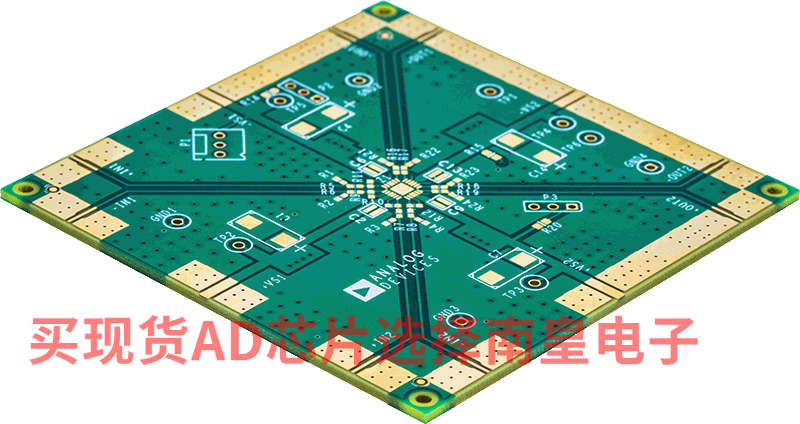

EVAL-FDA-2：双通道高速差分放大器评估板

EVAL-FDA-2CPZ-24旨在协助评估双通道高速差分放大器。 EVAL-FDA-2CPZ-24是裸板（即评估板上未焊接任何器件），用户可以快速完成各种差分放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 EVAL-FDA-2CPZ-24评估板支持ADI公司所有采用4 mm × 4 mm引脚架构芯片级封装(LFCSP)的双通道高速差分放大器。
