ADA4930-1/ADA4930-2 是超低噪声、低失真、高速差分放大器，非常适合驱动分辨率最高14位、DC至70 MHz的1.8 V高性能ADC。可调输出共模电平使ADA4930-1/ADA4930-2能够与ADC的输入相匹配。内部共模反馈环路可提供出色的输出平衡，抑制偶数阶谐波失真产物，并提供直流电平转换功能。

对于ADA4930-1/ADA4930-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

ADA4930-1/ADA4930-2 采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为1.2 nV/√Hz。

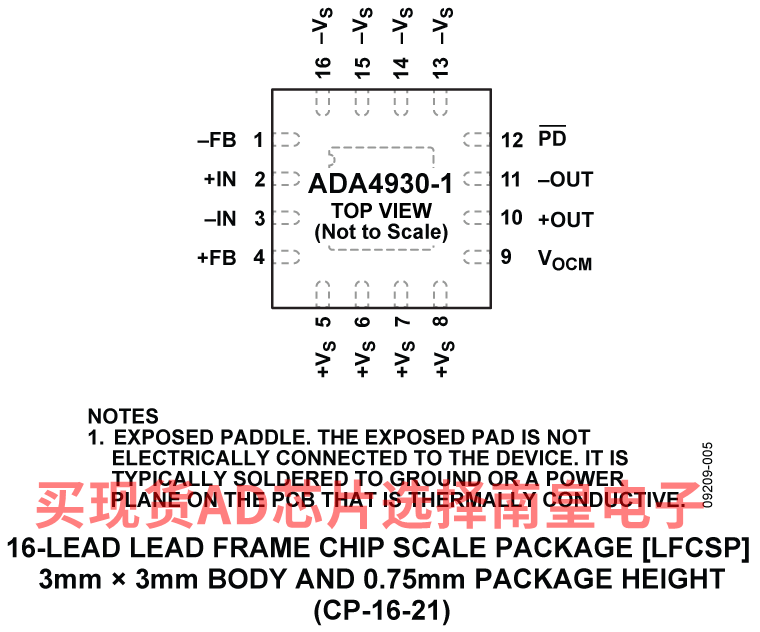

低直流失调和出色的动态性能使得ADA4930-1/ADA4930-2特别适合各种数据采集与信号处理应用。ADA4930-1采用3 mm × 3 mm 16引脚无铅LFCSP封装，ADA4930-2采用4 mm × 4 mm 24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。两款器件的额定工作温度范围均为−40°C至+105°C，电源电压为3.3 V或5 V。

应用

• ADC 驱动器
• 单端转差分转换器
• 中频和基带增益模块
• 差分缓冲器
• 线路驱动器

• 低输入电压噪声：1.2 nV/√Hz
• 低共模输出：0.9 V（单电源）
• 极低谐波失真
  -104 dBc HD2 (10 MHz)
  -79 dBc HD2 (70 MHz)
  -73 dBc HD2 (100 MHz)
  -101 dBc HD3 (10 MHz)
  -82 dBc HD3 (70 MHz)
  -75 dBc HD3 (100 MHz)
• 高速
  −3 dB带宽：1.35 GHz，
  G = 1
  压摆率：3400 V/μs（25%至75%）
  0.1 dB增益平坦度达380 MHz
  快速过驱恢复：1.5 ns
• 失调电压：0.5 mV（典型值）
• 欲了解更多特性，请参考数据手册

• 下载ADA4930-1-EP 数据手册 (pdf)
• 扩展温度范围：-55°C至+105°C
• 受控制造基线
• 封装/测试厂
• 制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/13615 DSCC图纸号

ADA4930-1SCPZ-EPR2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-55 to 105C，AD官网报价：10.36（100-499个）；10.36（1000+个）

ADA4930-1SCPZ-EPR7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-55 to 105C，AD官网报价：8.34（1000+个）

ADA4930-1SCPZ-EPRL，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-55 to 105C，AD官网报价：8.34（1000+个）

ADA4930-1YCPZ-R2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：5.96（100-499个）；5.96（1000+个）

ADA4930-1YCPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.17（1000+个）

ADA4930-1YCPZ-RL，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：4.17（1000+个）

EVAL-FDA-1：单差分放大器通用评估板

通用差分放大器评估板可用来评估单一高速全差分放大器。 裸板式评估板支持用户快速原型开发各种差分或单端电路，较大程度降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号。
