ADA4927-2是低噪声、低失真、高速电流反馈型差分放大器，适合在DC～100 MHz频率范围内驱动分辨率高达16 bit的高性能ADC。ADA4927-1/ADA4927-2的输出共模电平可调，能够容易的实现与所需的ADC输入共模电平的匹配。内部共模反馈环路还可提供出色的输出平衡和偶次谐波失真抑制。

通过四个电阻组成的简单外部反馈网络，ADA4927-2可以很容易的实现差分增益配置。电流反馈架构提供的环路增益几乎不依赖于闭环增益，从而实现了高增益时的宽带宽、低失真与低噪声，与竞争的电压反馈型放大器相比，这款器件还具有更低的功耗。

ADA4927-2采用ADI公司专有的硅锗（SiGe）互补双极工艺制造，具有极低的失真度，输入电压噪声仅为1.3 nV/√Hz。ADA4927-2的低直流失调以及出色的动态性能，使其非常适合各种数据采集与信号处理应用。

ADA4927-1采用3 mm × 3 mm 16引脚LFCSP无铅封装，ADA4927-2采用4 mm × 4 mm 24引脚LFCSP无铅封装。引脚排列针对电路板布局优化，以实现最小失真。ADA4927-1与ADA4927-2的工作温度范围为-40°C ～ +105°C。

应用

• 电流反馈型ADC驱动器
• 单端-差分转换器
• 中频（IF）与基带增益模块
• 差分缓冲器
• 线路驱动器

• 极低的谐波失真
  • -105 dBc HD2 (10 MHz)
  • -91 dBc HD2 (70 MHz)
  • -87 dBc HD2 (100 MHz)
  • -103 dBc HD3 (10 MHz)
  • -98 dBc HD3 (70 MHz)
  • -89 dBc HD3 (100 MHz)
• 与电压反馈型放大器相比，在更高增益时具有更低失真
• 低输入电压噪声：1.4 nV/√Hz
• 高速
  • -3 dB带宽：2.3 GHz
  • 0.1 dB增益平坦度：150 MHz
  • 压摆率: 5000 V/µs, 25%至75%
  • 0.1%快速建立时间：10 ns
• 低输入失调电压：0.3 mV（典型值）
• 外部可调增益
• 通过反馈电阻控制稳定性和带宽
• 欲了解更多特性，请参考数据手册

ADA4927-2YCPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：6.92（1000+个）

ADA4927-2YCPZ-RL，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：6.92（1000+个）

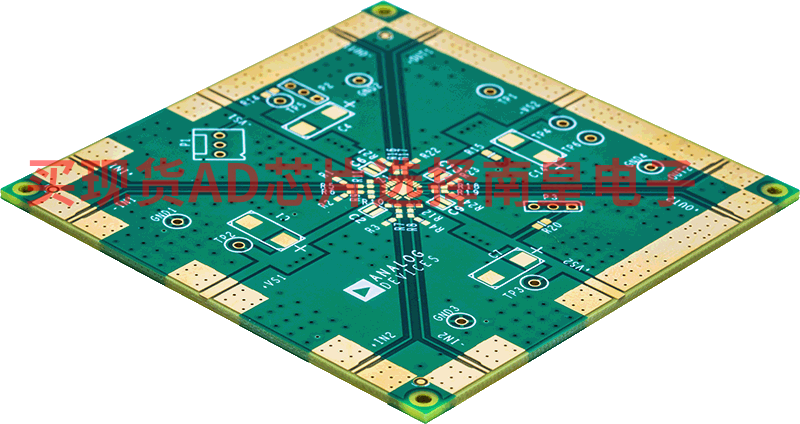

EVAL-FDA-2：双通道高速差分放大器评估板

EVAL-FDA-2CPZ-24旨在协助评估双通道高速差分放大器。 EVAL-FDA-2CPZ-24是裸板（即评估板上未焊接任何器件），用户可以快速完成各种差分放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 EVAL-FDA-2CPZ-24评估板支持ADI公司所有采用4 mm × 4 mm引脚架构芯片级封装(LFCSP)的双通道高速差分放大器。
